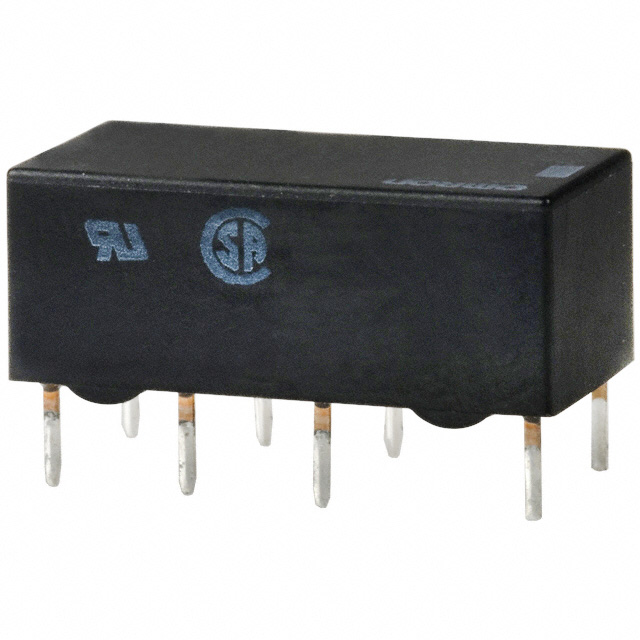

G6A-234P-ST-US DC24

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, Cradle N, 线圈电压24V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: SCE-G6A-234P-ST-US-24
供应商: 海外现货
标准整包数: 5
OMRON/欧姆龙 信号继电器 G6A-234P-ST-US DC24

G6A-234P-ST-US DC24概述

    低信号继电器G6A系列技术手册

    产品简介


    低信号继电器G6A系列是专为各种应用场景设计的高灵敏度继电器,可以由数字电路驱动。它具有超薄设计,适用于高度受限的PC板槽(12.70毫米)。该系列产品具备强大的抗浪涌电压性能,符合FCC第68部分规定。此外,由于磁泄漏低,这些继电器可以并排安装,而不会对磁场产生干扰。特殊型号还支持超声波清洁和低热电动力,使得它们能够在极端环境中保持性能。

    技术参数


    G6A系列低信号继电器的关键技术规格如下:
    - 额定电流:交流125V下0.30A到1A,直流30V下0.20A到2A。
    - 最大操作电压:250VAC,220VDC。
    - 最大操作电流:2A。
    - 最大切换能力:125VA,60W(电阻负载);62.50VA,30W(电感负载)。
    - 最小可承受负载:10μA,10mVDC。
    - 接触材料:银钯(金镀层),银(金镀层)。
    - 动作时间:非锁存型DPDT:操作时间5ms(均值3ms),释放时间3ms(均值1.20ms);4PDT:操作时间7ms(均值3.80ms),释放时间5ms(均值1.30ms)。
    - 防震性能:机械耐久性为10至55Hz,5mm双振幅;冲击耐久性为1000m/s²(约100G)。
    - 操作频率:机械:36,000次/小时;电气:1,800次/小时(额定负载)。
    - 绝缘电阻:最小1,000MΩ(500VDC)。
    - 耐压强度:交流1,000V,50/60Hz,1分钟(不同极间)。
    - 浪涌承受电压:1,500V,10 x 160μs(符合FCC第68部分)。
    - 环境温度:-40°C至70°C(-40°F至158°F)。
    - 湿度范围:45%至85%RH。

    产品特点和优势


    G6A系列低信号继电器的独特之处在于:
    - 高灵敏度:能够被数字电路驱动,适合多种应用场景。
    - 低轮廓设计:允许其用于12.70毫米的PC板槽,适应高度受限的应用环境。
    - 电磁泄露低:可以实现并排安装而不相互干扰。
    - 磁动装置减少:通过采用独特的移动环(永久磁铁)臂架构造,减少了继电器尺寸、电磁干扰和接触弹跳时间。
    - 多选择性:提供单线圈和双线圈两种类型,以满足不同的需求。

    应用案例和使用建议


    G6A系列低信号继电器广泛应用于各种自动化控制和电子系统中,如工业自动化、仪器仪表、电信设备等。以下是一些使用建议:
    - 自动化控制系统:利用其高灵敏度和紧凑尺寸,可以实现高效精准的自动控制。
    - 电力管理系统:其高可靠性和强大浪涌承受电压使其成为电力管理系统的理想选择。
    - 医疗设备:在医疗设备中使用时,应确保其使用环境满足相关规范要求。

    兼容性和支持


    G6A系列低信号继电器兼容多种标准和协议,例如UL和CSA认证。该产品由Omron提供支持和维护服务,您可以通过官方渠道获得技术支持和咨询服务。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - Q:如何正确安装G6A系列继电器?
    A:确保按照手册提供的接线图进行安装,注意接线方向和电源连接。
    - Q:继电器的动作时间过长怎么办?
    A:检查负载条件是否符合额定值,确保继电器在正常范围内运行。
    - Q:接触电阻过高怎么办?
    A:清理触点,确保无污垢或氧化物,并确认接触面平整。

    总结和推荐


    G6A系列低信号继电器凭借其高灵敏度、低轮廓设计、低电磁泄露和独特的磁动结构,非常适合于自动化控制、电力管理和医疗设备等多种应用场景。其优异的性能和广泛的兼容性使其在市场上具有很强的竞争力。强烈推荐用户在需要高性能继电器的应用中考虑选用G6A系列。
    希望以上信息能帮助您深入了解G6A系列低信号继电器的特点和应用。如有任何疑问,欢迎随时联系Omron的技术支持团队。

G6A-234P-ST-US DC24参数

参数
直流开关电压 220V
插入损耗 -
直流线圈电压 24V
线圈电阻 2.88KΩ
交流开关电压 250V
绝缘 -
交流线圈电压 -
最大开关电流 2A
运行时间 5ms
负载电流额定值 -
释放时间 3ms
触头外形 2 Form C (DPDT-NO, NC)
线圈电流 8.3mA
长*宽*高 19mm(长度)*35.5mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 盒装,管装
