J7KNA-AR-22 24D

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 4极, 触点10 A
供应商型号:
供应商:
标准整包数: 0

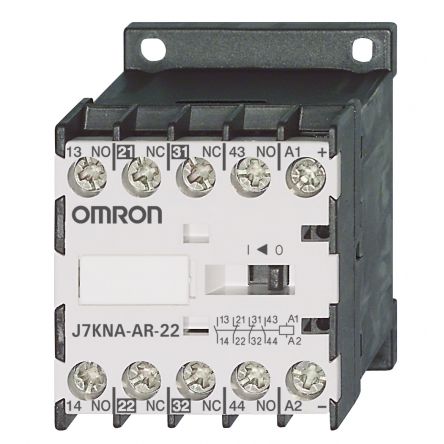

OMRON/欧姆龙 接触器 J7KNA-AR-22 24D

J7KNA-AR-22 24D概述

    Mini Contactor Relays 4-Pole J7KNA-AR 技术手册解读

    产品简介


    Mini Contactor Relays 4-Pole J7KNA-AR 是一款多极继电器,专为各种电子设备设计。该继电器具备交流和直流操作模式,支持多种配置,包括4极、6极和8极版本。其镜像接触设计和螺钉固定方式使其适合35毫米DIN导轨安装,具有优良的机械和电气特性。此产品适用于需要高可靠性和稳定性的工业自动化、建筑控制等领域。

    技术参数


    - 主接触器:
    - 操作方式:交流和直流
    - 配置:4极、6极和8极
    - 接触方式:镜像接触
    - 安装方式:螺钉固定和35mm DIN导轨安装
    - 额定电流(Ith):10A
    - 工作温度范围:-40°C 至 +60°C (正常操作),-40°C 至 +90°C (存储)
    - 短路保护:1kA
    - 绝缘电压:AC 690V
    - 电气特性:
    - 交流额定电压范围:24V, 42V, 48V, 60V, 90V, 95V, 100V, 105V, 110V, 200V, 210-220V, 220-230V, 230-240V, 400V, 500V, 550V
    - 直流额定电压范围:24V DC, 48V DC, 60V DC, 110V DC, 125V DC, 24V DC带二极管, 48V DC带二极管, 110V DC带二极管, 125V DC带二极管
    - 功耗:
    - 交流操作:起动VA 25,密封VA 4,密封W 1.2
    - 直流操作:起动W 2.5,密封W 2.5
    - 操作范围:
    - 交流:控制电压Us的0.85至1.1倍
    - 直流:控制电压Us的0.8至1.1倍

    产品特点和优势


    - 多功能操作:支持交流和直流操作,适用范围广
    - 可靠性高:采用镜像接触设计和螺钉固定方式,确保长期稳定的电气性能
    - 适应性强:支持多种电压输入,可满足不同应用场景需求
    - 安全性高:符合国际标准(如IEC 947-5-1, VDE 0660, EN 60947-5-1),具备短路保护和绝缘电压特性
    - 易于安装:支持35mm DIN导轨安装,方便快捷

    应用案例和使用建议


    - 应用案例:广泛应用于工业自动化控制系统、楼宇管理系统、电机驱动系统等
    - 使用建议:
    - 在选择电压时,根据实际应用需求选择合适的交流或直流电压范围
    - 安装时确保接地良好,以减少干扰和提高稳定性
    - 考虑环境因素,如温度和湿度,以确保继电器长期稳定运行

    兼容性和支持


    - 兼容性:适用于各种工业自动化设备和控制系统,与标准的DIN导轨和连接器兼容
    - 支持和维护:制造商提供全面的技术支持和售后服务,包括安装指导和故障排除

    常见问题与解决方案


    - 问题1:继电器无法启动
    - 解决方案:检查控制电压是否在允许范围内,确认接线正确且牢固
    - 问题2:继电器过热
    - 解决方案:检查负载电流是否超过额定值,确保散热条件良好
    - 问题3:接触不良
    - 解决方案:清洁接触点,检查接触压力是否合适

    总结和推荐


    Mini Contactor Relays 4-Pole J7KNA-AR 是一款高度可靠的继电器产品,具备出色的多功能性和广泛应用前景。其优异的电气性能和良好的机械设计使其成为工业自动化领域的理想选择。强烈推荐在需要高可靠性和灵活性的应用场景中使用。

J7KNA-AR-22 24D参数

参数
直流线圈电压 24V
开关功能 4P
触头外形 -
直流开关电压 -
运行时间 -
交流开关电压 400V
释放时间 -
额定接触电流 10A
必须吸合电压 -
必须释放电压 -
交流线圈电压 -
线圈电流 -
长*宽*高 45mm(宽度)*49mm(高度)
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

J7KNA-AR-22 24D厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KNA-AR-22 24D数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7KNA-AR-22 24D J7KNA-AR-22 24D数据手册
