G5V-1 3DC

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, IM, 线圈电压5V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: 6839258
供应商: 海外现货
标准整包数: 5

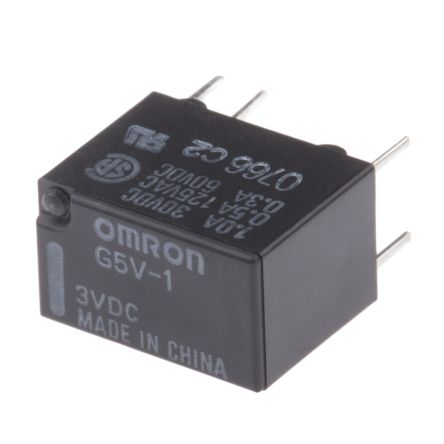

OMRON/欧姆龙 信号继电器 G5V-1 3DC

G5V-1 3DC概述

    G5V-1 Ultra-Miniature High-Sensitivity PCB Relay

    1. 产品简介


    G5V-1是一款超小型、高灵敏度的单刀双掷(SPDT)继电器,适用于信号电路。它具有微型化设计(尺寸仅为12.5 x 7.5 x 10 mm),能够承受1 mA至1 A的广泛切换功率,且只需要150毫瓦的标称线圈功率即可驱动。该继电器采用全密封结构,国际通用2.54毫米接线间距,符合FCC第68部分的规定。

    2. 技术参数


    - 线圈规格
    - 额定电压:3 VDC,5 VDC,6 VDC,9 VDC,12 VDC,24 VDC
    - 额定电流:3 VDC下50 mA,5 VDC下30 mA,6 VDC下25 mA,9 VDC下16.7 mA,12 VDC下12.5 mA,24 VDC下6.25 mA
    - 线圈电阻:3 VDC时60 Ω,5 VDC时167 Ω,6 VDC时240 Ω,9 VDC时540 Ω,12 VDC时960 Ω,24 VDC时3,840 Ω
    - 必须操作电压:最大额定电压的80%
    - 必须释放电压:最小额定电压的10%
    - 最大电压:23°C时为额定电压的200%
    - 功耗:约150毫瓦
    - 接触规格
    - 额定负载:125 VAC下0.5 A,24 VDC下1 A(适用于一般用途)
    - 接触材料:银金合金
    - 额定电流:2 A
    - 最大切换电压:125 VAC,60 VDC
    - 最大切换电流:1 A
    - 最大切换功率:62.5 VA,30 W
    - 特性
    - 操作时间:最多5毫秒(平均约2.5毫秒)
    - 释放时间:最多5毫秒(平均约0.9毫秒)
    - 最大操作频率:机械操作每小时36,000次,电气操作每小时1,800次(在额定负载下)
    - 绝缘和耐受性
    - 绝缘电阻:最少1,000 MΩ(在500 VDC下,从线圈到触点,从相同极性的触点到相同极性的触点)
    - 耐压强度:1,000 VAC,50/60 Hz,持续1分钟(线圈到触点之间)
    - 电涌耐受电压:1,500 V(10 x 160 µs)(符合FCC第68部分规定)
    - 振动耐受性:在10到55到10 Hz,1.65毫米单幅度(3.3毫米双幅度)范围内不损坏,在10到55到10 Hz,1.65毫米单幅度(3.3毫米双幅度)范围内不会发生故障
    - 冲击耐受性:在1,000 m/s²下不损坏,在100 m/s²下不会发生故障

    3. 产品特点和优势


    G5V-1继电器的优势在于其超小的尺寸(12.5 x 7.5 x 10 mm)和高灵敏度(仅需150毫瓦的标称线圈功率)。它的全密封结构和符合FCC标准确保了可靠性和稳定性。这些特性使其在各种信号电路中表现出色,特别是在需要空间有限且高可靠性应用的场合。

    4. 应用案例和使用建议


    G5V-1继电器广泛应用于电信、工业自动化和医疗设备等领域。例如,它可以用在通信设备中控制信号路径,或在自动化控制系统中实现远程控制。在实际使用中,建议设计一种故障安全电路来保护继电器免于失效或线圈烧毁。同时,在清洗焊接后的PCB时,应使用水基溶剂或酒精基溶剂,溶剂温度不超过40°C。

    5. 兼容性和支持


    G5V-1继电器支持3 VDC至24 VDC的额定电压,且具有国际通用的2.54毫米接线间距。制造商提供了详尽的技术文档和支持服务,确保用户能够顺利进行安装和维护。

    6. 常见问题与解决方案


    - 问题:如何防止长期通电导致的接触不稳定?
    - 解决方法:设计故障安全电路,确保在长期通电时有适当的冷却措施。
    - 问题:焊接后清洗PCB时应该注意什么?
    - 解决方法:使用水基或酒精基溶剂,并保持溶剂温度低于40°C。

    7. 总结和推荐


    G5V-1是一款高度可靠的超小型继电器,适用于各种信号电路。其紧凑的设计、高灵敏度和全密封结构使得它在许多应用场景中都表现优异。因此,强烈推荐使用G5V-1继电器,特别是在需要高性能和高可靠性的环境中。

G5V-1 3DC参数

参数
线圈电阻 60Ω
交流开关电压 -
线圈电流 -
直流线圈电压 3V
插入损耗 -
触头外形 -
释放时间 -
绝缘 -
交流线圈电压 -
直流开关电压 -
最大开关电流 2A
运行时间 -
负载电流额定值 -
长*宽*高 12.5mm*10mm*7.5mm
通用封装 SPDT
安装方式 PCB安装,板安装,通孔安装
应用等级 工业级

G5V-1 3DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5V-1 3DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G5V-1 3DC G5V-1 3DC数据手册

G5V-1 3DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
