J7KNA-09-01 24VS

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 3极, 触点9 A
供应商型号: ET-3413025
供应商: 海外现货
标准整包数: 1

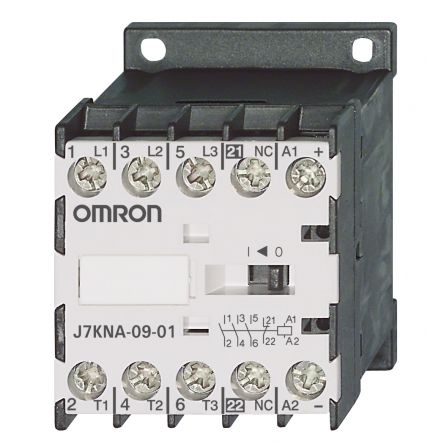

OMRON/欧姆龙 接触器 J7KNA-09-01 24VS

J7KNA-09-01 24VS概述

    # J7KN 系列电机接触器

    产品简介


    J7KN 系列电机接触器是用于控制交流和直流电动机的重要电器元件。该系列接触器具备广泛的应用范围,包括但不限于工业自动化系统、电动机控制装置、电力分配系统等。J7KN 接触器采用AC 和 DC 操作方式,具备多种额定电流,适用于不同功率等级的电动机。此外,接触器配备了集成辅助接点和灭弧单元,以确保安全可靠的操作。

    技术参数


    - 功率范围: 4 kW 至 500 kW(在AC 3,380/415 V)
    - 操作方式: AC和DC
    - 集成辅助接点: 集成辅助接点(前装适合电子电路)
    - 安装方式: 螺丝固定和插槽式安装(35 mm DIN导轨),适用于最大37 kW
    - 全球标准: 符合IEC、UL、GOST及CCC等国际标准
    - 防护等级: IP40,防止手指触碰(符合 BGV A2 标准)
    - 标准类型: 符合IEC 947-4-1, VDE 0660 和 EN 60947-4-1标准
    - 辅助配件: 可选配辅助接点模块、机械联锁装置和抑制单元
    - 镜像触点: 镜像常闭触点,符合 IEC 60947-4-1 安全应用标准

    产品特点和优势


    J7KN 系列电机接触器具备以下独特的功能和优势:
    - 适用性强: 从低功率到高功率的广泛应用覆盖
    - 安全性高: 符合多个国际认证标准,确保使用安全
    - 方便安装: 既可通过螺丝固定,也可通过35mm DIN导轨安装
    - 多功能配置: 配备多种辅助接点模块,可根据具体应用需求选择
    - 高性能: 无论是启动、运行还是停机,都能保证稳定可靠的控制性能

    应用案例和使用建议


    应用场景
    J7KN 接触器广泛应用于各类工业控制系统中,特别是在电动机的启动、停止及运行控制过程中。例如,在电动机驱动的传送带系统中,该接触器可以提供稳定而高效的电流控制,确保系统的正常运转。此外,它也被用于大型电动机的控制系统,例如泵站和压缩机系统中。
    使用建议
    为了确保最佳的使用效果和寿命,我们建议在使用 J7KN 系列电机接触器时,严格遵循产品手册中的操作指南。具体来说:
    - 正确选型: 根据电动机的功率等级,选择合适的接触器型号。
    - 环境适应性: 在特定的工作环境中,需特别注意其防护等级及温度范围要求。
    - 定期检查: 在使用过程中定期进行电气性能检测,以确保接触器的可靠运行。
    - 合理配线: 确保所有连接线符合规范,并使用合适的电缆规格,以减少因接触不良而导致的故障。

    兼容性和支持


    J7KN 系列接触器与大多数工业标准电气系统具有良好的兼容性。此外,制造商还提供了丰富的技术支持服务,包括详细的使用手册、在线咨询服务以及定期的技术培训课程,帮助用户更好地理解和运用该产品。

    常见问题与解决方案


    问题1: 接触器无法正常吸合
    解决方案: 检查控制电源电压是否在正常范围内(0.85至1.1倍的额定电压)。如果电压正常,则检查是否需要调整磁铁线圈的接线。
    问题2: 触点烧蚀严重
    解决方案: 确认是否为过载操作引起,并及时更换适当的熔断器或热过载继电器。
    问题3: 接触器频繁跳闸
    解决方案: 检查电机负载是否有异常,如负载过大导致过流,可能需要增加保护装置或重新配置系统参数。

    总结和推荐


    综上所述,J7KN 系列电机接触器凭借其广泛的适用性、高效的安全保护机制、便捷的安装特性以及卓越的技术性能,成为各类电动机控制系统中的理想选择。该系列产品不仅在工业自动化领域拥有出色表现,同时在众多复杂应用场合也表现出色。我们强烈推荐这一系列的产品给那些对质量和可靠性有高度要求的用户。

J7KNA-09-01 24VS参数

参数
释放时间 -
线圈电流 -
必须吸合电压 -
直流开关电压 -
触头外形 1 Form A (SPST-NO)
交流开关电压 -
开关功能 3P
运行时间 -
额定接触电流 -
交流线圈电压 -
必须释放电压 -
直流线圈电压 24V
长*宽*高 45mm(宽度)*49mm(高度)
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级

J7KNA-09-01 24VS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KNA-09-01 24VS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7KNA-09-01 24VS J7KNA-09-01 24VS数据手册

J7KNA-09-01 24VS封装设计

查看详情并下载
Symbol
Footprint
3D Model
