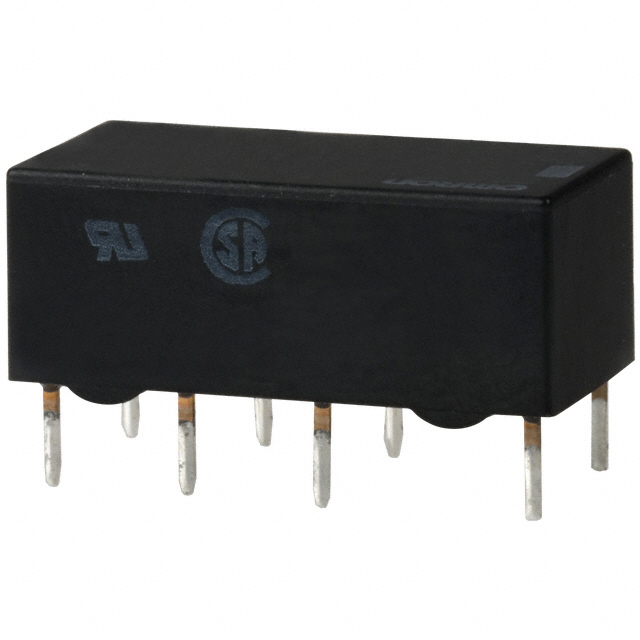

G6AU-274P-ST-US DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, 线圈电压12V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 信号继电器 G6AU-274P-ST-US DC12

G6AU-274P-ST-US DC12概述

    G6A低信号继电器技术手册

    产品简介


    G6A低信号继电器是世界标准模型之一,具有强大的电磁干扰抗性,能够实现高密度安装。该系列继电器适用于电信设备、安全设备和测试测量设备等多种场合,可提供单稳态、单绕组保持和双绕组保持等多种形式。

    技术参数


    - 额定电压范围: 3 VDC至48 VDC
    - 额定电流范围: 6.3 mA至250 mA
    - 接触形式: DPDT(2c)
    - 最大电压: 250 VAC, 220 VDC
    - 冲击耐压: 1,500 V (10 × 160 μs),符合FCC标准
    - 绝缘电阻: 1,000 MΩ最小(在500 VDC下)
    - 必须动作电压: 额定电压的70%最大值
    - 必须释放电压: 额定电压的10%最小值
    - 最大切换电流: 2 A(电阻负载)/ 1 A(电感负载)
    - 耐用性: 机械操作1亿次,电气操作50万次

    产品特点和优势


    1. 抗电磁干扰: 有效防止外部电磁场对继电器的影响。
    2. 高密度安装: 适合高密度电路板设计。
    3. 金合金双触点: 提供短触点反弹时间和高接触可靠性。
    4. 广泛的型号选择: 涵盖多种型号以满足不同需求。

    应用案例和使用建议


    - 电信设备: 确保信号传输稳定可靠。
    - 安全设备: 提供关键控制信号的切换。
    - 测试测量设备: 确保准确的开关状态。
    使用建议:
    - 在电路长期持续通电时,建议使用磁保持型继电器,以避免因自发热导致的稳定性问题。
    - 在清洁焊接到PCB上的继电器时,使用水基溶剂或酒精溶剂,温度不超过40°C。

    兼容性和支持


    - 认证标准: UL/C-UL标准认证(文件号E41515)
    - 订购注意事项: 认证型号需在型号后添加“-US”

    常见问题与解决方案


    1. 问题: 为什么需要避免双极切换负载?
    - 解决办法: 在两个极之间进行双切换时,可能会出现机械的MBB现象,从而导致故障。应避免直接电切换,并确保在无负载情况下进行切换。
    2. 问题: 如何处理高温焊接后的清洗?
    - 解决办法: 使用水基或酒精基溶剂,溶剂温度控制在40°C以内,且不立即放入冷清洗槽。

    总结和推荐


    G6A低信号继电器是一款高度可靠的电子元件,具备出色的抗干扰能力和广泛的应用场景。建议在需要高可靠性和高密度安装的场合使用该产品。对于电信、安全和测试测量领域来说,G6A系列继电器无疑是最佳选择。

G6AU-274P-ST-US DC12参数

参数
直流线圈电压 12V
交流开关电压 250V
交流线圈电压 -
触头外形 DPDT(2 Form C)
运行时间 5ms
插入损耗 -
负载电流额定值 -
最大开关电流 2A
线圈电流 8.3mA
直流开关电压 220V
释放时间 5ms
线圈电阻 1.44KΩ
绝缘 -
长*宽*高 20.2mm*8.4mm*8.4mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6AU-274P-ST-US DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6AU-274P-ST-US DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6AU-274P-ST-US DC12 G6AU-274P-ST-US DC12数据手册

G6AU-274P-ST-US DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
