首页  >  产品百科  >  G6EK-134P-US 12DC

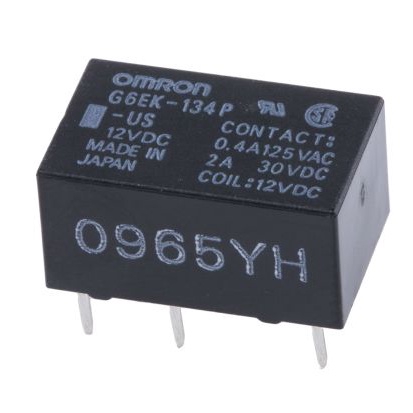

G6EK-134P-US 12DC

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, 线圈电压12V 直流, 单刀双掷, PCB(印刷电路板)安装
供应商型号: 6839457P
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 信号继电器 G6EK-134P-US 12DC

G6EK-134P-US 12DC概述

    # PCB Relay G6E 技术手册

    产品简介


    PCB Relay G6E 是一款迷你型敏感信号开关继电器,主要用于双稳态单刀双掷(SPDT)电路。它具有高灵敏度(98毫瓦拾取线圈功率)、符合FCC第68部分标准的冲击耐受电压、全密封结构以及独特的移动环臂磁体设计。该型号还提供单绕组和双绕组锁存选项。

    技术参数


    - 额定电压:3VDC、5VDC、6VDC、9VDC、12VDC、24VDC、48VDC
    - 额定电流:3VDC下66.7mA,5VDC下40mA,6VDC下33.3mA,9VDC下22.2mA,12VDC下16.7mA,24VDC下8.3mA,48VDC下8.3mA
    - 线圈电阻:3VDC下45Ω,5VDC下125Ω,6VDC下180Ω,9VDC下405Ω,12VDC下720Ω,24VDC下2,880Ω,48VDC下5,760Ω
    - 最大电压:23℃时为额定电压的190%
    - 功耗:约为200毫瓦(3VDC至12VDC),400毫瓦(48VDC)
    - 接触材料:Ag(Au合金)

    产品特点和优势


    1. 高灵敏度:98毫瓦的拾取线圈功率,使得继电器能够在较低的能量消耗下可靠动作。
    2. 完全密封结构:提高了产品的耐用性和防尘防水能力。
    3. 独特的移动环臂磁体设计:降低了继电器尺寸、磁干扰和接触反弹时间。
    4. 锁存功能:提供了单绕组和双绕组锁存选项,适用于不同的控制需求。
    5. 机械与电气寿命长:机械操作次数达到1亿次,电气操作次数超过10万次。

    应用案例和使用建议


    应用案例
    - 自动化控制系统:用于需要高频率操作的工业自动化系统中。
    - 医疗器械:医疗设备中常见的微小电流控制。
    使用建议
    - 在连续通电的情况下,建议使用锁存继电器以避免由于线圈产生的热量引起的绝缘失效。
    - 保持继电器之间的距离以防止相互干扰。
    - 在焊接后清洗继电器时,使用温度低于40°C的溶剂,并避免立即放入冷清洗池中。

    兼容性和支持


    - G6E系列通过了UL和CSA认证,适用于美国和加拿大的标准。
    - 厂商提供详尽的技术支持,包括但不限于安装指导、常见问题解答和维修服务。

    常见问题与解决方案


    1. 问:如何避免线圈过热?
    - 答:确保继电器的工作电压不超过最大额定电压,并留有足够的散热空间。
    2. 问:如何提高继电器的使用寿命?
    - 答:遵循手册中的建议,合理布置和使用继电器,定期检查和维护。
    3. 问:如何正确处理焊接后的清洁问题?
    - 答:使用溶剂温度不超过40°C的溶剂进行清洗,并避免立即放入冷清洗池中。

    总结和推荐


    PCB Relay G6E凭借其高灵敏度、全密封结构和独特的移动环臂磁体设计,在自动化控制和医疗器械领域表现出色。其机械与电气寿命长,且在各种应用场景中均能稳定工作。对于需要高性能和高可靠性的用户,强烈推荐使用该型号继电器。

G6EK-134P-US 12DC参数

参数
交流开关电压 250V
直流线圈电压 12V
交流线圈电压 -
直流开关电压 220V
插入损耗 -
线圈电流 -
释放时间 -
负载电流额定值 -
绝缘 -
运行时间 -
线圈电阻 720Ω
最大开关电流 3A
触头外形 -
长*宽*高 16mm*8mm*8mm
通用封装 SPDT
安装方式 PCB安装,板安装,通孔安装

G6EK-134P-US 12DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6EK-134P-US 12DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6EK-134P-US 12DC G6EK-134P-US 12DC数据手册
