G6S-2F DC4.5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, HFD27, 线圈电压4.5V 直流, 双刀双掷, 表面贴装
供应商型号: CSJ-ST48746608
供应商: 海外现货
标准整包数: 1

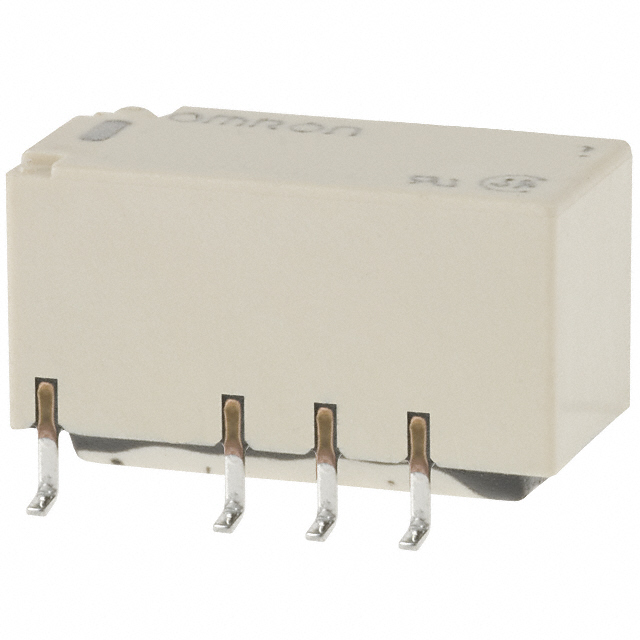

OMRON/欧姆龙 信号继电器 G6S-2F DC4.5

G6S-2F DC4.5概述

    # G6S表面贴装继电器技术手册

    产品简介


    基本介绍
    G6S表面贴装继电器是一款紧凑型工业标准双极继电器,设计用于切换信号负载,额定电流为2A。该继电器具备出色的可靠性、高绝缘强度和优越的耐热性能,适用于广泛的电子设备。
    主要功能
    - 切换信号负载
    - 支持多种电压和电流配置
    应用领域
    - 电信设备
    - 测量仪器
    - 办公自动化设备
    - 音视频产品
    - 安防设备
    - 建筑自动化系统
    - 工业设备
    - 游戏机设备
    - 家用电器

    技术参数


    电气特性
    - 接触形式:双掷(DPDT)
    - 接触材料:银(Ag)镀金合金
    - 额定电流:0.5A @ 125VAC;2A @ 30VDC
    - 最大切换电压:250VAC,220VDC
    - 最大切换电流:2A
    性能参数
    - 操作时间:最大4ms
    - 释放时间:最大4ms
    - 绝缘电阻:最小1,000 MΩ(施加500VDC)
    - 绝缘强度:2,000 VAC, 50/60 Hz持续1分钟(线圈对触点)
    - 冲击电压:2,500 V (2 × 10 μs);1,500 V (10 × 160 μs)
    - 振动测试:最大振动加速度为750 m/s²
    - 耐久性:机械操作次数不小于1亿次,电气操作次数不小于10万次
    环境适应性
    - 工作温度范围:-40°C至85°C(无结冰或冷凝),仅限于双绕组保持型继电器24VDC和-Y型24VDC
    - 工作湿度范围:5%至85%

    产品特点和优势


    - 紧凑设计:尺寸仅为9.4 mm x 7.5 mm x 15 mm,适合空间受限的应用场合。
    - 高可靠性:独特的终端结构,设计可承受回流焊接过程。
    - 高绝缘强度:具有高绝缘电阻和高电压耐受能力。
    - 兼容性强:提供多种标准认证,包括UL、CSA和BSI(EN62368-1)。

    应用案例和使用建议


    应用案例
    - 在通信设备中用于信号切换
    - 在测量仪器中作为开关
    - 在音频视频产品中进行电源控制
    使用建议
    - 选择合适的型号,根据应用所需的电压等级进行配置。
    - 注意继电器在回流焊过程中的耐温特性。
    - 为确保长期稳定运行,建议在实际工作条件下验证继电器性能。

    兼容性和支持


    - 兼容性:G6S系列继电器可与各种电路板连接,适合多种应用。
    - 支持和服务:厂家提供详细的文档和支持服务,帮助客户正确安装和使用。

    常见问题与解决方案


    常见问题
    1. 继电器如何连接到电路板?
    - 按照产品手册中的接线图连接,确保端子与电路板正确对接。
    2. 继电器的操作温度范围是什么?
    - 操作温度范围为-40°C至85°C,部分型号为-40°C至70°C。
    3. 继电器的最大电压是多少?
    - 双掷继电器的最大电压为250VAC或220VDC,具体值取决于型号。
    解决方案
    - 端子问题:确保使用正确的端子形状并正确安装。
    - 温度问题:根据应用条件选择合适的继电器型号。
    - 电压问题:参照数据表中规定的电压范围。

    总结和推荐


    综合评估
    G6S表面贴装继电器是一款高性能、高可靠性的电子元器件,广泛应用于电信设备、测量仪器等多个领域。其紧凑的设计、高绝缘强度和多样化的认证使其成为众多应用的理想选择。
    是否推荐使用
    是,鉴于其卓越的技术特性和广泛的应用范围,强烈推荐使用G6S系列继电器。它不仅能够满足当前的需求,还能在未来发展中提供稳定可靠的保障。

G6S-2F DC4.5参数

参数
直流线圈电压 4.5V
触头外形 DPDT(2 Form C)
直流开关电压 220V
插入损耗 -
最大开关电流 2A
负载电流额定值 -
交流开关电压 250V
线圈电阻 145Ω
释放时间 4ms
交流线圈电压 -
绝缘 -
运行时间 4ms
线圈电流 31mA
长*宽*高 14.8mm*9.2mm*9.2mm
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

G6S-2F DC4.5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6S-2F DC4.5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6S-2F DC4.5 G6S-2F DC4.5数据手册

G6S-2F DC4.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
