J7KNA-AR-31 110

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 4极, 触点10 A
供应商型号: Z4064-ND
供应商:
标准整包数: 1

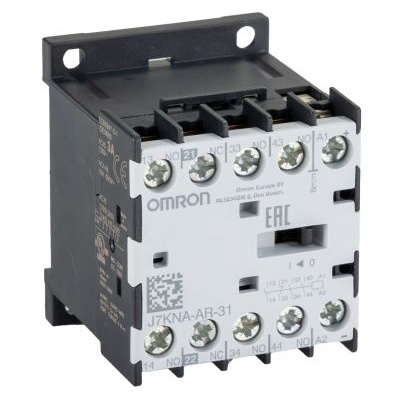

OMRON/欧姆龙 接触器 J7KNA-AR-31 110

J7KNA-AR-31 110概述

    # Mini Contactor Relays 4-Pole J7KNA-AR 技术手册

    产品简介


    Mini Contactor Relays 4-Pole J7KNA-AR 是一种多功能继电器,适用于交流和直流操作。这款继电器采用4极设计,可提供多种配置,包括6极和8极版本。它配备镜像触点,并可通过螺钉固定或35mm DIN导轨安装。该继电器非常适合用于电子设备(符合DIN 19240标准),并具备防指触摸功能(符合BGV A2标准)。

    技术参数


    主要技术规格
    - 额定电流:10A (Ith)
    - 操作电压:24V AC/DC、230V AC、48V AC、400V AC 等多种选择
    - 工作温度范围:-40°C 到 +60°C(工作状态),-40°C 到 +40°C(存储状态)
    - 绝缘电压:最高 690V AC
    - 热额定电流:40°C 时为 10A,60°C 时为 6A
    - 功率损耗:每极 0.5W
    - 电源消耗:交流线圈吸合时 25VA,直流线圈吸合时 2.5W
    - 切换时间:交流操作时分合时间分别为 15ms 至 25ms 和 8ms 至 25ms;直流操作时分别为 15ms 至 19ms 和 8ms 至 25ms
    支持电气特性
    - 利用类别:AC15(最高 660V)、DC13(最高 220V)
    - 配置触点:无源触点、有源触点及不同组合方式
    - 接触类型:NO(常开)/NC(常闭)触点,包括不同的组合方式
    - 符合标准:UL NKCR, NKCR7, IEC 947-5-1, VDE 0660, EN 60947-5-1

    产品特点和优势


    特殊功能和优势
    - 多极设计:支持4极、6极和8极版本,可满足不同应用需求。
    - 镜像触点:提高了安全性,确保操作一致性和稳定性。
    - 防指触摸设计:符合BGV A2标准,提高用户安全。
    - 高绝缘电压:达到690V AC,适合各种工业环境。
    - 可拆卸辅助触点:灵活多样的配置选择。

    应用案例和使用建议


    应用场景
    Mini Contactor Relays 4-Pole J7KNA-AR 广泛应用于工业自动化、电力系统、照明控制和家电控制等领域。例如,在智能建筑中用于控制照明电路,在工业生产线上用于控制电机和泵等设备。
    使用建议
    - 在连接主触点和辅助触点时,需严格按照规范进行布线,以确保电气安全。
    - 对于高温环境下的应用,建议选用额定电流较低的产品型号,以避免过热问题。
    - 定期检查接线和触点状态,确保产品正常运行。

    兼容性和支持


    兼容性
    Mini Contactor Relays 4-Pole J7KNA-AR 与其他符合DIN标准的电子设备兼容,易于集成到现有系统中。
    厂商支持
    Omron公司提供详细的技术支持文档,用户可以在官方网站下载。此外,Omron还设有本地销售办事处,可以为用户提供现场技术支持和售后服务。

    常见问题与解决方案


    常见问题与解决方法
    1. 问题:继电器无法正常吸合。
    - 解决方法:检查供电电压是否在允许范围内,确认触点没有氧化或损坏。

    2. 问题:设备运行时出现噪音。
    - 解决方法:确认主触点与负载之间没有短路,调整线圈供电电压以减少噪声。
    3. 问题:触点寿命缩短。
    - 解决方法:选择适当的应用场景和使用环境,定期维护检查,及时更换磨损严重的触点。

    总结和推荐


    Mini Contactor Relays 4-Pole J7KNA-AR 在工业控制领域的应用表现出色,具有多种极数配置、高绝缘电压和防指触摸功能。其广泛的应用范围和良好的兼容性使其成为众多项目的选择之一。综合考虑其优势和适用性,我们强烈推荐此产品用于各类需要可靠继电控制的应用场合。

J7KNA-AR-31 110参数

参数
直流线圈电压 -
线圈电流 -
释放时间 -
交流线圈电压 110V
触头外形 3 Form A (3PST-NO),1 Form B (SPST-NC)
运行时间 -
额定接触电流 10A
开关功能 4P
必须吸合电压 -
直流开关电压 -
交流开关电压 600V
必须释放电压 -
长*宽*高 49mm*45mm*57.5mm
安装方式 DIN导轨安装,底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

J7KNA-AR-31 110厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KNA-AR-31 110数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7KNA-AR-31 110 J7KNA-AR-31 110数据手册

J7KNA-AR-31 110封装设计

查看详情并下载
Symbol
Footprint
3D Model
