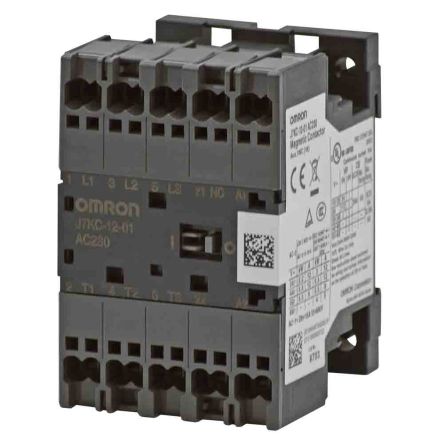

J7KC-12-01 AC230

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 3极, 触点15 A
供应商型号: 653-J7KC-12-01AC230
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 接触器 J7KC-12-01 AC230

J7KC-12-01 AC230概述

    J7KC系列磁接触器技术手册

    产品简介


    J7KC系列磁接触器是一种专为电机控制设计的高品质开关设备,适用于最高达2.2 kW(240 VAC)的电机和初级侧开关。该系列产品包括交流和直流操作模式,具备多种不同的额定电压选项,以适应各种应用需求。

    技术参数


    - 型号结构:J7KC@-12-@@ @@@@,其中@表示非反向/反向,12表示框架大小,@@@表示辅助触点形式,@@@@表示线圈电压。
    - 电气特性:适用于AC-3类电机控制,额定电流范围广泛,涵盖200-240 VAC到500-690 VAC的电压区间,额定功率从3 kW到5.5 kW不等。
    - 线圈电压:提供12 VDC至220 VDC的DC选项,以及24 VAC至500 VAC的AC选项。
    - 工作环境:工作温度范围为-10℃至+55℃,存储温度范围为-40℃至+65℃。
    - 尺寸:外形紧凑,重量从160克到460克不等。

    产品特点和优势


    - 节省布线时间:采用Push-In Plus接线技术,大大减少了布线和维护时间。
    - 全球最小体积:根据OMRON的研究,在同类产品中体积最小。
    - 高可靠性:采用双叉触点设计,确保最小5 VDC, 3 mA时的高接触可靠性。
    - 内置浪涌吸收单元:标准配置,减少线圈电压的波动。
    - 安全应用:具备镜像触点机制和反馈功能,保证安全应用的可靠性。

    应用案例和使用建议


    - 电机控制:适用于高达2.2 kW的电机控制。
    - 安全应用:在需要高安全性的场合中,可以利用镜像触点和反馈功能确保操作的安全性。
    - 优化建议:在安装过程中,考虑使用额外的辅助触点单元来增强系统的安全性与稳定性。

    兼容性和支持


    - 兼容性:可与其他标准电气设备配合使用。
    - 技术支持:提供在线资源和现场技术支持,帮助用户解决问题。

    常见问题与解决方案


    - 问题1:无法正常启动。
    - 解决方案:检查供电电压是否符合要求,确认线路连接无误。
    - 问题2:接触不良。
    - 解决方案:清洁触点表面,确保接触良好。
    - 问题3:频繁跳闸。
    - 解决方案:检查负载情况,调整保护装置的设置。

    总结和推荐


    J7KC系列磁接触器以其卓越的性能、可靠性和广泛的适用范围,在电机控制领域表现出色。特别是其紧凑的设计、Push-In Plus接线技术和内置的浪涌吸收单元使其在市场上具有显著的竞争优势。鉴于其出色的特性和广泛的应用范围,我们强烈推荐该产品用于各种电机控制场景。
    以上内容是基于J7KC系列磁接触器的技术手册进行的详细分析和整理,旨在帮助用户全面了解该产品的特点及应用方式。

J7KC-12-01 AC230参数

参数
必须吸合电压 195.5V(AC)
交流开关电压 -
额定接触电流 15A
释放时间 16ms
必须释放电压 46V(AC)
线圈电流 -
直流线圈电压 -
开关功能 -
直流开关电压 -
运行时间 26ms
交流线圈电压 230V
触头外形 -
安装方式 DIN导轨安装,底座安装,弹簧安装
零件状态 在售
包装方式 盒装

J7KC-12-01 AC230厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KC-12-01 AC230数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7KC-12-01 AC230 J7KC-12-01 AC230数据手册

J7KC-12-01 AC230封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 94.176 ¥ 795.7872
10+ $ 90.2448 ¥ 762.5686
25+ $ 83.7795 ¥ 707.9368
50+ $ 80.892 ¥ 683.5374
100+ $ 78.75 ¥ 665.4375
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 795.78
