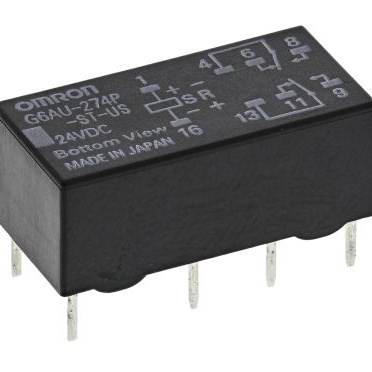

G6AU-274P-ST-US 24DC

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, 线圈电压24V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: 6839318
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 信号继电器 G6AU-274P-ST-US 24DC

G6AU-274P-ST-US 24DC概述

    G6A PCB Relay 技术手册概述

    1. 产品简介


    G6A PCB继电器是一种完全密封的继电器,专为电信设备设计。其高灵敏度使它可以由数字电路驱动。此外,G6A PCB继电器具有水平设计的特点,可以安装在1/2英寸的PCB机架上。它还通过了FCC Part 68的要求,符合通信行业的高标准。该型号提供多种配置选项,包括单侧稳定型、单绕组保持型和双绕组保持型。

    2. 技术参数


    G6A PCB继电器的技术规格如下:
    | 参数 | 值 |

    | 额定电压(直流) | 3 VDC, 4.5 VDC, 5 VDC, 6 VDC, 9 VDC, 12 VDC, 24 VDC, 48 VDC |
    | 额定电流 | 见表格数据 |
    | 线圈电阻 | 见表格数据 |
    | 线圈电感 | 见表格数据 |
    | 必须动作电压 | 最大额定电压的70% |
    | 必须释放电压 | 最小额定电压的10% |
    | 最大电压 | 最大额定电压的200% |
    | 功耗 | 见表格数据 |

    3. 产品特点和优势


    - 高灵敏度:可以由数字电路驱动。
    - 水平设计:适用于1/2英寸PCB机架,便于安装。
    - 低磁泄漏:允许并排安装多个继电器。
    - 稳定性:可选单侧稳定型、单绕组保持型和双绕组保持型。
    - 环境适应性:能在−40°C到70°C的环境中正常工作。
    - 兼容性强:符合多项标准,如UL和CSA认证。

    4. 应用案例和使用建议


    - 电信设备:G6A PCB继电器非常适合用于电信设备中,因其通过了FCC Part 68的要求,保证了在严苛环境下工作的稳定性。
    - 其他设备:除了电信设备外,G6A PCB继电器还可应用于需要高灵敏度和可靠性的场合,如自动化控制系统和医疗设备。
    使用建议:
    - 长期持续开启的电路建议使用磁保持型继电器以避免接触不稳定。
    - 在PCB焊接后清洗时,应使用水基或酒精基溶剂,并保持温度低于40°C。

    5. 兼容性和支持


    - G6A PCB继电器可与多种PCB板兼容,特别是1/2英寸宽度的PCB机架。
    - 厂商提供了详细的技术支持和文档,确保用户能正确安装和使用。

    6. 常见问题与解决方案


    - Q: 如何处理焊接后的清洁问题?
    - A: 使用水基或酒精基溶剂,并保持温度低于40°C。

    - Q: 继电器在连续通电时可能会出现什么问题?
    - A: 可能会导致接触不稳定。建议使用磁保持型继电器或设计保护电路来防止失效。

    7. 总结和推荐


    G6A PCB继电器在设计上注重可靠性与灵活性,能够在各种条件下稳定工作。其高灵敏度、低磁泄漏和广泛的适用范围使其成为许多应用的理想选择。如果您正在寻找一款可靠的PCB继电器,G6A PCB继电器无疑是一个值得推荐的产品。

G6AU-274P-ST-US 24DC参数

参数
绝缘 -
插入损耗 -
交流开关电压 250V
触头外形 -
交流线圈电压 -
直流开关电压 220V
直流线圈电压 24V
线圈电阻 5.76KΩ
最大开关电流 2A
运行时间 -
释放时间 -
负载电流额定值 -
线圈电流 -
长*宽*高 20.2mm*8.4mm*8.4mm
安装方式 PCB安装,板安装,通孔安装

G6AU-274P-ST-US 24DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6AU-274P-ST-US 24DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6AU-274P-ST-US 24DC G6AU-274P-ST-US 24DC数据手册

G6AU-274P-ST-US 24DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
