首页  >  产品百科  >  J7KNA-09-10 24

J7KNA-09-10 24

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 3极, 触点9 A
供应商型号: 653-J7KNA-09-1024
供应商: Mouser
标准整包数: 1

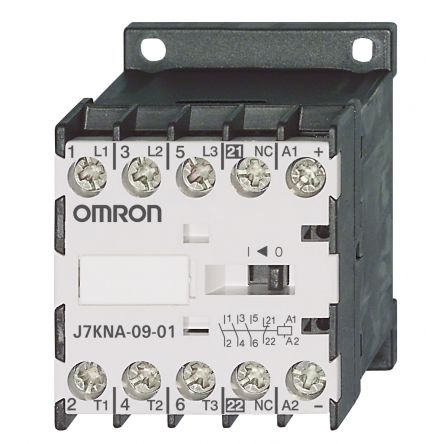

OMRON/欧姆龙 接触器 J7KNA-09-10 24

J7KNA-09-10 24概述

    # Mini Motor Contactor J7KNA 技术手册解析

    产品简介


    Mini Motor Contactor J7KNA 是一款适用于工业自动化和控制系统的高性能接触器。它提供交流和直流操作两种版本,并集成辅助触点,便于与电子设备连接。产品具有紧凑的设计和多种安装选项,适合多种应用场景,如电动机控制和负载切换。

    技术参数


    - 额定功率范围: 4 至 5.5 kW (AC 3, 380/415V)
    - 主要极数: 3 极和 4 极
    - 电压范围:
    - 交流: 24V, 230V, 240V, 400V, 415V, 550V
    - 直流: 24V, 48V, 110V, 125V
    - 操作频率:
    - 无负载操作: 10000 次/小时
    - 额定电流操作: 600 次/小时 (AC3), 120 次/小时 (AC4)
    - 机械寿命: 5 x 10^6 次 (AC 操作), 15 x 10^6 次 (DC 操作)
    - 最大短路电流: 96A (10 秒)
    - 环境温度范围: 开放式 -40°C 至 +60°C (+90°C), 封闭式 -40°C 至 +40°C
    - 防护等级: 符合 VBG 4 标准 (手指防护)

    产品特点和优势


    1. 通用性强: 适用于多种电压和电流等级,支持交流和直流操作。
    2. 可靠性高: 机械寿命长,可承受高频次操作。
    3. 集成辅助触点: 方便与电子控制系统集成。
    4. 安全性高: 符合多项国际标准,包括 ICE 947-5-1, VDE 0660, EN 60947-5-1。
    5. 快速响应: 开关时间短,适用于高速电机控制。

    应用案例和使用建议


    - 应用案例: 在工厂自动化系统中用于电动机启动和停止控制。
    - 使用建议: 为了确保最佳性能,建议在安装前仔细检查设备参数是否匹配。定期检查连接部位,确保良好的接触,以防止过热和故障。

    兼容性和支持


    - 兼容性: 该产品可与其他标准电动机控制系统兼容。
    - 支持: 厂商提供详细的安装和维护指南,如有任何问题,可联系技术支持获取帮助。

    常见问题与解决方案


    - 问题: 触点接触不良。
    - 解决方案: 确保所有连接部位紧固,检查是否有腐蚀或氧化。
    - 问题: 开关时间不一致。
    - 解决方案: 确认控制电压在规定范围内,并检查是否存在抑制器导致的时间延迟。

    总结和推荐


    Mini Motor Contactor J7KNA 以其广泛的适用性、高可靠性和良好的性能表现,成为工业控制领域的理想选择。对于需要频繁操作电动机和负载切换的应用,我们强烈推荐使用此产品。结合其出色的性能和广泛的支持服务,这款接触器无疑是一款值得信赖的产品。

J7KNA-09-10 24参数

参数
直流线圈电压 -
直流开关电压 -
开关功能 -
必须吸合电压 -
线圈电流 -
额定接触电流 9A
运行时间 -
释放时间 -
交流线圈电压 24V
交流开关电压 400V
必须释放电压 -
触头外形 3PST-NO(3 Form A)
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

J7KNA-09-10 24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KNA-09-10 24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7KNA-09-10 24 J7KNA-09-10 24数据手册

J7KNA-09-10 24封装设计

查看详情并下载
Symbol
Footprint
3D Model
