G6KU-2F-Y-TR DC24

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 60V 24V DPDT(2 Form C) 5.22KΩ 4.6mA 125V SMD,6.5X10MM 贴片安装,黏合安装
供应商型号: 653-G6KU2FYTRDC24
供应商: Mouser
标准整包数: 1

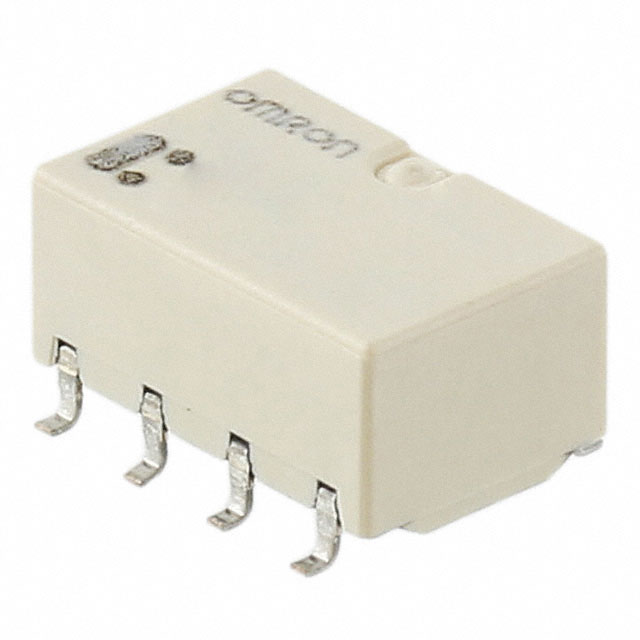

OMRON/欧姆龙 信号继电器 G6KU-2F-Y-TR DC24

G6KU-2F-Y-TR DC24概述

    G6K表面贴装继电器技术手册

    产品简介


    G6K表面贴装继电器是一款具有世界最小安装面积的微型继电器,适用于高密度安装需求。这种小型继电器的尺寸仅为5.2(高)×6.5(宽)×10(长)毫米,比传统同类产品更为紧凑。由于其低剖面设计,高密度电路板布局更加灵活。轻量化的结构使其能够提高装配速度。该继电器在电气特性和可靠性方面表现出色,广泛应用于电信设备、办公自动化设备、测试测量仪器、楼宇自动化系统、安全设备、工业设备、娱乐设备以及家用电器等领域。

    技术参数


    - 尺寸:5.2(高)×6.5(宽)×10(长)毫米
    - 接触电阻:最大100毫欧
    - 操作时间:最大3毫秒(设置时间)/最大3毫秒(释放时间)
    - 冲击电压:
    - 1,500伏AC(10×160微秒)
    - 2,500伏AC(2×10微秒),1,500伏AC(10×160微秒)
    - 绝缘强度:
    - 线圈与触点之间:1,500伏AC
    - 不同极性触点之间:1,000伏AC
    - 同一极性触点之间:750伏AC
    - 震动耐受力:
    - 破坏:10-55-10赫兹,单振幅2.5毫米(双振幅5毫米);55到500赫兹,300米/秒²
    - 失效:10-55-10赫兹,单振幅1.65毫米(双振幅3.3毫米);55到500赫兹,200米/秒²
    - 冲击耐受力:
    - 破坏:1,000米/秒²
    - 失效:750米/秒²
    - 耐用性:
    - 机械:最少5,000万次操作(36,000次/小时)
    - 电气:最少100,000次操作(1,800次/小时)
    - 工作温度范围:-40°C到+85°C(无冰冻或冷凝)

    产品特点和优势


    G6K表面贴装继电器的显著优势在于其小型化和高集成度的设计,使其非常适合在空间有限的应用环境中使用。另外,高红外辐射效率使得焊接过程更高效可靠。该产品还具备出色的电气隔离能力和稳定的机械性能,在长期高频率操作下仍能保持稳定可靠。

    应用案例和使用建议


    在电信设备中,G6K可以用于信号切换和控制,提升设备的整体效率和稳定性。例如,作为路由器或交换机的一部分,它可以在不同网络路径间进行快速切换。为了确保最佳性能,建议遵循制造商的建议,如正确选择和应用焊接条件。同时,需要确保电路板之间的间距足够以避免热辐射干扰,从而保障焊接质量。

    兼容性和支持


    G6K表面贴装继电器可广泛应用于各种设备,且提供多种型号以适应不同的电源电压和电流需求。对于使用过程中遇到的技术问题,可以通过制造商提供的技术支持获取帮助。此外,该产品已通过多项认证,如UL、CSA和BSI认证,符合相关行业标准。

    常见问题与解决方案


    - 问题:接触电阻过大
    - 解决方案: 检查接触面是否有氧化物或其他污染物,并使用适当的清洁剂清除。
    - 问题:必须操作电压过高
    - 解决方案: 检查实际应用环境温度,必要时调整供电电压至适宜范围。
    - 问题:继电器工作不稳定
    - 解决方案: 检查是否存在机械冲击或震动影响,并采取相应措施固定。

    总结和推荐


    G6K表面贴装继电器凭借其卓越的小型化设计、高效焊接性能以及出色的电气特性,在众多应用场合中表现出色。我们强烈推荐在高密度组装需求及对空间要求较高的场合使用此款继电器。

G6KU-2F-Y-TR DC24参数

参数
线圈电流 4.6mA
最大开关电流 -
绝缘 -
线圈电阻 5.22KΩ
交流开关电压 125V
交流线圈电压 -
插入损耗 -
释放时间 3ms
直流线圈电压 24V
触头外形 DPDT(2 Form C)
负载电流额定值 -
直流开关电压 60V
运行时间 3ms
通用封装 SMD,6.5X10MM
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

G6KU-2F-Y-TR DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6KU-2F-Y-TR DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6KU-2F-Y-TR DC24 G6KU-2F-Y-TR DC24数据手册

G6KU-2F-Y-TR DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
