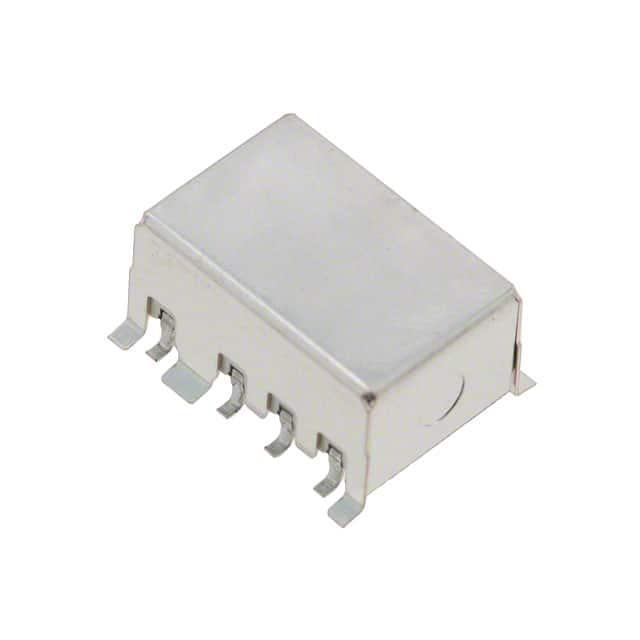

G6K-2F-RF-S DC3

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 1A 20dB 0.2dB 60V 3V DPDT(2 Form C) 91Ω 33mA 125V 贴片安装 7.8mm(高度)
供应商型号: CY-G6K-2F-RF-S DC3
供应商: 海外现货
标准整包数: 100
OMRON/欧姆龙 信号继电器 G6K-2F-RF-S DC3

G6K-2F-RF-S DC3概述

    G6K(U)-2F(P)-RF(-S, -T) Surface-mounting High-frequency Relay

    1. 产品简介


    G6K(U)-2F(P)-RF(-S, -T)是一款专为高频应用设计的表面贴装型继电器,适用于通信设备、广播和音频视频设备以及测试和测量设备。该继电器具备1-GHz和3-GHz两种频率带宽版本,且具有微型化、双刀双掷(DPDT)的特点。

    2. 技术参数


    - 隔离度:
    - 相同极性触点间的隔离度:最低20 dB(1-GHz),18 dB(3-GHz)
    - 不同极性触点间的隔离度:最低30 dB(1-GHz),25 dB(3-GHz)

    - 插入损耗:
    - 最大0.2 dB(1-GHz),最大0.6 dB(3-GHz)
    - 反射损耗(V.SWR):
    - 最大1.2(1-GHz),最大1.4(3-GHz)
    - 频率范围:
    - 1-GHz和3-GHz
    - 最大载波功率:
    - 3W(1-GHz),1W(3-GHz)
    - 工作电压:
    - 额定直流电压范围:3VDC至24VDC
    - 尺寸:
    - 10.3 × 6.9 × 5.4 mm(长×宽×高)

    3. 产品特点和优势


    - 卓越的高频特性: 在1 GHz时,相同极性触点间的隔离度可达20 dB,不同极性触点间的隔离度可达30 dB。
    - 小型化设计: 尺寸仅为10.3 × 6.9 × 5.4 mm,便于空间有限的应用。
    - 高灵敏度: 额定功耗仅100 mW,适合需要低功耗的应用场合。
    - 多种型号可选: 提供单侧稳定和单绕组闩锁模型,同时还有小尺寸脚位型号(如G6K(U)-2F-RF-S)和3-GHz带宽型号(如G6K(U)-2F-RF-T)。

    4. 应用案例和使用建议


    - 通信设备: 可用于无线通信设备中,确保信号传输的可靠性。
    - 广播和音频视频设备: 适用于广播电视设备,提高信号处理质量。
    - 测试与测量设备: 在测试仪器中,保证高重复性要求。
    使用建议:
    - 确保在高频率应用中使用的继电器能够提供稳定的高频特性。
    - 采用合适的焊接方法,如IRS方法,以保持正确的焊锡接头。

    5. 兼容性和支持


    - 兼容性: 与标准PCB终端兼容,适用于各种高频电路板。
    - 支持服务: 厂商提供详细的使用和维护指南,包括焊接方法、安全注意事项等。

    6. 常见问题与解决方案


    - 问题1: 继电器在高温环境下长期使用后出现接触不良。
    - 解决方案: 使用磁保持继电器(如G6KU-2F-RF)替代,并添加故障安全电路以防接触失效或线圈烧毁。

    - 问题2: 自动装配过程中爪子固定力不均匀导致继电器特性变化。
    - 解决方案: 调整每个爪子的固定力至推荐范围内,避免安装到继电器中心或某一部分。

    7. 总结和推荐


    总结: G6K(U)-2F(P)-RF(-S, -T) 继电器凭借其卓越的高频特性、小巧的设计和低功耗,非常适合于通信、广播和测试设备等领域。它在高频应用中表现出色,是这些领域的理想选择。
    推荐: 推荐在需要高性能和高可靠性的高频应用中使用这款继电器。无论是作为关键的信号切换组件还是复杂系统的控制部分,G6K(U)-2F(P)-RF(-S, -T) 都是一个值得信赖的选择。

G6K-2F-RF-S DC3参数

参数
释放时间 3ms
交流开关电压 125V
直流线圈电压 3V
负载电流额定值 -
线圈电流 33mA
插入损耗 0.2dB
触头外形 DPDT(2 Form C)
线圈电阻 91Ω
绝缘 20dB
交流线圈电压 -
最大开关电流 1A
运行时间 3ms
直流开关电压 60V
长*宽*高 7.8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

G6K-2F-RF-S DC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2F-RF-S DC3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2F-RF-S DC3 G6K-2F-RF-S DC3数据手册

G6K-2F-RF-S DC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 149.16
500+ ¥ 121.3168
1000+ ¥ 106.672
库存: 100
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 14916
