J7KC-12-01 AC24

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 3极
供应商型号: 653-J7KC-12-01AC24
供应商: Mouser
标准整包数: 1

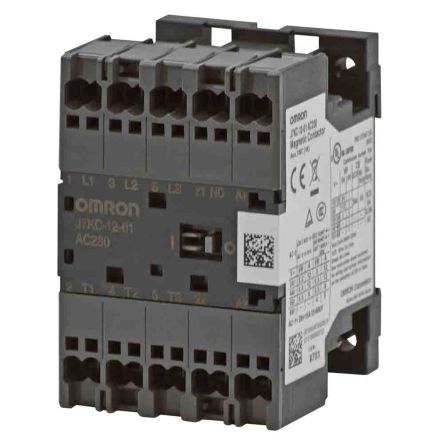

OMRON/欧姆龙 接触器 J7KC-12-01 AC24

J7KC-12-01 AC24概述

    J7KC 系列磁接触器技术手册

    产品简介


    J7KC系列磁接触器是为满足特定电机控制需求而设计的产品,适用于最大功率分别为2.2 kW(240 VAC)和5.5 kW(440 VAC)的电机控制。这些接触器不仅在性能上表现卓越,而且具备体积小、易于安装和维护的优点。它们特别适合于工业自动化控制系统,包括电动机的启动和停止控制、负载切换及安全保护系统。

    技术参数


    以下是J7KC系列磁接触器的主要技术参数和技术规格:
    - 额定电压范围:
    - 交流:24 VAC, 48 VAC, 100 VAC, 110 VAC, 120 VAC, 200 VAC, 220 VAC, 230 VAC, 240 VAC, 380 VAC, 400 VAC, 440 VAC, 500 VAC
    - 直流:12 VDC, 24 VDC, 48 VDC, 60 VDC, 100 VDC, 110 VDC, 120 VDC, 200 VDC, 210 VDC, 220 VDC
    - 电流范围:
    - 交流电机:AC-1 (电阻负载):15 A;AC-3 (三相笼型电机):12 A, 9 A, 5 A
    - 直流电机:DC-1 (电阻负载):12 A;DC-3, DC-5 (直流电机负载):2 A, 1.5 A, 1 A, 0.85 A, 0.7 A
    - 机械和电气耐久性:
    - 机械操作寿命:1000次
    - 电气操作寿命(AC3):100次
    - 绝缘和防护:
    - 绝缘电压:690 VAC
    - 冲击耐受电压:6 kV
    - 防护等级:IP20

    产品特点和优势


    - 镜像接触机制:提供反馈功能,适用于安全应用,确保接触器的安全运行。
    - 分叉式接触:提高了触点可靠性,最小操作电压为5 VDC,最小电流为3 mA。
    - 内置浪涌吸收单元:标准配置,可以有效抑制线圈操作时的冲击电压。
    - 世界最小尺寸:节省空间,方便安装。
    - 快速连接技术:通过Push-In Plus技术简化布线和维护,提高效率。

    应用案例和使用建议


    - 电机控制:J7KC系列磁接触器非常适合用于控制最大功率为2.2 kW(200至240 VAC)和5.5 kW(380至440 VAC)的电机。
    - 安全应用:鉴于其镜像接触机制提供的反馈功能,该接触器适用于需要高安全性要求的应用场合。
    - 安装与维护:利用Push-In Plus技术,可以大幅减少接线时间,降低维护成本。
    使用建议:
    - 在选择合适型号时,请参考具体应用的电压和电流需求。
    - 考虑到J7KC系列的高可靠性,建议进行定期检查以确保长期稳定运行。

    兼容性和支持


    - 兼容性:J7KC系列磁接触器与热过载继电器(如J7TC)配合使用,可以构成完整的电机控制开关。
    - 技术支持:制造商提供了详尽的技术资料和售后服务,包括在线文档和故障排除指南。

    常见问题与解决方案


    1. 问:如何正确连接磁接触器?
    - 答:请参照产品的连接图和说明书进行连接,确保符合电气规范。

    2. 问:磁接触器出现异常发热怎么办?
    - 答:检查电流负载是否超过额定值,确认连接无误后联系技术支持。

    总结和推荐


    J7KC系列磁接触器以其紧凑的设计、出色的性能和高安全性,成为电机控制领域的理想选择。无论是应用于工业生产线还是家庭自动化系统,都能满足用户的需求。基于其卓越的性能和可靠性,强烈推荐在各类电机控制系统中采用J7KC系列磁接触器。

J7KC-12-01 AC24参数

参数
直流线圈电压 -
直流开关电压 -
触头外形 -
必须释放电压 4.8V(AC)
线圈电流 -
开关功能 -
额定接触电流 15A
交流线圈电压 24V
运行时间 26ms
必须吸合电压 20.4V(AC)
释放时间 16ms
交流开关电压 -
安装方式 DIN导轨安装,底座安装,弹簧安装
零件状态 在售
包装方式 盒装

J7KC-12-01 AC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KC-12-01 AC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7KC-12-01 AC24 J7KC-12-01 AC24数据手册

J7KC-12-01 AC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
