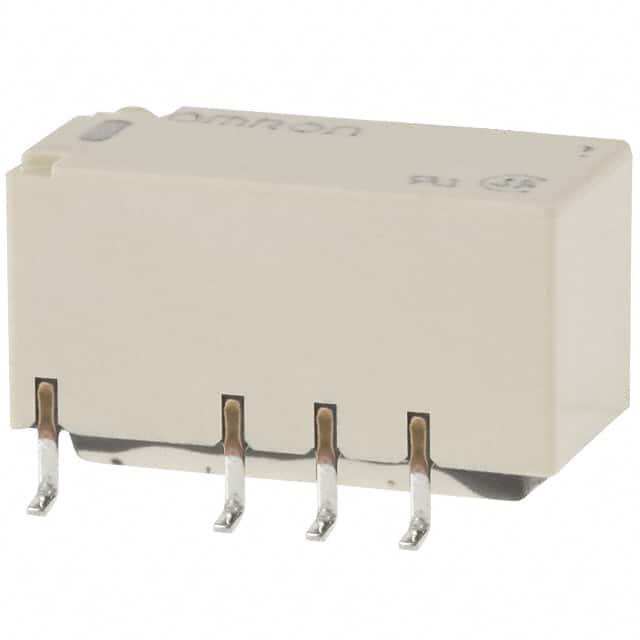

G6S-2F-TR DC24

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, HFD2, 线圈电压24V 直流, 双刀双掷, 表面贴装
供应商型号: C231396
供应商: 国内现货
标准整包数: 1

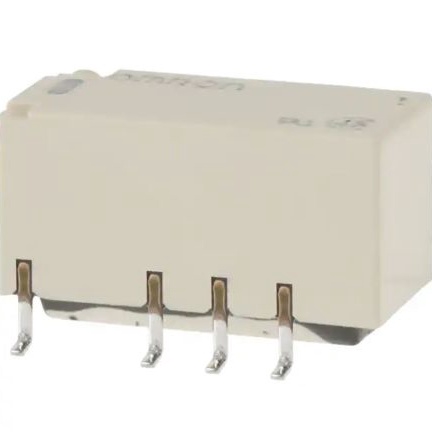

OMRON/欧姆龙 信号继电器 G6S-2F-TR DC24

G6S-2F-TR DC24概述

    G6S 表面贴装继电器技术手册

    产品简介


    G6S 表面贴装继电器是一款紧凑型、标准的双极继电器,适用于切换2A信号负载。其典型应用领域包括电信设备、测量设备、办公自动化机器、视听产品、安防设备、楼宇自动化设备、工业设备及家用电器。

    技术参数


    - 尺寸: 高度(H)9.4 mm,宽度(W)7.5 mm,长度(L)15 mm。
    - 封装类型: PCB终端标准型号(适用于焊接和安装),表面贴装终端模型(有长端子和内凹端子两种)。
    - 额定电压范围: 3VDC、4.5VDC、5VDC、12VDC、24VDC。
    - 开关频率: 单侧稳定型最高可达3,600次/小时,单绕组磁保持型和双绕组磁保持型分别可达1,800次/小时和1,200次/小时。
    - 接触材料: 银合金(Ag)。
    - 接触电阻: 最大75 mΩ。
    - 绝缘电阻: 最小1,000 MΩ(500VDC测试)。
    - 耐压强度: 2,000VAC(1分钟),冲击耐压:2,500V(2×10μs)。
    - 环境温度: 操作温度范围-40°C至85°C,湿度范围5%至85%。
    - 重量: 约2克。

    产品特点和优势


    - 结构设计: 具有长终端,适合焊接和安装可靠性,特别适合IRS焊接过程。
    - 高性能: 高达2,000VAC的耐压强度,满足多种严格标准,如UL、CSA、BSI(EN62368-1)。
    - 超小型化: 超小体积设计(9.4mm x 7.5mm x 15mm),节省空间。
    - 多功能: 可选择单侧稳定型、单绕组磁保持型和双绕组磁保持型,以适应不同应用需求。
    - 认证: 部分型号获得BSI(EN62368-1)补充绝缘认证。

    应用案例和使用建议


    - 应用案例: 广泛应用于电信设备、测量设备、办公自动化机器、音频视频设备、安全设备等领域。
    - 使用建议: 在选用时需考虑实际环境条件(如温度、湿度)对产品的影响,确保工作在安全范围内。使用过程中应注意监测接触电阻的变化,定期进行维护和检查。

    兼容性和支持


    - 兼容性: 适用于多种类型的电路板(PCB)和其他组件,便于集成。
    - 支持: 厂商提供技术支持和保修服务,确保用户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - 问题1: 接触电阻异常增高。
    - 解决方法: 检查环境温度和湿度,确认是否符合产品规格要求;若仍存在问题,则需联系厂家进行检测和维修。
    - 问题2: 继电器不能正常动作。
    - 解决方法: 检查供电电压是否在允许范围内,确认接线无误后,尝试更换新的继电器。
    - 问题3: 绝缘电阻低。
    - 解决方法: 检查继电器是否受潮或受到外部电磁干扰,确保安装环境干燥清洁。

    总结和推荐


    G6S 表面贴装继电器以其紧凑的设计、高可靠性和广泛的应用领域成为众多电子产品中的优选部件。其优异的技术参数和全面的支持体系使其在市场上具备较强的竞争力。对于需要高效、可靠和灵活控制的产品开发项目,强烈推荐使用G6S系列继电器。

G6S-2F-TR DC24参数

参数
交流线圈电压 -
负载电流额定值 -
直流开关电压 220V
绝缘 -
最大开关电流 2A
线圈电阻 2.88KΩ
交流开关电压 250V
运行时间 4ms
插入损耗 -
线圈电流 5.8mA
释放时间 4ms
触头外形 DPDT(2 Form C)
直流线圈电压 24V
长*宽*高 15mm*9.2mm*9mm
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G6S-2F-TR DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6S-2F-TR DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6S-2F-TR DC24 G6S-2F-TR DC24数据手册

G6S-2F-TR DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
