G6L-1P DC5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, HFD31, 线圈电压5V 直流, 单刀单掷, PCB(印刷电路板)安装
供应商型号: J-OMRO-0128765
供应商: Chip1stop
标准整包数: 1

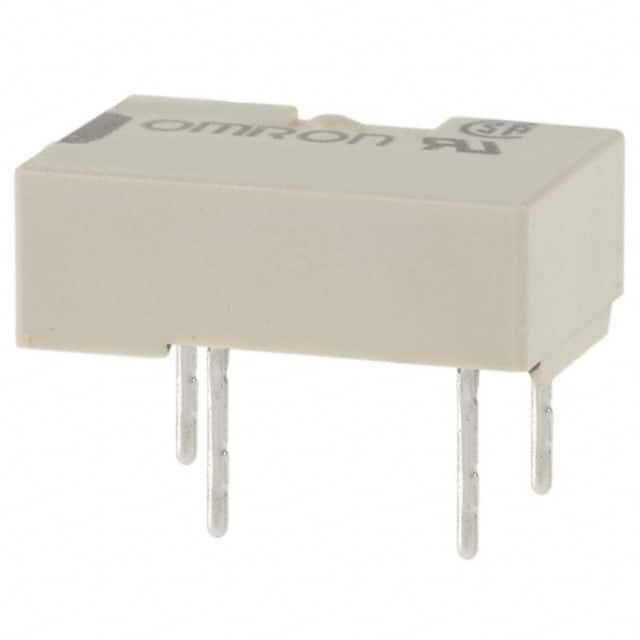

OMRON/欧姆龙 信号继电器 G6L-1P DC5

G6L-1P DC5概述

    Ultra-thin Low Signal Relay G6L 技术手册解析

    产品简介


    Ultra-thin Low Signal Relay G6L 是一种极薄的单极单掷(SPST-NO)扁平继电器。它特别适用于高密度安装和紧凑包装需求。该继电器体积仅为7.0mm (W) x 10.6mm (L) x 4.2mm (H),是世界上最小巧的继电器之一。主要功能是在电信号控制下切换电路通断,广泛应用于各种电子产品,如调制解调器/个人计算机的外设、电话机、办公自动化设备、音频视频设备、通信设备、测量仪器、娱乐设备和安防设备等领域。

    技术参数


    - 尺寸: 表面贴装版为7.0mm x 10.6mm x 4.2mm;插件式为7.0mm x 10.6mm x 3.8mm。
    - 接触额定值: 额定负载为0.3A/125VAC,1A/24VDC;最大操作电压为125VAC/60VDC;最大操作电流为1A。
    - 线圈额定值: 额定电压范围3VDC至24VDC;额定电流分别为60mA、40mA、36mA、15mA、9.6mA;额定电阻分别为50Ω、112.5Ω、139Ω、800Ω、2504Ω。
    - 电介质强度: 线圈与触点间为1000VAC,同极触点间为750VAC。
    - 浪涌电压: 线圈与触点为1500VAC,10 x 160µs。
    - 绝缘电阻: 最小1000MΩ(500VDC)。
    - 切换时间: 操作时间最大5ms,释放时间最大5ms。
    - 机械寿命: 500万次操作(36000次/小时)。
    - 电气寿命: 10万次操作(1800次/小时)。
    - 环境温度: 工作范围-40°C至70°C,湿度范围5%至85%RH。

    产品特点和优势


    Ultra-thin Low Signal Relay G6L 具有以下优势:
    - 极致轻薄: 仅7.0mm x 10.6mm x 4.2mm,节约了20%的安装面积和67%的体积。
    - 高性能: 高介电强度和浪涌电压承受能力保证了良好的电气特性。
    - 环保: 完全无铅设计,符合FCC Part 68、UL60950 和 CSA C22.2 No. 60950 标准。
    - 可靠性: 经过了严格的振动和冲击测试,保证长期使用下的稳定性。

    应用案例和使用建议


    Ultra-thin Low Signal Relay G6L 广泛应用于各类电信设备中,例如:
    - 电信系统: 调制解调器/个人计算机的外设。
    - 通信设备: 电话机、通信设备、安防设备。
    - 工业自动化: 办公自动化设备、音频视频设备、测量仪器。
    - 其他应用: 娱乐设备。
    使用时建议:
    - 在组装过程中要小心放置,避免直接阳光照射。
    - 使用正确的焊接方法,并确保焊接时间不超过规定时间。
    - 不要超过规定的最大电压值,以防止过热和其他风险。

    兼容性和支持


    - 兼容性: 与不同型号的 PCB 和外壳匹配良好。
    - 支持和维护: 厂商提供标准的技术文档和支持服务,包括UL60950和CSA C22.2 No. 60950认证。

    常见问题与解决方案


    - 问题: 超过最大电压导致过热。
    - 解决方案: 确保在规定的电压范围内操作,不要连续长时间施加超出额定电压的电压。
    - 问题: 触点不动作。
    - 解决方案: 检查是否电压达到规定的阈值,检查是否有机械故障。
    - 问题: 接触电阻过高。
    - 解决方案: 检查接线端子是否紧固,清洁触点,避免污染和腐蚀。

    总结和推荐


    Ultra-thin Low Signal Relay G6L 的小巧体积和卓越的电气性能使其成为市场上极具竞争力的产品。对于需要高度集成和紧凑设计的应用场景,这款继电器无疑是理想的选择。总体来说,这款继电器表现出色,我们强烈推荐给那些需要高效、可靠电子设备的工程师和技术人员。

G6L-1P DC5参数

参数
线圈电阻 139Ω
交流线圈电压 -
触头外形 SPST-NO(1 Form A)
直流线圈电压 5V
插入损耗 -
运行时间 5ms
释放时间 5ms
直流开关电压 60V
交流开关电压 125V
线圈电流 36mA
最大开关电流 1A
绝缘 -
负载电流额定值 -
长*宽*高 10.6mm*3.8mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装
