G6K-2F-RF-S-TR03 DC4.5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 1A 20dB 0.2dB 60V 4.5V DPDT(2 Form C) 194Ω 23.2mA 125V 贴片安装,黏合安装
供应商型号: CY-G6K-2F-RF-S-TR03 DC4.5
供应商: 海外现货
标准整包数: 300

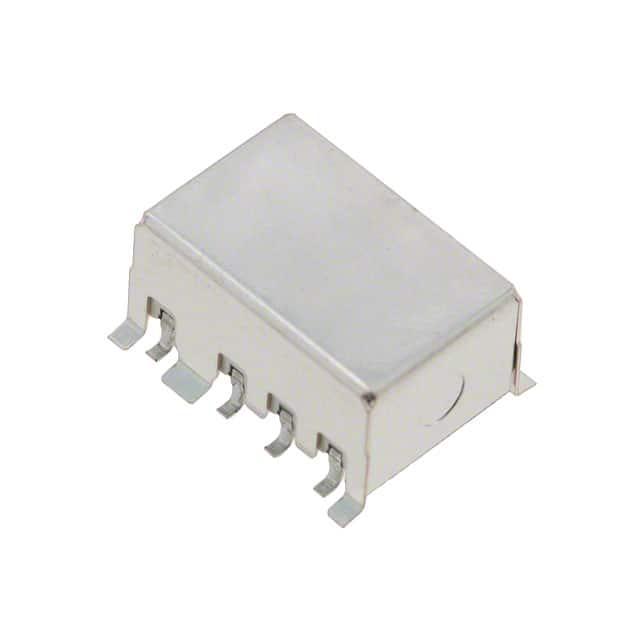

OMRON/欧姆龙 信号继电器 G6K-2F-RF-S-TR03 DC4.5

G6K-2F-RF-S-TR03 DC4.5概述

    G6K(U)-2F(P)-RF(-S, -T) Surface-Mounting High-Frequency Relay

    1. 产品简介


    G6K(U)-2F(P)-RF(-S, -T)是一款表面贴装的高频继电器,适用于通信设备、广播和音频视频设备以及测试和测量设备等领域。该继电器具备小型化(10.3 × 6.9 × 5.4 mm)的特点,并且具有高灵敏度(额定功率消耗为100 mW)。它提供单稳态和单绕组锁存模型,并且有更小足迹的型号(如G6K(U)-2F-RF-S),以节省空间。此外,针对3-GHz频段的G6K(U)-2F-RF-T型号也加入了产品系列,同样具有小型化的外观设计。

    2. 技术参数


    - 高频特性:插入损耗最大为0.2 dB,隔离度最小为20 dB(同极性之间),隔离度最小为30 dB(不同极性之间)。
    - 频率范围:1 GHz至3 GHz。
    - 接触电阻:最大为100 mΩ。
    - 额定电压:3 VDC、4.5 VDC、5 VDC、12 VDC和24 VDC。
    - 机械耐久性:至少50,000,000次操作(在36,000次/小时的切换频率下)。
    - 电气耐久性:至少100,000次操作(在1,800次/小时的切换频率下)。
    - 工作温度:-40°C至70°C。
    - 重量:约0.95克。

    3. 产品特点和优势


    - 高频性能优异:插入损耗低,隔离度高,适合高频信号的传输。
    - 体积小巧:外形尺寸仅为10.3 × 6.9 × 5.4 mm,适合空间有限的应用场合。
    - 节能:额定功率消耗仅100 mW,能够有效降低功耗。
    - 多种选择:提供单稳态和单绕组锁存两种型号,用户可根据需求选择。

    4. 应用案例和使用建议


    - 通讯设备:适用于需要高频信号传输和切换的无线通讯设备。
    - 广播和音频视频设备:可用于音频视频信号的切换和控制。
    - 测试与测量设备:适合用于需要高可靠性的测试和测量设备中。
    - 使用建议:在实际应用前应进行充分的测试,确保高频特性和焊接条件符合要求。建议在低温条件下进行焊接,并严格按照推荐的焊接方法操作。

    5. 兼容性和支持


    - 兼容性:与标准PCB终端兼容,提供多种封装形式,便于集成到不同的设备中。
    - 支持:OMRON提供全面的技术支持和维护服务,确保客户能够充分利用该继电器的功能和优势。

    6. 常见问题与解决方案


    - Q: 如何正确存储继电器?
    - A: 打开防潮包装后,应在一周内使用完毕,存放时应放回原包装并密封。长期储存需避免高温高湿环境。
    - Q: 如何清洗焊接后的继电器?
    - A: 使用水基溶剂或酒精溶剂清洗,溶剂温度应低于40°C,避免立即放入冷清洁槽。
    - Q: 如何确保继电器在长时间连续工作中的稳定性?
    - A: 长时间连续工作的电路中建议使用锁存继电器,如果必须使用单稳态模型,则应增加冗余保护电路。

    7. 总结和推荐


    G6K(U)-2F(P)-RF(-S, -T) 继电器在高频性能和紧凑设计方面表现出色,适合广泛的应用领域。其高效能和广泛的适用性使其成为同类产品中的佼佼者。如果您需要一个高性能、高稳定性的高频继电器,强烈推荐选择这款产品。

G6K-2F-RF-S-TR03 DC4.5参数

参数
交流线圈电压 -
直流线圈电压 4.5V
运行时间 3ms
交流开关电压 125V
触头外形 DPDT(2 Form C)
插入损耗 0.2dB
负载电流额定值 -
绝缘 20dB
释放时间 3ms
线圈电流 23.2mA
线圈电阻 194Ω
直流开关电压 60V
最大开关电流 1A
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G6K-2F-RF-S-TR03 DC4.5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2F-RF-S-TR03 DC4.5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2F-RF-S-TR03 DC4.5 G6K-2F-RF-S-TR03 DC4.5数据手册

G6K-2F-RF-S-TR03 DC4.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
