G6S-2F-Y DC5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, HFD4, 线圈电压5V 直流, 双刀双掷, 表面贴装
供应商型号: G6S-2F-Y DC5
供应商: 国内现货
标准整包数: 1000

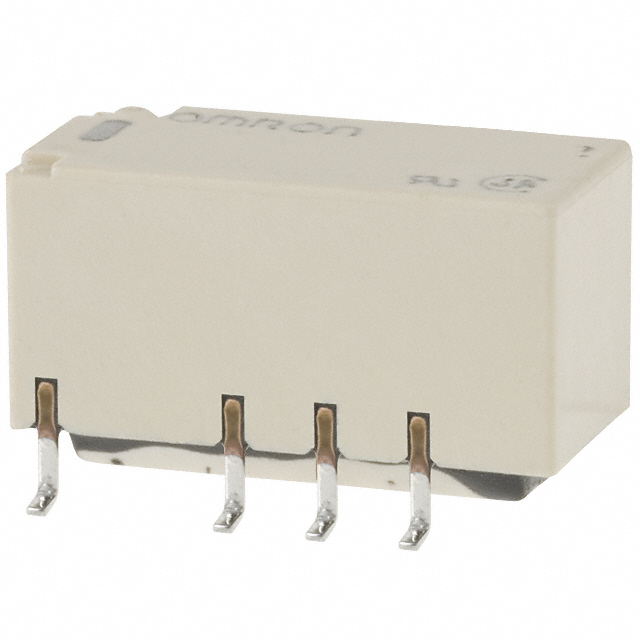

OMRON/欧姆龙 信号继电器 G6S-2F-Y DC5

G6S-2F-Y DC5概述

    G6S 表面贴装继电器技术手册

    1. 产品简介


    G6S 系列表面贴装继电器是专为信号负载切换而设计的小型工业标准双极继电器。这些继电器具有长引脚,方便焊接和安装,并且有节省空间的设计,能够在有限的空间内实现高效安装。此外,G6S 系列继电器具有独特的端子结构,可以承受 IRS 焊接过程。这些继电器被广泛应用于电信设备、测量仪器、办公自动化设备、音频视频产品、安全设备、楼宇自动化设备、工业设备、娱乐设备以及家用电器等领域。

    2. 技术参数


    - 尺寸: 高度 9.4 mm × 宽度 7.5 mm × 长度 15 mm
    - 额定电压范围: 3 VDC 至 24 VDC
    - 接触形式: 双极/双掷(2c)
    - 接触材料: 银(银合金)
    - 额定电流: 2 A
    - 最大切换电压: 250 VAC / 220 VDC
    - 最大切换电流: 2 A
    - 绝缘电阻: 最小 1,000 MΩ(500 VDC 测试)
    - 介电强度:
    - 继电器线圈与触点之间:2,000 VAC, 50/60 Hz 持续 1 分钟
    - 触点之间不同极性:1,500 VAC, 50/60 Hz 持续 1 分钟
    - 触点之间同极性:1,000 VAC, 50/60 Hz 持续 1 分钟
    - 继电器线圈与复位线圈之间:500 VAC, 50/60 Hz 持续 1 分钟
    - 冲击/振动耐受性:
    - 破坏冲击:10 到 55 Hz 间振幅 2.5 mm(单峰),50 Hz 后振幅 5 mm(双峰)
    - 功能故障冲击:10 到 55 Hz 间振幅 1.65 mm(单峰),50 Hz 后振幅 3.3 mm(双峰)
    - 破坏振动:1,000 m/s²
    - 功能故障振动:750 m/s²
    - 操作特性:
    - 设置时间:最大 4 ms
    - 释放时间:最大 4 ms
    - 环境温度: 工作温度范围 -40°C 至 85°C(无冰冻或冷凝),24 VDC 和 -Y 类型 24 VDC 的范围为 -40°C 至 70°C(无冰冻或冷凝)
    - 湿度: 工作湿度范围 5% 至 85%

    3. 产品特点和优势


    - 紧凑设计: 高度仅为 9.4 mm,非常适合现代电子产品的小空间要求。
    - 高可靠性: 特殊的终端设计能够承受 IRS 焊接过程,提高了长期使用的可靠性。
    - 高性能: 2,000 VAC 的介电强度和 2,500 V 冲击耐压,确保了产品在各种环境下的稳定性和耐用性。
    - 多型号选择: 多种额定电压和配置可供选择,满足不同应用需求。
    - 认证标准: 具备UL、CSA、BSI (EN62368-1) 认证,符合国际安全标准。

    4. 应用案例和使用建议


    - 应用案例: G6S 系列继电器广泛应用于电信设备、测量设备、办公自动化设备等。例如,在电信设备中用于信号传输切换;在测量设备中用于控制和保护电路。
    - 使用建议: 在安装过程中要注意检查继电器的线圈极性,并确保安装正确。对于需要更高可靠性或特殊环境条件的应用,可以选择具有 BSI 认证的型号。同时,应根据实际负载条件定期进行测试以确保性能稳定。

    5. 兼容性和支持


    - 兼容性: G6S 系列继电器与其他标准 PCB 设计兼容,便于集成到现有系统中。
    - 支持: 厂商提供详细的技术文档和支持服务,确保用户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题1: 继电器操作不稳定。
    - 解决方法: 检查电源电压是否在额定范围内,确认继电器与负载之间的连接是否牢固。
    - 问题2: 接触不良。
    - 解决方法: 清理继电器的触点,检查是否有污染物或腐蚀。
    - 问题3: 噪音大。
    - 解决方法: 检查是否有外部磁场干扰,或者调整继电器的安装位置。

    7. 总结和推荐


    G6S 表面贴装继电器凭借其紧凑设计、高可靠性和多功能性,在多种应用场合中表现出色。它在信号负载切换领域的卓越性能使其成为众多行业的首选。无论是在电信设备还是家用电器中,G6S 继电器都能提供可靠的性能和长久的使用寿命。因此,强烈推荐该产品用于需要高度可靠和紧凑继电器的项目。

G6S-2F-Y DC5参数

参数
交流开关电压 250V
直流开关电压 220V
运行时间 4ms
最大开关电流 2A
释放时间 4ms
负载电流额定值 -
线圈电流 40mA
直流线圈电压 5V
插入损耗 -
线圈电阻 125Ω
交流线圈电压 -
绝缘 -
触头外形 DPDT(2 Form C)
长*宽*高 14.8mm*9.2mm*9.2mm
通用封装 DIP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

G6S-2F-Y DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6S-2F-Y DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6S-2F-Y DC5 G6S-2F-Y DC5数据手册

G6S-2F-Y DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
