首页  >  产品百科  >  G2R-14 DC48

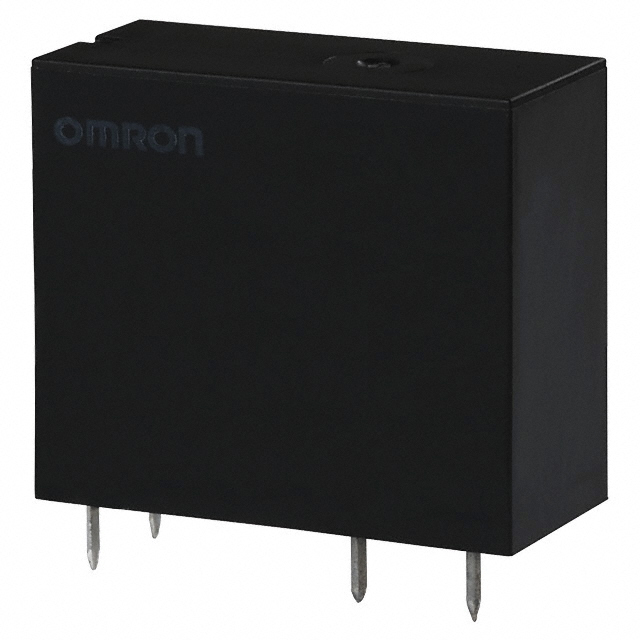

G2R-14 DC48

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 5ms 15ms 125V 48V 1 Form C (SPDT-NO, NC) 4.17KΩ 11.5mA 380V 通孔安装 29mm*13mm*25.5mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 信号继电器 G2R-14 DC48

G2R-14 DC48概述

    G2R PCB Power Relay

    产品简介


    G2R系列是广受欢迎的通用功率继电器之一,适用于单极10A和双极5A的应用场景。该系列产品具有安全导向设计,其介电强度为5000V,脉冲抗性为10000V。此外,该系列支持交流和直流操作线圈,以满足不同应用需求。

    技术参数


    G2R系列的技术参数涵盖了广泛的电气特性和工作环境条件,如下所示:
    - 额定电流和电阻:
    - 交流电压:12 VAC、24 VAC、100/(110) VAC、200/(220) VAC
    - 直流电压:5 VDC、6 VDC、12 VDC、24 VDC、48 VDC、100 VDC
    - 工作环境温度:
    - -40°C到70°C(无冰冻)
    - 工作环境湿度:
    - 5%至85%
    - 绝缘耐压:
    - 线圈与触点之间的耐压:5000VAC,50/60Hz,持续1分钟
    - 机械和电气耐久性:
    - 机械耐久性:18,000次/小时
    - 电气耐久性:1,800次/小时(在额定负载下)

    产品特点和优势


    G2R系列具备以下特点和优势:
    - 高可靠性: 采用双绕组设计,具有高稳定性和长寿命。
    - 宽泛的工作范围: 支持多种电压等级,适用于各种应用场景。
    - 高绝缘性能: 具有高介电强度和脉冲抗性,确保在高电压环境下工作的安全性。
    - 环境适应性强: 工作温度范围宽,适用性强。

    应用案例和使用建议


    G2R系列广泛应用于各种自动化控制系统、工业设备和消费电子产品中。例如,在汽车电子系统中,G2R可以用于控制发动机冷却系统的风扇;在智能家居中,可用于智能插座的电源开关控制。为了保证最佳性能,建议在选择型号时根据具体应用的电压和电流要求进行匹配。

    兼容性和支持


    G2R系列提供了多种封装形式,包括标准封装和快速连接封装,便于安装和维护。此外,该产品还支持超声波清洁和全波整流,提高了清洗和维护效率。制造商提供了详尽的文档和支持服务,以确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    1. 问题: 为什么接触电阻有时会变大?
    - 解决办法: 可能是由于触点氧化或污染造成的。建议定期清洁触点以保持良好接触。
    2. 问题: 如何提高开关频率?
    - 解决办法: 确保良好的通风和散热,避免过热影响电气性能。
    3. 问题: 在极端环境中如何保护G2R?
    - 解决办法: 选用全密封型型号,并确保良好的密封和防水措施。

    总结和推荐


    G2R系列是一款高度可靠的通用功率继电器,具有宽泛的电压和电流范围,适用于多种应用场景。其优异的电气特性和环境适应性使其成为自动化控制系统的理想选择。建议用户根据具体需求选择合适的型号,并严格按照规范进行安装和维护。总的来说,G2R系列是一个值得推荐的产品。

G2R-14 DC48参数

参数
交流线圈电压 -
线圈电阻 4.17KΩ
直流线圈电压 48V
插入损耗 -
运行时间 15ms
最大开关电流 -
触头外形 1 Form C (SPDT-NO, NC)
直流开关电压 125V
负载电流额定值 -
交流开关电压 380V
线圈电流 11.5mA
释放时间 5ms
绝缘 -
长*宽*高 29mm*13mm*25.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G2R-14 DC48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-14 DC48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G2R-14 DC48 G2R-14 DC48数据手册

G2R-14 DC48封装设计

查看详情并下载
Symbol
Footprint
3D Model
