J7KCA40DC24

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 4极, 触点2 A
供应商型号: 2155182
供应商: 海外现货
标准整包数: 0

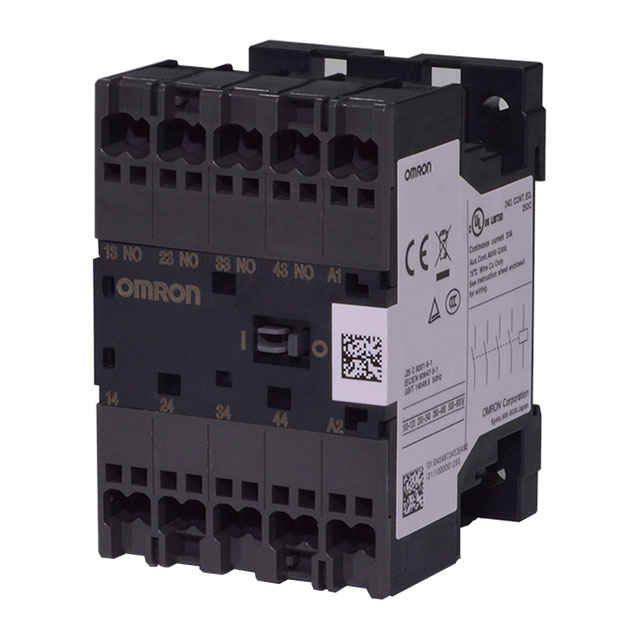

OMRON/欧姆龙 接触器 J7KCA40DC24

J7KCA40DC24概述

    辅助继电器(接触器继电器)J7KCA系列

    产品简介


    J7KCA系列辅助继电器具有与J7KC电磁接触器相同的外形,是标准面板设计的理想选择。这种继电器广泛应用于自动化控制和工业制造等领域,具备多种触点配置以适应不同的控制需求。

    技术参数


    J7KCA系列辅助继电器的技术参数如下:
    - 触点配置:4PST-4NO、4PST-3NO 1NC、4PST-2NO 2NC
    - 线圈电压:交流24V、交流48V、交流100V、交流110V、交流120V、交流200V、交流220V、交流230V、交流240V、交流380V、交流400V、交流440V、交流500V、直流12V、直流24V、直流48V、直流60V、直流100V、直流110V、直流120V、直流200V、直流210V、直流220V
    - 线圈功耗:交流200V时为22VA(闭合时),4.5VA(保持时)
    - 必须操作电压:交流24V时为21-27VAC,直流24V时为10-11VDC
    - 释放电压:交流24V时为80-89VAC,直流24V时为4-6VDC
    - 操作时间:17-26毫秒
    - 释放时间:6-16毫秒
    - 频率:50Hz、60Hz
    - 温度范围:-10至+55°C(平均日温不应超过35°C)
    - 存储温度:-40至+65°C
    - 相对湿度:45%-85%RH(无冷凝或冰冻)

    产品特点和优势


    - Push-In Plus接线技术:节省接线和维护时间。
    - 世界最小尺寸:据欧姆龙调查(截至2019年8月)。
    - 高接触可靠性:通过双叉形触点确保最小5VDC,3mA的操作条件。
    - 组合配置:可与辅助触点单元组合配置出多种触点变化。
    - 标配浪涌吸收单元:适用于直流操作。
    - 认证符合主要安全标准:如EN 60947-5-1、UL 60947-4-1等。

    应用案例和使用建议


    J7KCA系列辅助继电器广泛应用于各种自动化控制系统,特别是在需要频繁切换和可靠性能的环境中。例如,在工业生产线上,J7KCA系列可用于电机控制和保护系统。对于使用建议,应确保接线正确且电压稳定,遵循安全注意事项,避免过载和过度振动,以延长使用寿命。

    兼容性和支持


    J7KCA系列辅助继电器与其他电子元器件或设备具有良好的兼容性,但具体兼容性信息可参考厂商提供的文档。厂商提供详细的维护和支持服务,确保客户能够得到及时的技术帮助。

    常见问题与解决方案


    1. 问:如何安装继电器?
    - 答:首先倾斜继电器约10°,将电源侧钩子卡在导轨上并轻轻向下推。接着将继电器压紧导轨,并抬起使负载侧钩子也卡在导轨上。确认负载侧钩子已正确卡住。

    2. 问:如何移除继电器?
    - 答:手持继电器顶部和底部,向下按压以释放下部钩子,然后直接取出继电器。

    3. 问:为什么继电器会频繁跳闸?
    - 答:可能是由于接线错误、负载过大或电压波动。请检查接线和负载情况,并确保电压稳定在规定范围内。

    总结和推荐


    J7KCA系列辅助继电器以其小巧的体积、可靠的触点结构和多种触点配置成为市场上非常受欢迎的产品。其独特的Push-In Plus接线技术和高接触可靠性使其非常适合在各种工业环境中使用。总体而言,强烈推荐此款产品用于需要高性能和高可靠性的自动化控制系统。

J7KCA40DC24参数

参数
必须吸合电压 20.4V(DC)
交流开关电压 -
直流线圈电压 24V
释放时间 -
额定接触电流 -
必须释放电压 2.4V(DC)
直流开关电压 -
线圈电流 -
运行时间 -
开关功能 -
触头外形 -
交流线圈电压 -
安装方式 DIN导轨安装,底座安装,弹簧安装
零件状态 在售
包装方式 盒装

J7KCA40DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KCA40DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7KCA40DC24 J7KCA40DC24数据手册

J7KCA40DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
