G6K-2G-Y-TR DC3

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, HFD31, 线圈电压3V 直流, 双刀双掷, 表面贴装
供应商型号: 653-G6K-2G-Y-TRDC3
供应商: Mouser
标准整包数: 1

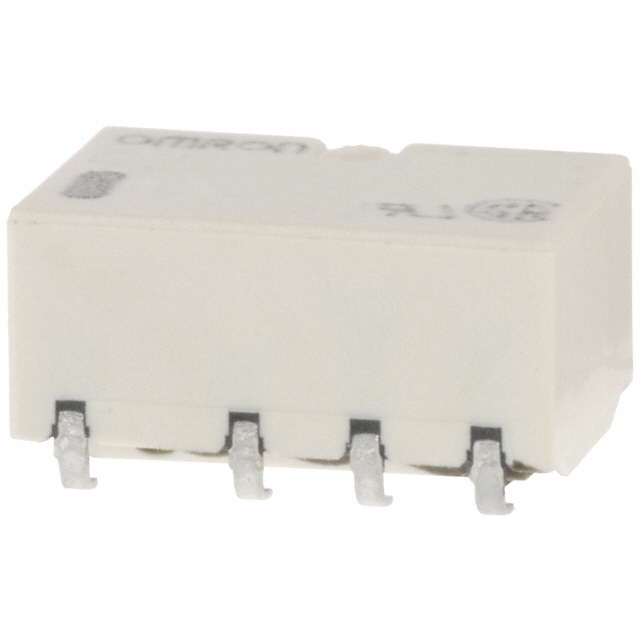

OMRON/欧姆龙 信号继电器 G6K-2G-Y-TR DC3

G6K-2G-Y-TR DC3概述


    产品简介


    G6K表面贴装继电器是一款用于高密度安装的小型化继电器,以其紧凑的设计和卓越的电气特性而闻名。该继电器具有多种型号,适用于多种应用领域,包括电信设备、办公自动化机器、测试和测量设备、楼宇自动化系统、安全设备、工业设备、娱乐设备和家用电器。

    技术参数


    - 外形尺寸: 5.2 mm (H) × 6.5 mm (W) × 10 mm (L)
    - 额定电流: 2A
    - 工作电压范围: 3 VDC - 24 VDC
    - 接触电阻: 最大100 mΩ
    - 绝缘电阻: 最小1,000 MΩ (500 VDC)
    - 介质强度: 1,500 VAC (50/60 Hz, 1分钟)
    - 冲击电阻: 破坏性振动: 10-55-10 Hz, 2.5 mm单振幅; 非破坏性振动: 10-55-10 Hz, 1.65 mm单振幅
    - 操作温度范围: -40°C 至 +85°C
    - 重量: 约0.7克

    产品特点和优势


    1. 最小化封装面积: 尺寸为5.2 mm (H) × 6.5 mm (W) × 10 mm (L),使其成为高密度电路板的理想选择。
    2. 低轮廓设计: 5.2 mm的低轮廓提高了安装效率。
    3. 轻量化设计: 仅重0.7克,有助于高速安装。
    4. 高红外辐射效率: 终端结构可使终端温度容易上升,从而确保优秀的焊接效果。
    5. 高性能电气特性: 拥有1,500 VAC的介电强度,符合FCC标准。
    6. 高可靠性: 机械操作次数可达50,000,000次,电气操作次数可达100,000次。

    应用案例和使用建议


    - 应用案例: 电信设备中的信号切换、工业自动化设备中的控制系统。
    - 使用建议: 在安装时要确保终端排列正确,并根据实际应用环境调整供电电压,以获得最佳性能。

    兼容性和支持


    - 兼容性: 支持2.54毫米终端间距,可以与其他符合相同规格的设备兼容。
    - 支持: 该产品由制造商提供全面的技术支持和维护服务。

    常见问题与解决方案


    1. 问题: 接触电阻过高。
    - 解决方案: 确保所有连接牢固且清洁,避免过载。
    2. 问题: 继电器无法正常工作。
    - 解决方案: 检查电源电压是否符合要求,并确认接线无误。
    3. 问题: 环境湿度影响继电器性能。
    - 解决方案: 保持工作环境干燥,避免冷凝和结冰。

    总结和推荐


    G6K表面贴装继电器以其小巧的体积、高可靠性、良好的电气特性和广泛的适用性,在市场上具有较高的竞争力。适合用于各种需要高密度安装的应用场合。鉴于其优异的技术参数和性能,强烈推荐使用该产品。

G6K-2G-Y-TR DC3参数

参数
直流开关电压 60V
运行时间 3ms
最大开关电流 -
交流线圈电压 -
插入损耗 -
负载电流额定值 -
交流开关电压 125V
触头外形 DPDT(2 Form C)
绝缘 -
线圈电流 33mA
释放时间 3ms
直流线圈电压 3V
线圈电阻 91Ω
长*宽*高 10mm*6.5mm*6.5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G6K-2G-Y-TR DC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2G-Y-TR DC3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2G-Y-TR DC3 G6K-2G-Y-TR DC3数据手册

G6K-2G-Y-TR DC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.945 ¥ 41.7853
10+ $ 4.213 ¥ 35.5999
25+ $ 3.8232 ¥ 32.306
100+ $ 3.402 ¥ 28.7469
250+ $ 3.24 ¥ 27.378
500+ $ 2.982 ¥ 25.1979
1000+ $ 2.562 ¥ 21.6489
1800+ $ 2.499 ¥ 21.1166
库存: 1638
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.78
直接购买
加入购物车
