G6EU-134P-US 12DC

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, 线圈电压12V 直流, 单刀双掷, PCB(印刷电路板)安装
供应商型号: 6839463
供应商: 海外现货
标准整包数: 1

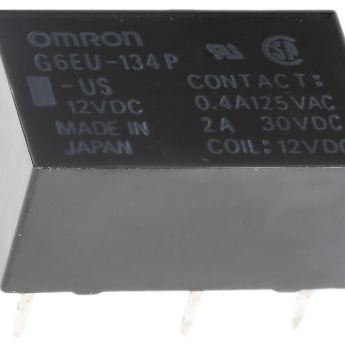

OMRON/欧姆龙 信号继电器 G6EU-134P-US 12DC

G6EU-134P-US 12DC概述


    产品简介


    PCB Relay G6E
    PCB Relay G6E 是一款小型化的敏感单刀双掷信号开关继电器。该产品设计紧凑,灵敏度高(仅需98毫瓦的吸合线圈功率),并采用全密封结构,可有效减少电磁干扰和接触反弹时间。此外,G6E系列还包括单绕组和双绕组两种保持型继电器。

    技术参数


    - 额定电压:3 VDC、5 VDC、6 VDC、9 VDC、12 VDC、24 VDC、48 VDC
    - 额定电流:
    - 单稳态型:0.2 A,250 VAC(通用)
    - 保持型:0.6 A,125 VAC(通用)
    - 电阻负载型:2 A,30 VDC
    - 通用电阻负载型:0.6 A,125 VAC(仅限Ag接触)
    - 线圈电阻:45Ω至5760Ω(根据额定电压不同)
    - 吸合电压:最大为额定电压的70%
    - 释放电压:最小为额定电压的10%
    - 最大电压:在23°C时为额定电压的190%
    - 电源消耗:约200毫瓦
    - 必须设置电压:最大为额定电压的70%
    - 绝缘电阻:最小1000兆欧(施加500VDC时)
    - 介质耐压:1500VAC,50/60Hz,持续1分钟(线圈对触点间)
    - 冲击振动:最大承受振动速度1000 m/s²,最大承受冲击速度300 m/s²
    - 环境温度:工作范围-40°C至70°C
    - 环境湿度:5%至85%

    产品特点和优势


    1. 高灵敏度:只需98毫瓦的吸合线圈功率,大大降低了能耗。
    2. 全密封结构:提高了抗尘、防水和防锈能力,增强了长期稳定性和可靠性。
    3. 独特的移动环形臂设计:减小了继电器尺寸,减少了磁干扰和接触反弹时间,从而延长了使用寿命。
    4. 双绕组保持型继电器:提供双倍可靠性,适用于高要求的电路设计。

    应用案例和使用建议


    1. 使用案例:G6E系列广泛应用于各种电路板设计中,如电信设备、医疗设备、工业控制和家用电器等。例如,在电信设备中用于信号切换,或在医疗设备中作为重要的安全保护组件。
    2. 使用建议:安装多个继电器时应确保之间有足够的空间以避免相互影响。使用直流负载时应注意接线方向,以避免接触运动量的影响。为延长使用寿命,建议使用符合特定标准的继电器型号,如用于超声波清洗的型号。

    兼容性和支持


    G6E系列已获得UL和CSA认证,确保了其在多个国家和地区的合规性。此外,制造商提供了详细的技术支持和售后服务,确保客户能够充分利用这些产品。

    常见问题与解决方案


    1. 问:如何选择合适的继电器型号?
    - 答:根据具体的应用需求和负载条件,选择相应的额定电压、额定电流和接触形式。
    2. 问:如何确保继电器的正常运行?
    - 答:遵循手册中的操作指南,避免长时间连续通电,定期检查绝缘电阻和接触电阻,及时更换损坏的部件。
    3. 问:如何正确清洗继电器?
    - 答:避免使用超声波清洗,推荐使用水基或酒精溶剂,并且溶剂温度不超过40°C。

    总结和推荐


    综上所述,G6E系列继电器凭借其高灵敏度、高可靠性和紧凑的设计,在多种应用领域表现出色。它不仅能够满足严格的电气特性和环境要求,还具有良好的使用寿命和安全性。因此,我们强烈推荐在需要高性能继电器的电路设计中使用G6E系列。
    通过本文档的详细解析,相信读者能够更深入地了解G6E继电器的技术细节和应用场景,从而更好地利用这一优质产品。

G6EU-134P-US 12DC参数

参数
运行时间 -
释放时间 -
直流线圈电压 12V
交流开关电压 250V
交流线圈电压 -
绝缘 -
线圈电阻 720Ω
插入损耗 -
负载电流额定值 -
触头外形 -
直流开关电压 220V
最大开关电流 3A
线圈电流 -
长*宽*高 16mm*8mm*8mm
通用封装 SPDT
安装方式 PCB安装,通孔安装

G6EU-134P-US 12DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6EU-134P-US 12DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6EU-134P-US 12DC G6EU-134P-US 12DC数据手册

G6EU-134P-US 12DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
