G6AU-234P 24DC

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, 线圈电压24V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: 6840362
供应商: 海外现货
标准整包数: 1

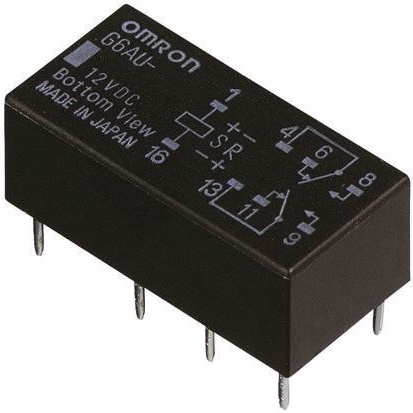

OMRON/欧姆龙 信号继电器 G6AU-234P 24DC

G6AU-234P 24DC概述

    PCB Relay G6A 技术手册

    产品简介


    PCB Relay G6A 是一种完全密封的继电器,专为电信设备设计。它具备高脉冲耐压特性,适用于需要高稳定性的应用场合。G6A 继电器具有多种型号,包括单侧稳定型、单绕组磁保持型和双绕组磁保持型,可适应不同的电流和电压需求。其主要特点包括低灵敏度、低热电势模型,能够通过数字电路驱动,且体积小、便于安装。

    技术参数


    | 参数 | 单侧稳定型 | 单绕组磁保持型 | 双绕组磁保持型 |
    ||
    | 额定电压(VDC) | 3, 4.5, 5, 6, 9, 12, 24, 48 | 3, 4.5, 5, 6, 9, 12, 24, 48 | 3, 4.5, 5, 6, 9, 12, 24, 48 |
    | 额定电流(mA) | 见下表 | 见下表 | 见下表 |
    | 线圈电阻(Ω) | 见下表 | 见下表 | 见下表 |
    | 必须操作电压(V) | 最大额定电压的70% | 最大额定电压的70% | 最大额定电压的70% |
    | 必须释放电压(V) | 最小额定电压的10% | 最小额定电压的10% | 最小额定电压的10% |
    | 最大电压(V) | 200% 的额定电压 | 200% 的额定电压 | 200% 的额定电压 |
    | 功率消耗(mW) | 见下表 | 见下表 | 见下表 |

    产品特点和优势


    1. 高敏感度:能被数字电路驱动,适合各种复杂应用。
    2. 水平设计:适合1/2英寸PCB机架,便于安装和维护。
    3. 低磁泄露:可以并排安装,减少磁场干扰。
    4. 低热电势:特殊型号提供低热电势选项,适合对精度要求高的应用。
    5. 高稳定性:高脉冲耐压能力符合FCC标准,确保长期运行稳定。

    应用案例和使用建议


    G6A继电器广泛应用于电信设备中,例如交换机、路由器等。在设计电路时,考虑到其高脉冲耐压特性,可以减少外部保护电路的需求。对于长时间连续通电的应用,建议使用磁保持型继电器以提高可靠性。

    兼容性和支持


    G6A继电器已通过UL114, UL478和CSA C22.2认证,支持DC电源电压范围3V到48V,适用于多种电气系统。厂商提供了详细的安装指南和技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 长期连续通电导致接触不稳定 | 使用磁保持型继电器或设计保护电路 |
    | 洗涤时温度过高 | 使用水基或酒精溶剂,温度低于40℃ |
    | 连接不良 | 确认焊接质量和接触压力 |

    总结和推荐


    综上所述,G6A继电器以其高稳定性和广泛的适用性,在电信设备领域表现出色。无论是单侧稳定型还是磁保持型,都能满足不同应用场景的需求。鉴于其高性能和高可靠性,强烈推荐在需要高可靠性和稳定性的场合使用。

G6AU-234P 24DC参数

参数
负载电流额定值 -
线圈电阻 5.76KΩ
最大开关电流 2A
直流线圈电压 24V
直流开关电压 220V
运行时间 -
释放时间 -
触头外形 -
交流开关电压 250V
线圈电流 -
插入损耗 -
交流线圈电压 -
绝缘 -
长*宽*高 20.2mm*8.4mm*8.4mm
安装方式 PCB安装,通孔安装

G6AU-234P 24DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6AU-234P 24DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6AU-234P 24DC G6AU-234P 24DC数据手册

G6AU-234P 24DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
