G5V-2-DC48

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, MT, 线圈电压48V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: TS-G5V2DC48
供应商: 海外现货
标准整包数: 25

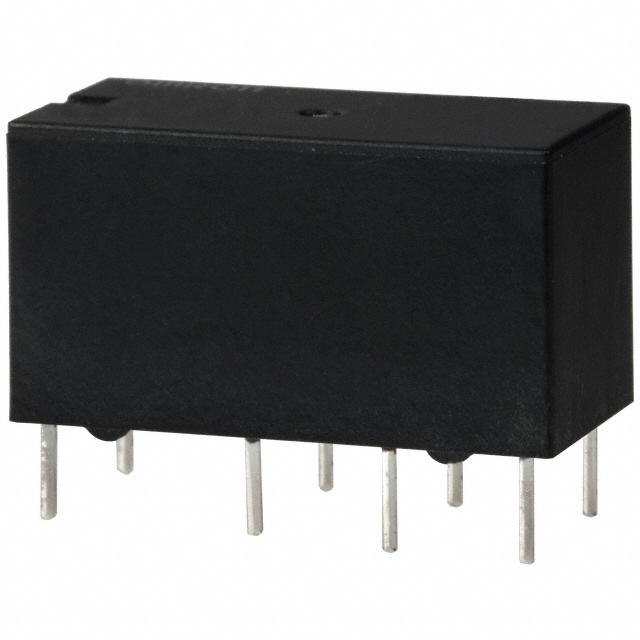

OMRON/欧姆龙 信号继电器 G5V-2-DC48

G5V-2-DC48概述

    G5V-2 低信号继电器技术手册

    产品简介


    G5V-2 低信号继电器是一款通用型两极继电器,适用于信号电路。该继电器具有低成本、结构紧凑、高性能的特点。它广泛应用于通信设备、安全设备等领域。其通用的DIL终端布局使其易于集成到各种电路设计中。

    技术参数


    - 类型:通用型,双极,表面贴装式
    - 额定电压范围:3VDC 至 48VDC
    - 接触形式:双极/双掷(2c)
    - 最大切换电流:2A
    - 最大切换电压:125VAC / 125VDC
    - 接触电阻:标准型≤50mΩ,高灵敏度型≤100mΩ
    - 绝缘电阻:最小1,000MΩ(500VDC)
    - 耐压能力:1,000VAC(线圈对触点)、750VAC(同极触点间)、1,500V(冲击耐受电压)
    - 振动和冲击抵抗:振动频率为10Hz至55Hz,加速度为1,000m/s²(破坏级),200m/s²(故障级)
    - 操作时间:7ms以内(标准型)
    - 释放时间:3ms以内(标准型)

    产品特点和优势


    1. 高可靠性:采用双叉交叉接触设计,具有高环境抵抗力,能够确保长期稳定运行。
    2. 全面密封:完全密封设计提高了环境适应性,降低了灰尘和湿气的影响。
    3. 认证标准:通过UL和CSA认证,符合FCC第68部分的标准要求,确保在各种环境下使用可靠。
    4. 耐用性强:机械寿命高达15,000,000次操作,电气寿命高达100,000次操作。

    应用案例和使用建议


    - 应用案例:应用于电信设备和安全设备。
    - 使用建议:由于该继电器的连续通电可能会导致接触不稳定,因此在使用时应注意避免长时间连续通电的情况,同时采用适当的电路设计来保护接触和线圈。

    兼容性和支持


    - 兼容性:可与多种电子设备和系统兼容,例如通信系统、安全系统等。
    - 支持:制造商提供详细的技术文档和售后支持,用户可以根据需要联系技术支持。

    常见问题与解决方案


    1. 问题:长时间通电导致接触不稳定。
    - 解决方案:确保继电器在正常工作条件下使用,避免长时间连续通电。可以设计电路以防止过热。

    2. 问题:继电器无法正常工作。
    - 解决方案:检查接线和电源输入是否正确,确认接线和电路连接无误。必要时联系技术支持进行进一步诊断。

    总结和推荐


    G5V-2 低信号继电器是一款可靠的、高性能的继电器产品,适用于多种电子设备和系统的信号控制。它的高可靠性和广泛的适用范围使其成为工业应用中的理想选择。鉴于其优异的性能和较高的性价比,我们强烈推荐使用这款继电器。

G5V-2-DC48参数

参数
直流线圈电压 48V
直流开关电压 125V
交流开关电压 125V
最大开关电流 2A
交流线圈电压 -
绝缘 -
触头外形 2 Form C (DPDT-NO, NC)
插入损耗 -
线圈电流 12mA
负载电流额定值 -
运行时间 7ms
线圈电阻 4KΩ
释放时间 3ms
长*宽*高 20.5mm*10mm*11.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G5V-2-DC48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5V-2-DC48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G5V-2-DC48 G5V-2-DC48数据手册

G5V-2-DC48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.477
50+ $ 3.2643
100+ $ 3.0666
250+ $ 2.736
500+ $ 2.6676
1000+ $ 2.622
库存: 425
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: $ 86.92
