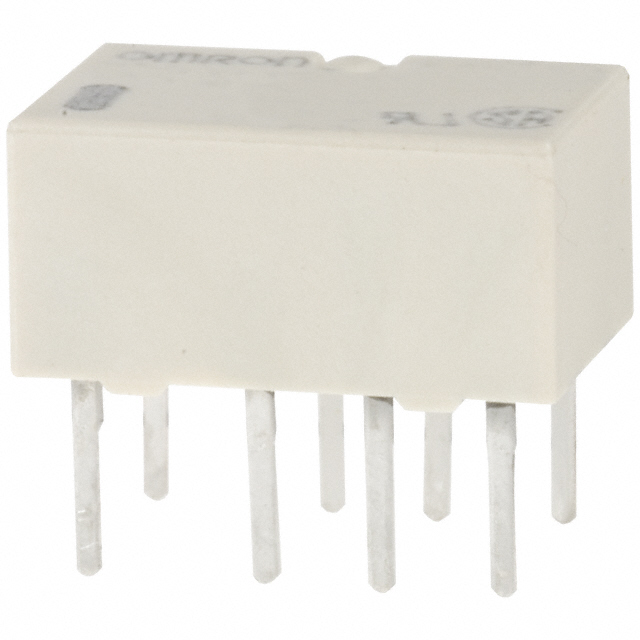

G6KU-2P-Y DC24

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 1A 60V 24V DPDT(2 Form C) 5.22KΩ 4.6mA 125V DIP 通孔安装 10mm(长度)*6.5mm(高度)
供应商型号: 653-G6KU-2P-YDC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 信号继电器 G6KU-2P-Y DC24

G6KU-2P-Y DC24概述


    产品简介


    G6K系列表面贴装继电器是目前市场上最小的表面贴装继电器之一。该系列产品以其紧凑的设计、高可靠性及多样的应用范围受到广泛关注。G6K系列主要适用于电信设备、办公自动化设备、测试测量设备、楼宇自动化设备、安全设备、工业设备、娱乐设备及家用电器等多个领域。

    技术参数


    - 尺寸:高度5.2毫米×宽度6.5毫米×长度10毫米(型号G6K(U)-2F(-Y))
    - 重量:约0.7克
    - 额定载流能力:2安培
    - 绝缘电阻:最小1000兆欧(施加500伏直流电)
    - 介质强度:线圈对触点间1500伏交流电,50/60赫兹持续1分钟
    - 冲击与振动耐受性:满足10-55-10Hz频率下的机械冲击与振动要求
    - 工作温度范围:-40至+85摄氏度
    - 工作湿度范围:5%至85%
    - 开关电压:最高125伏交流电,最高60伏直流电
    - 电源电压:3伏直流电至24伏直流电

    产品特点和优势


    G6K系列继电器具有以下几个显著的特点和优势:
    - 最小化占用空间:其紧凑设计使得G6K系列能够在高密度安装环境中有效利用空间。
    - 提高焊接效率:独特的终端结构能够提升红外焊接效率。
    - 卓越的电气性能:具备出色的介电强度和脉冲承受电压,确保长期稳定运行。
    - 多样化终端类型:提供不同的终端形状以适应各种应用场景,如F型、G型、P型。
    - 广泛的应用范围:适用于多种行业,包括电信、工业、消费电子等领域。

    应用案例和使用建议


    G6K系列继电器已经在多个应用中展示出卓越性能,例如:
    - 电信设备:为电信设备提供稳定的信号切换功能。
    - 测试与测量设备:应用于需要精确控制信号路径的设备中。
    - 工业自动化设备:作为系统中关键的信号控制组件,提高系统的可靠性和效率。
    使用建议:
    - 确保在正确的工作温度和湿度范围内使用,避免因极端条件导致性能下降。
    - 使用前仔细检查继电器的连接方式和极性,避免错误安装影响正常使用。

    兼容性和支持


    G6K系列继电器采用标准的2.54毫米间距终端,便于与其他常用电子元件进行集成。此外,厂商还提供了详细的维护文档和技术支持服务,确保客户在使用过程中能够得到充分的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常工作 | 检查接线和电源电压是否符合规定 |
    | 接触电阻过高 | 清理触点或更换继电器 |

    总结和推荐


    综上所述,G6K系列表面贴装继电器凭借其紧凑的设计、出色的电气性能以及广泛应用范围,在市场上具有很强的竞争优势。对于需要高密度安装、高可靠性要求的应用场景,G6K系列继电器是一个值得推荐的选择。建议在选购时结合具体应用场景及需求,选择合适的型号和配置。

G6KU-2P-Y DC24参数

参数
触头外形 DPDT(2 Form C)
线圈电阻 5.22KΩ
直流开关电压 60V
插入损耗 -
最大开关电流 1A
直流线圈电压 24V
绝缘 -
释放时间 3ms
线圈电流 4.6mA
交流线圈电压 -
负载电流额定值 -
交流开关电压 125V
运行时间 3ms
长*宽*高 10mm(长度)*6.5mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G6KU-2P-Y DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6KU-2P-Y DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6KU-2P-Y DC24 G6KU-2P-Y DC24数据手册

G6KU-2P-Y DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
