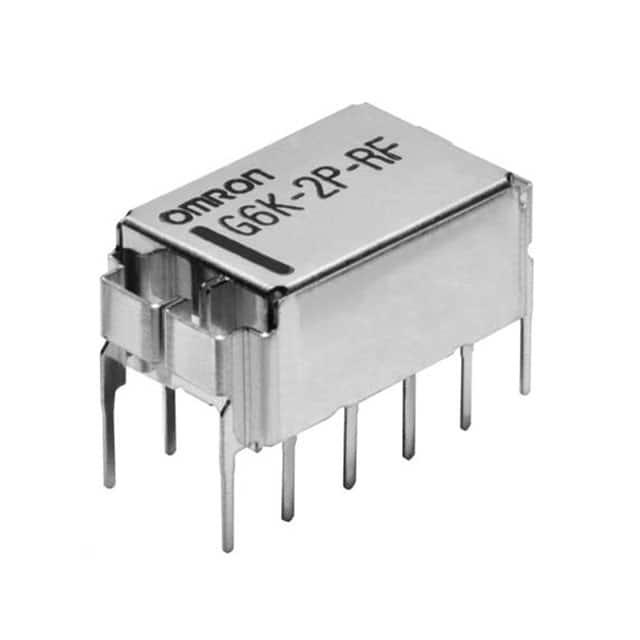

G6K-2P-RF DC24

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 1A 30dB 0.2dB 60V 24V DPDT(2 Form C) 5.22KΩ 4.6mA 125V DIP 通孔安装 13.3mm(长度)*6.9mm(高度)
供应商型号: 653-G6K2PRFDC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 信号继电器 G6K-2P-RF DC24

G6K-2P-RF DC24概述

    # G6K(U)-2F(P)-RF(-S, -T) 高频继电器技术手册解析

    1. 产品简介


    G6K(U)-2F(P)-RF(-S, -T)是一款表面贴装型高频继电器,专为满足1GHz至3GHz频率范围的高要求设计。这款继电器具有紧凑的尺寸(10.3 × 6.9 × 5.4 mm)和高可靠性,广泛应用于通信设备、广播及视听设备以及测试与测量设备等领域。凭借其卓越的高频性能和微型化设计,它在现代电子系统中占据了重要地位。
    主要特点
    - 高频率特性:提供高达1GHz(标准型号)或3GHz(扩展型号)的高频兼容性。
    - 高隔离度:同极接触隔离≥20 dB,不同极接触隔离≥30 dB。
    - 低插入损耗:插入损耗≤0.2 dB(1GHz),≤0.6 dB(3GHz)。
    - 宽工作温度范围:支持-40°C至70°C的操作环境。

    2. 技术参数


    以下是G6K(U)-2F(P)-RF(-S, -T)的技术规格列表:
    | 参数 | 值 |

    | 外形尺寸 | 10.3 × 6.9 × 5.4 mm |
    | 额定功率消耗 | ≤100 mW |
    | 接触电阻 | ≤100 mΩ |
    | 工作电压范围 | 3VDC至24VDC |
    | 开关负载电流 | 1A |
    | 最大开关电压 | 125VAC或60VDC |
    | 隔离度(1GHz) | 同极≥20 dB,异极≥30 dB |
    | 插入损耗(1GHz) | ≤0.2 dB |
    | 返回损耗(1GHz) | ≥10 dB |
    | 绝缘电阻 | ≥1,000 MΩ |
    | 操作时间 | 设置时间≤3ms |
    | 释放时间 | 释放时间≤3ms |

    3. 产品特点和优势


    G6K(U)-2F(P)-RF(-S, -T)具备多项独特功能和技术优势,使其在市场上脱颖而出:
    - 高频兼容性:能够无缝集成到需要高频率特性的电路中,例如射频信号处理系统。
    - 小型化设计:占用更少的空间,适合现代紧凑型电子产品的需求。
    - 高可靠性:经过严格的振动和冲击测试,确保长期稳定运行。
    - 低功耗:额定功率消耗仅为100mW,有效降低能耗。

    4. 应用案例和使用建议


    G6K(U)-2F(P)-RF(-S, -T)可应用于多种领域,包括但不限于:
    - 通信设备:用于无线通信系统的信号切换。
    - 测试与测量设备:作为精密仪器的核心组件。
    - 音频/视频设备:实现信号路径的精确控制。
    使用建议
    为了最大化产品性能,建议在使用前仔细检查焊接条件并遵循推荐的焊接工艺。此外,在极端环境条件下使用时需特别注意密封性和防潮措施。

    5. 兼容性和支持


    该继电器与大多数标准PCB布局兼容,并且提供多种版本以适应不同的应用需求。制造商提供全面的技术支持服务,包括样品请求、定制开发以及售后维护。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题1:继电器无法正常工作。
    - 原因:可能是由于焊接不当导致接触不良。
    - 解决方法:重新检查焊接质量并确保符合推荐的焊接条件。
    - 问题2:产品外观受损。
    - 原因:长时间暴露于潮湿环境中可能导致密封失效。
    - 解决方法:将产品存放在干燥处,并尽快投入使用。

    7. 总结和推荐


    综上所述,G6K(U)-2F(P)-RF(-S, -T)是一款高性能、多功能的高频继电器,适用于各种严苛的应用场景。其出色的高频性能、紧凑的设计以及广泛的适用性使其成为市场上极具竞争力的产品之一。我们强烈推荐此款继电器给需要高频率、小型化解决方案的工程师们。如果您正在寻找一款可靠且高效的继电器,那么G6K(U)-2F(P)-RF(-S, -T)将是您的理想选择!

G6K-2P-RF DC24参数

参数
最大开关电流 1A
直流开关电压 60V
触头外形 DPDT(2 Form C)
释放时间 3ms
插入损耗 0.2dB
线圈电阻 5.22KΩ
运行时间 3ms
绝缘 30dB
直流线圈电压 24V
交流开关电压 125V
线圈电流 4.6mA
交流线圈电压 -
负载电流额定值 -
长*宽*高 13.3mm(长度)*6.9mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

G6K-2P-RF DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2P-RF DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2P-RF DC24 G6K-2P-RF DC24数据手册

G6K-2P-RF DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
