G5V-2 DC3

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, MT, 线圈电压3V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号:
供应商:
标准整包数: 0

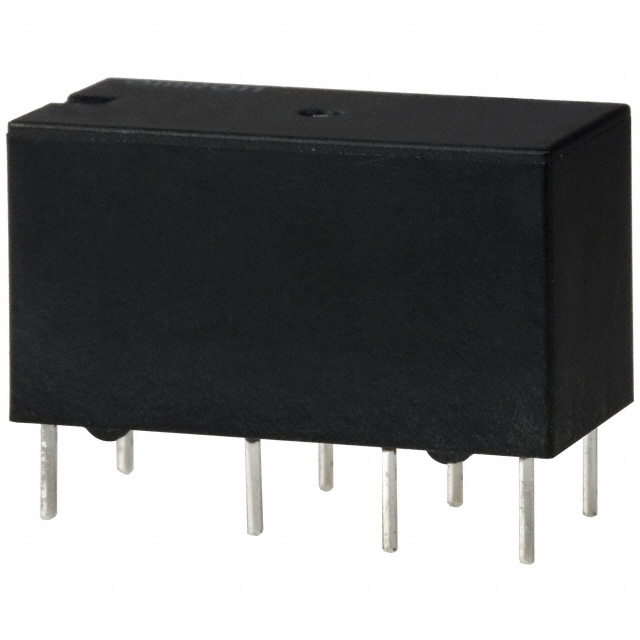

OMRON/欧姆龙 信号继电器 G5V-2 DC3

G5V-2 DC3概述

    G5V-2低信号继电器

    产品简介


    G5V-2是一款通用型的低信号继电器,专为信号电路设计,具有成本低廉、适用范围广泛的特点。它采用双极布局,适用于通信设备和安全设备等领域。此款继电器的设计旨在提供可靠的开关操作,在各种恶劣环境下均能保持稳定的性能。

    技术参数


    - 接触形式:双极(DPDT)
    - 额定电压:3 VDC至48 VDC
    - 接触电阻:标准型最大50 mΩ;高敏感型最大100 mΩ
    - 操作时间:最大7 ms
    - 释放时间:最大3 ms
    - 绝缘电阻:最小1,000 MΩ(施加500 VDC)
    - 耐压能力:1,000 VAC(介于线圈和接点之间);750 VAC(同极接点之间)
    - 冲击和振动:能够在高达1,000 m/s²的冲击下正常工作
    - 寿命:机械操作次数不低于15,000,000次,电气操作次数不低于100,000次
    - 温度范围:-25°C至70°C(无冰冻或冷凝现象)

    产品特点和优势


    G5V-2继电器具有以下显著特点:
    - 可靠性:采用完全密封结构,具备双分叉横梁接触,可在恶劣环境中提供高度可靠的开关操作。
    - 兼容性:符合FCC标准,拥有UL和CSA认证,保证了广泛的适应性和安全性。
    - 高性能:支持从10 μA到2 A的宽范围电流切换,适用于多种应用场景。

    应用案例和使用建议


    G5V-2继电器广泛应用于电信设备和安全设备中,特别是在需要稳定且可靠开关操作的应用场景。为了最大化发挥其性能,建议在设计电路时考虑以下几点:
    - 散热设计:由于长时间连续操作可能导致接触不稳定,需确保良好的散热措施。
    - 清洁处理:焊接后清洗时,应使用温水基或酒精基溶剂,避免高温。

    兼容性和支持


    G5V-2继电器兼容多种额定电压,易于集成到现有系统中。厂商提供了详尽的技术支持文档,包括安装指南和故障排除手册,确保用户能够充分利用其性能。

    常见问题与解决方案


    - 问题:在长时间连续操作下接触不稳
    - 解决方案:设计一个断电机制以防止长时间连续操作,确保散热良好。
    - 问题:接触电阻值超出预期
    - 解决方案:定期检查并校准继电器,确认操作条件是否符合制造商建议。

    总结和推荐


    总体而言,G5V-2低信号继电器是一款性价比极高的产品,适用于各类通信和安全设备。其优越的性能、可靠的操作能力和广泛的应用范围使其成为许多工程项目的理想选择。建议在进行电气系统设计时优先考虑此款继电器,以确保系统的长期稳定运行。

G5V-2 DC3参数

参数
线圈电流 167mA
释放时间 3ms
线圈电阻 18Ω
交流开关电压 125V
直流开关电压 125V
插入损耗 -
交流线圈电压 -
触头外形 DPDT(2 Form C)
最大开关电流 2A
直流线圈电压 3V
运行时间 7ms
负载电流额定值 -
绝缘 -
长*宽*高 20.5mm*10mm*11.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G5V-2 DC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5V-2 DC3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G5V-2 DC3 G5V-2 DC3数据手册

G5V-2 DC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
