G5V-2 DC9

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, MT, 线圈电压9V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号:
供应商:
标准整包数: 0

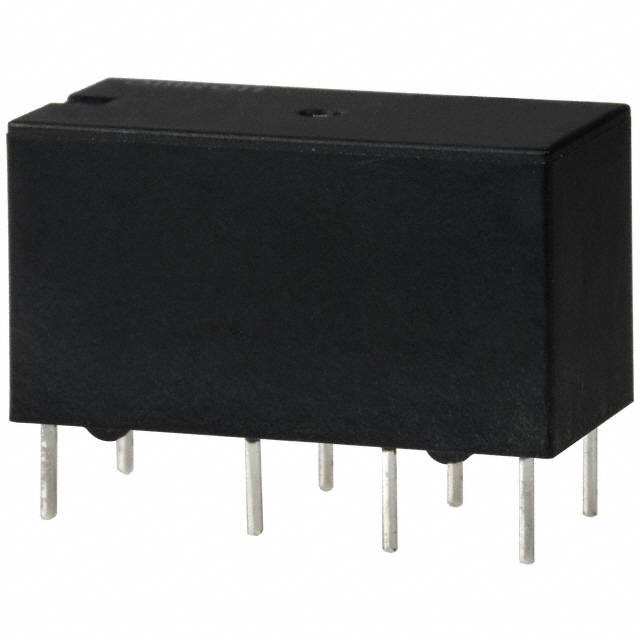

OMRON/欧姆龙 信号继电器 G5V-2 DC9

G5V-2 DC9概述

    # G5V-2 Low Signal Relay 技术手册

    1. 产品简介


    G5V-2 是一款通用型低信号继电器,适用于电信设备、安防设备等信号电路应用。该继电器采用双极设计(DPDT),具有高性价比和可靠性。其通用性的DIL终端布局方便集成到多种电路板设计中。G5V-2 系列继电器以其高性能和长寿命广泛应用于需要高可靠性连接的应用场景。
    主要特点:
    - 功能多样性:支持从微小信号(10μA)到较大电流(2A)范围的开关控制。
    - 环境适应性:全密封结构提供优异的防尘防水性能,同时具备较高的环境抗干扰能力。
    - 标准认证:符合FCC第68部分标准,且获得UL和CSA认证。
    应用领域:
    - 电信设备
    - 安防设备
    - 测量仪器仪表
    - 工业自动化控制

    2. 技术参数


    | 参数类别 | 具体值 |

    | 接触电阻 | ≤50mΩ(标准);≤100mΩ(高灵敏度) |
    | 操作时间 | 最大7ms |
    | 释放时间 | 最大3ms |
    | 绝缘电阻 | ≥1,000MΩ(施加500VDC测试电压) |
    | 耐压强度 | - 高压1kVAC,50/60Hz
    - 跨不同极性触点750VAC |
    | 脉冲耐受电压 | 1,500V(10次160µs脉冲) |
    | 额定电压范围 | 3VDC至48VDC |
    | 额定电流 | 最大2A |
    | 最大切换功率 | 电阻负载下最大切换125VAC或125VDC |

    3. 产品特点和优势


    G5V-2系列继电器具有以下独特优势:
    1. 高可靠性:通过全密封结构和高强度触点设计确保长期稳定运行。
    2. 多功能性:支持宽广的工作电压和电流范围,满足多样化的应用需求。
    3. 易用性:标准化的DIL终端布局使其适合各种印刷电路板设计。
    4. 环境适应性强:能够在-25℃至65℃的温度范围内可靠工作,符合RoHS环保标准。

    4. 应用案例和使用建议


    应用案例:
    - 电信设备:用于控制电话交换机线路的连接和断开。
    - 安防系统:作为报警触发开关,保证信号传输的安全性和及时性。
    使用建议:
    - 接线设计:请确保电路中存在保险装置以防止过流损坏。
    - 长期运行:避免长时间保持通电状态,以免因发热影响接触质量。

    5. 兼容性和支持


    - 兼容性:G5V-2 系列继电器与主流 PCB 尺寸完全匹配,易于安装。
    - 支持服务:OMRON 提供详尽的技术文档及客户支持,确保用户能够正确使用产品并获得售后服务保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻异常增大 | 检查连接点是否有灰尘或氧化层 |
    | 开关响应延迟 | 调整驱动电压至推荐范围内 |
    | 温度过高 | 确保散热条件良好,必要时增加通风设备 |

    7. 总结和推荐


    综合评估
    G5V-2 系列低信号继电器凭借其紧凑的设计、广泛的适用性和高可靠性,在信号控制领域表现出色。其在恶劣环境下依然保持稳定的性能,是一款极具竞争力的产品。
    推荐使用场景
    强烈推荐用于需要频繁切换且对接触可靠性要求高的场景,如工业控制系统、通信设备及安全监测系统。
    通过本文的详细解读,希望您能更好地了解 G5V-2 的特性和应用场景,从而为您的项目选择合适的解决方案。

G5V-2 DC9参数

参数
直流开关电压 125V
交流线圈电压 -
插入损耗 -
最大开关电流 2A
运行时间 7ms
释放时间 3ms
触头外形 DPDT(2 Form C)
交流开关电压 125V
绝缘 -
直流线圈电压 9V
负载电流额定值 -
线圈电流 55.6mA
线圈电阻 162Ω
长*宽*高 20.5mm*10mm*11.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G5V-2 DC9厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5V-2 DC9数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G5V-2 DC9 G5V-2 DC9数据手册
