K8AKPM1200240VAC

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-PM 系列, 用于相位监测, 单刀双掷, DIN 导轨安装
供应商型号: 8193258
供应商: 海外现货
标准整包数: 1

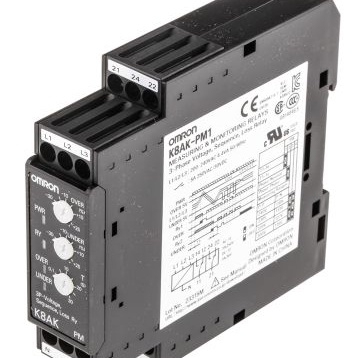

OMRON/欧姆龙 信号继电器 K8AKPM1200240VAC

K8AKPM1200240VAC概述

    三相电压及相序相位失检测继电器 K8AK-PM

    产品简介


    三相电压及相序相位失检测继电器(型号:K8AK-PM)专为工业设施和设备中的三相电源监控而设计。此继电器可以有效监测三相电源的过压、欠压、相序错误和相位丢失现象,适用于三相3线和4线系统。

    技术参数


    - 额定输入电压:
    - K8AK-PM1: 三相3线模式下为200、220、230、240 VAC;四线模式下为115、127、133、138 VAC
    - K8AK-PM2: 三相3线模式下为380、400、415、480 VAC;四线模式下为220、230、240、277 VAC
    - 输入负载:约4.4 VA
    - 操作设定范围:过压-30%至25%,欠压-30%至25%
    - 复位值:操作值的5%(固定)
    - 输出:两个单刀双掷(SPDT)继电器,5 A,250 VAC(电阻负载)
    - 防护等级:IP20
    - 工作温度:-20至60°C
    - 存储温度:-25至65°C
    - 工作湿度:25%至85%(无冷凝)
    - 储存湿度:25%至85%(无冷凝)
    - 认证标准:符合EN 60947-5-1, UL 508, 韩国无线电波法等

    产品特点和优势


    K8AK-PM的主要优势在于其出色的抗干扰能力,能够有效抵抗逆变器噪声,并且通过简单调整DIP开关即可适用于不同类型的三相电源。它具有两个独立的继电器分别用于过压和欠压检测,且具有自动复位功能。这些特点使其成为工业应用中理想的电源监控解决方案。

    应用案例和使用建议


    - 应用场景:适用于各种工业环境中的三相电源监控,如制造工厂、发电站等。例如,在电力供应中断后,K8AK-PM能够迅速检测到异常并发出报警信号,以保护重要设备免受损害。
    - 使用建议:在安装时务必确保正确设置DIP开关,避免相序错误导致误报。定期检查维护,特别是在高湿度或极端温度环境下,要确保产品的正常运行。

    兼容性和支持


    - 兼容性:支持全球范围内不同电压规格的三相电源系统,通过DIP开关切换实现不同的输入电压配置。
    - 支持与维护:厂商提供详细的安装和操作指南,并对安全标准进行持续更新。用户可以通过访问官方网站获取最新的安全认证信息。

    常见问题与解决方案


    - 问题1:如何设置过压阈值?
    - 解决方案:使用过压调节旋钮(OVER),根据具体的应用需求进行调节。确保在调节过程中有正确的输入电压。

    - 问题2:在何种情况下继电器会动作?
    - 解决方案:当输入电压超出或低于设定的阈值,并且经过设定的操作时间后,继电器将动作并触发相应的报警指示灯。

    总结和推荐


    K8AK-PM是一款性能稳定、可靠性高的三相电压及相序相位失检测继电器。其独特的设计使其适用于多种工业环境,并能有效地保障三相电源系统的安全性。鉴于其优异的技术参数和广泛的适用性,强烈推荐使用K8AK-PM来监控三相电源系统。

K8AKPM1200240VAC参数

参数
运行时间 -
交流开关电压 -
直流线圈电压 -
线圈电阻 -
负载电流额定值 -
交流线圈电压 -
直流开关电压 -
插入损耗 -
触头外形 -
最大开关电流 -
绝缘 -
释放时间 -
线圈电流 -
长*宽*高 100mm*22.5mm*90mm
安装方式 DIN导轨安装,螺纹安装
