G6KU-2F-RF DC5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 高频继电器, 最大线圈频率1GHz, 线圈电压5V 直流, 双刀双掷, 线圈功率100mW, 银合金触点
供应商型号: J-OMRO-0089743
供应商: Chip1stop
标准整包数: 1

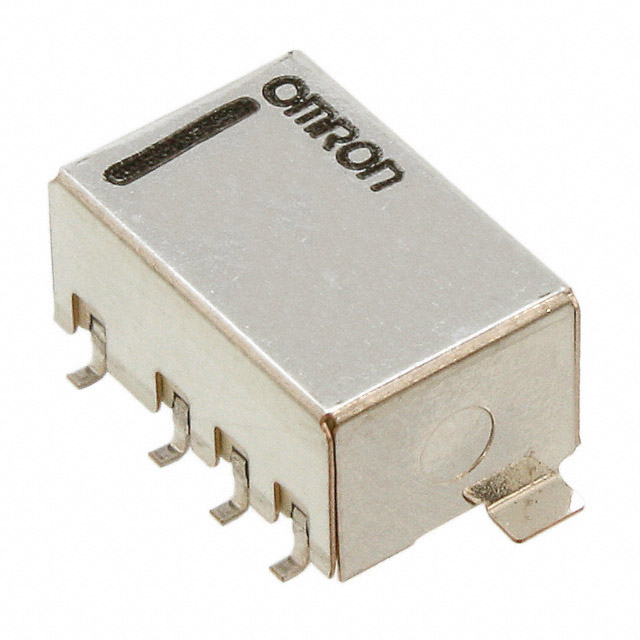

OMRON/欧姆龙 信号继电器 G6KU-2F-RF DC5

G6KU-2F-RF DC5概述

    G6K(U)-2F(P)-RF(-S, -T) Surface-Mounting High-Frequency Relay

    1. 产品简介


    G6K(U)-2F(P)-RF(-S, -T) 是一款表面贴装型高频继电器,适用于1 GHz和3 GHz频带的应用。它具有双极(DPDT)触点配置,适用于通讯设备、广播及视听设备以及测试与测量设备等领域。该继电器具备高频率特性,如隔离度、插入损耗等,能够确保信号的稳定传输。

    2. 技术参数


    - 额定电流:3 VDC, 4.5 VDC, 5 VDC, 12 VDC, 24 VDC
    - 额定电阻:33.0 Ω, 23.2 Ω, 21.1 Ω, 9.1 Ω, 4.6 Ω
    - 必须动作电压:3 VDC, 4.5 VDC, 5 VDC, 12 VDC, 24 VDC
    - 必须释放电压:3 VDC, 4.5 VDC, 5 VDC, 12 VDC, 24 VDC
    - 最大电压:150% 额定电压
    - 功率消耗:约100 mW
    - 最大开关功率:1 W
    - 最大载流功率:3 W
    - 隔离度:同极接触之间20 dB最小,不同极接触之间30 dB最小(1 GHz),25 dB最小(3 GHz)
    - 插入损耗:0.2 dB最大(1 GHz),0.6 dB最大(3 GHz)
    - 电压驻波比 (VSWR):1.2最大(1 GHz),1.4最大(3 GHz)

    3. 产品特点和优势


    - 高频率特性:在1 GHz下隔离度可达20 dB,不同极接触间可达30 dB,插入损耗仅为0.2 dB,保证信号传输质量。
    - 小型化设计:尺寸仅为10.3 x 6.9 x 5.4 mm,适合空间有限的设计。
    - 高敏感度:仅需100 mW的额定功耗。
    - 多种型号选择:提供单侧稳定和单绕组保持两种模式,以及适合节省空间的小封装版本。

    4. 应用案例和使用建议


    应用案例:
    - 通讯设备:用于无线通信系统的信号切换。
    - 广播和音频-视频设备:在广播发射机中实现信号切换。
    - 测试与测量设备:在ATE系统中进行信号的精确控制。
    使用建议:
    - 在使用过程中注意保持环境温度和湿度的正常范围,避免直接阳光照射。
    - 确保在连续通电的情况下使用适当的电路设计以防止长期热效应导致的接触不稳定。
    - 在自动插装过程中,确保每个爪的固定力适中,避免影响继电器的特性。

    5. 兼容性和支持


    - 兼容性:支持1 GHz和3 GHz频段,可与其他高频设备配合使用。
    - 支持和服务:如有需要,联系欧姆龙代表获取技术支持。

    6. 常见问题与解决方案


    - Q: 如何避免继电器外观受损?
    - A: 尽量在打开防潮包装后一周内使用,否则应重新密封。

    - Q: 如何清洗焊接后的继电器?
    - A: 使用水基或酒精基溶剂,溶剂温度应低于40°C。

    7. 总结和推荐


    G6K(U)-2F(P)-RF(-S, -T) 继电器凭借其出色的高频特性和小体积,在多个高频应用场景中表现出色。它的高隔离度和低插入损耗使得它成为通信、广播和测试测量设备的理想选择。虽然价格稍高,但其卓越的性能使其物有所值。强烈推荐用于需要高频稳定性的关键应用中。

G6KU-2F-RF DC5参数

参数
触头外形 DPDT(2 Form C)
绝缘 30dB
运行时间 3ms
最大开关电流 1A
直流开关电压 60V
线圈电流 21.1mA
负载电流额定值 -
交流线圈电压 -
插入损耗 0.2dB
交流开关电压 125V
直流线圈电压 5V
线圈电阻 237Ω
释放时间 3ms
长*宽*高 12.8mm*7.8mm*7.8mm
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

G6KU-2F-RF DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6KU-2F-RF DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6KU-2F-RF DC5 G6KU-2F-RF DC5数据手册

G6KU-2F-RF DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.16 ¥ 187.3872
5+ $ 15 ¥ 146.3963
10+ $ 14.2 ¥ 138.5885
50+ $ 12.5 ¥ 121.9969
100+ $ 11.5 ¥ 112.2372
200+ $ 11 ¥ 107.3573
库存: 290
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 187.38
