G6S-2F-TR DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, HFD2, 线圈电压12V 直流, 双刀双掷, 表面贴装
供应商型号: 14M-G6S-2F-TR DC12
供应商: 云汉优选
标准整包数: 1

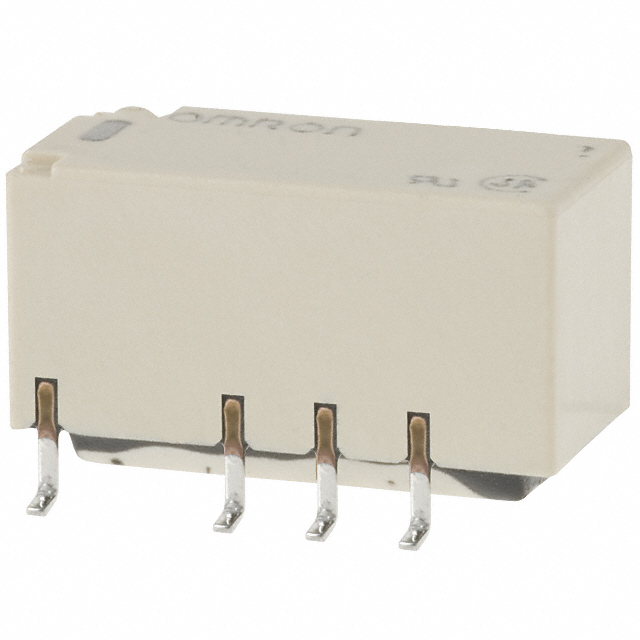

OMRON/欧姆龙 信号继电器 G6S-2F-TR DC12

G6S-2F-TR DC12概述

    G6S Surface-Mounting Relay

    1. 产品简介


    G6S系列表面贴装继电器是一款紧凑型的2极继电器,专为切换2A信号负载而设计。它采用多种终端结构,以确保最佳的焊接可靠性和安装稳定性。G6S继电器具备高绝缘强度(2000VAC)和脉冲耐压能力(2500V,2×10μs:Telcordia标准),并且体积小巧,尺寸仅为9.4 mm(高)×7.5 mm(宽)×15 mm(长)。此外,G6S系列还提供符合BSI(EN62368-1)补充绝缘标准的型号(-Y类型)。

    2. 技术参数


    - 额定电流:最高可达2A。
    - 接触电阻:最大75mΩ(初始值)。
    - 操作时间:操作时间(设置时间)≤4ms,释放时间(复位时间)≤4ms。
    - 最小设定/重置脉冲宽度:无要求。
    - 绝缘电阻:最小1000MΩ(在500VDC下)。
    - 介电强度:线圈和触点之间2000VAC,不同极性触点之间1500VAC,同极性触点之间1000VAC。
    - 冲击电压耐受能力:线圈和触点之间2500V(2×10μs);不同极性触点之间2500V(2×10μs);同极性触点之间1500V(10×160μs)。
    - 振动抵抗性:破坏性振动范围为10至55Hz,双振幅5mm;功能性振动范围为10至55Hz,单振幅1.65mm。
    - 冲击抵抗性:破坏性冲击力为1000m/s²;功能性冲击力为750m/s²。
    - 耐久性:机械耐久性≥1亿次操作,电气耐久性≥10万次操作(AC或DC)。
    - 环境温度:工作温度范围为-40°C到85°C,湿度范围为5%到85%。

    3. 产品特点和优势


    G6S系列继电器具有以下显著特点和优势:
    - 紧凑设计:尺寸仅为9.4 mm(高)×7.5 mm(宽)×15 mm(长),适用于空间受限的应用场合。
    - 高可靠性:具备长终端,确保焊接和安装可靠性,且耐受IRS焊接过程。
    - 高绝缘强度:满足高电压要求,能够在各种复杂环境中稳定工作。
    - 多种选择:提供不同的额定电压选项(3VDC、4.5VDC、5VDC、12VDC、24VDC),以适应不同的应用场景。
    - 安全性:符合BSI(EN62368-1)补充绝缘标准,增强产品的安全性和耐用性。

    4. 应用案例和使用建议


    G6S系列继电器广泛应用于多个领域,例如通信设备、测量仪器、办公自动化机器、音频视频产品、安全设备、楼宇自动化设备、工业设备、娱乐设备和家用电器等。具体应用场景包括但不限于电信基站中的信号切换、医疗设备中的控制电路、家庭自动化系统中的控制节点等。
    使用建议:
    - 环境适应性:在高湿度或极端温度条件下使用时,建议对继电器进行额外保护,如使用防水密封材料。
    - 安装注意事项:确保继电器正确连接,避免错误连接导致的损坏或故障。
    - 热管理:在高频率切换环境下,应考虑使用散热措施以防止过热影响继电器寿命。

    5. 兼容性和支持


    G6S系列继电器具有广泛的兼容性,可以与其他标准接口的电子元件和设备轻松集成。制造商提供全面的技术支持和售后服务,包括安装指南、用户手册和技术咨询等。

    6. 常见问题与解决方案


    - 问题:继电器频繁误操作。
    - 解决方法:检查周围电磁干扰情况,必要时使用屏蔽材料进行防护。
    - 问题:继电器操作时间不稳定。
    - 解决方法:确认电源电压稳定,调整接线端子以确保良好的电气连接。
    - 问题:继电器触点磨损严重。
    - 解决方法:减少频繁切换次数,根据实际需求选择更高耐久性的继电器型号。

    7. 总结和推荐


    G6S系列表面贴装继电器凭借其紧凑的设计、高可靠性、多样化的选择和广泛应用领域,成为众多电子应用的理想选择。强烈推荐在需要高精度、稳定性和耐用性的场合使用此系列产品。无论是作为通信设备的核心部件还是作为其他设备的控制单元,G6S系列都能提供卓越的性能表现。

G6S-2F-TR DC12参数

参数
运行时间 4ms
直流开关电压 220V
直流线圈电压 12V
负载电流额定值 -
线圈电阻 1.03KΩ
插入损耗 -
触头外形 DPDT(2 Form C)
交流开关电压 250V
绝缘 -
最大开关电流 -
交流线圈电压 -
线圈电流 11.7mA
释放时间 4ms
长*宽*高 14.8mm*9.2mm*9.2mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G6S-2F-TR DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6S-2F-TR DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6S-2F-TR DC12 G6S-2F-TR DC12数据手册

G6S-2F-TR DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
