G6S-2F-TR DC9

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 4ms 4ms 220V 9V DPDT(2 Form C) 579Ω 15.6mA 250V 贴片安装,黏合安装
供应商型号: G6S-2F-TR DC9
供应商: 国内现货
标准整包数: 1

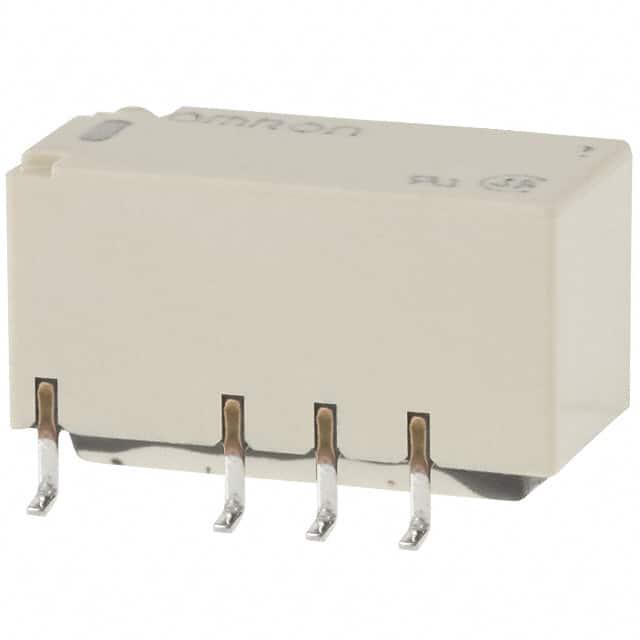

OMRON/欧姆龙 信号继电器 G6S-2F-TR DC9

G6S-2F-TR DC9概述


    产品简介


    G6S表面贴装继电器是一款紧凑型的标准2极继电器,专门设计用于切换2A信号负载。这款继电器采用多种型号,如G6S-2F、G6S-2G等,适合各种应用场合,特别是在电信设备、测量仪器、办公自动化设备、音频视觉产品、安全设备、楼宇自动化设备、工业设备、娱乐设备和家用电器等领域具有广泛应用。

    技术参数


    - 外形尺寸:高度为9.4mm、宽度为7.5mm、长度为15mm。
    - 接点形式:双极/DPDT(2c)。
    - 触点材料:银合金(Ag)。
    - 额定电流:0.5A(125VAC),2A(30VDC)。
    - 最大切换电压:250VAC,220VDC。
    - 最大切换电流:2A。
    - 绝缘电阻:最小值为1,000MΩ(500VDC)。
    - 耐压强度:2,000VAC(50/60Hz)。
    - 抗冲击能力:最大冲击加速度为1,000m/s²。
    - 振动耐受性:振幅最大值为2.5mm(10至55Hz)。
    - 工作温度范围:-40°C到85°C(不结冰或凝露情况)。

    产品特点和优势


    G6S表面贴装继电器具有以下显著特点和优势:
    - 高可靠性:采用长引脚设计,提高焊接和安装的可靠性。
    - 节省空间:内嵌式L形端子结构,适合节省空间的设计。
    - 高强度端子结构:特别设计以承受回流焊接过程。
    - 高绝缘强度:提供2,000VAC的绝缘强度。
    - 微型化设计:体积小,便于集成到各种小型设备中。
    - 符合标准:部分型号获得BSI (EN62368-1)认证,确保高标准的安全和质量。

    应用案例和使用建议


    应用案例:
    - 电信设备:用于信号切换和控制。
    - 测量仪器:用于精密测量和测试。
    - 办公自动化设备:实现自动化控制和管理。
    - 家用电器:用于家电设备中的开关和控制。
    - 安全设备:用于安全系统中的信号传输。
    使用建议:
    - 在高精度应用中:需要额外注意保持适宜的工作环境温度,以保证最佳性能。
    - 在高湿度环境中:建议采取适当的防护措施,避免因湿度过高而影响性能。

    兼容性和支持


    - 兼容性:该产品支持多种标准,如UL、CSA、BSI (EN62368-1),兼容广泛的应用场景。
    - 支持:厂商提供技术支持和维护服务,确保用户能够正确使用和维护设备。

    常见问题与解决方案


    - Q: 继电器不能正常工作怎么办?
    - A: 首先检查电源电压是否符合要求;其次确认接线是否正确连接;最后查看是否有机械损坏,如有必要可联系技术支持。

    - Q: 在高温环境下工作时,继电器出现异常现象怎么办?
    - A: 确保在指定的工作温度范围内操作;如果温度超出范围,考虑使用外部冷却装置来调节温度。

    - Q: 触点接触不良怎么办?
    - A: 清洁触点并确保无污物;如仍存在问题,考虑更换新的继电器。

    总结和推荐


    G6S表面贴装继电器凭借其出色的可靠性和广泛的适用性,在众多应用领域中表现出色。它的小巧尺寸和坚固耐用的特点使其成为理想的电子元件选择。综合来看,无论是从性能还是应用角度来看,都值得推荐使用。如果您的项目需要一个可靠的继电器解决方案,那么G6S将是您明智的选择。

G6S-2F-TR DC9参数

参数
负载电流额定值 -
触头外形 DPDT(2 Form C)
绝缘 -
交流线圈电压 -
线圈电阻 579Ω
直流线圈电压 9V
交流开关电压 250V
释放时间 4ms
运行时间 4ms
直流开关电压 220V
最大开关电流 -
线圈电流 15.6mA
插入损耗 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G6S-2F-TR DC9厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6S-2F-TR DC9数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6S-2F-TR DC9 G6S-2F-TR DC9数据手册

G6S-2F-TR DC9封装设计

查看详情并下载
Symbol
Footprint
3D Model
