G5V-1 DC24

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, IM, 线圈电压24V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: 26M-G5V-1 DC24
供应商: 云汉优选
标准整包数: 1

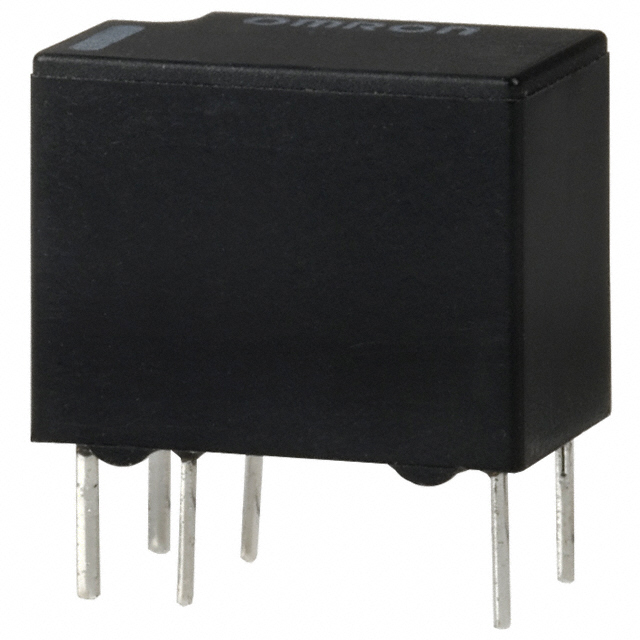

OMRON/欧姆龙 信号继电器 G5V-1 DC24

G5V-1 DC24概述

    G5V-1低信号继电器

    产品简介


    G5V-1低信号继电器是一款超小型、高灵敏度的SPDT继电器,适用于信号电路。这款继电器以其超小尺寸(12.5 x 7.5 x 10毫米)、宽泛的切换功率范围(1mA至1A)而著称,同时具有高灵敏度(150mW额定线圈功耗)。它的全密封结构提供环境抗性,符合FCC第68部分的要求(1500V,10×160μs)。此外,它还提供多种额定电压选项,并具有宽泛的工作温度范围(标准型号为-40°C至70°C,高温度型号为-40°C至90°C)。

    技术参数


    | 额定电压 | 额定电流 (mA) | 线圈电阻 (Ω) | 必须动作电压 (V) | 必须释放电压 (V) | 最大电压 (V) | 功率消耗 (mW) |
    ||
    | 3 VDC | 50 | 60 | 80% max. | 10% min. | 200% | 150 |
    | 5 VDC | 30 | 167 | 70% max. | 10% min. | 200% | 150 |
    | 6 VDC | 25 | 240
    | 9 VDC | 16.7 | 540
    | 12 VDC | 12.5 | 960
    | 24 VDC | 6.25 | 3,840
    接触类型:单交叉点(金合金+银)
    接触材料:金合金+银
    额定负载:0.5 A @ 125 VAC;1 A @ 24 VDC
    额定载流能力:2 A
    最大切换电压:125 VAC,60 VDC
    最大切换电流:1 A

    产品特点和优势


    - 超小型设计:12.5 x 7.5 x 10毫米,适用于空间受限的应用场合。
    - 高灵敏度:150mW的额定线圈功耗,确保快速响应。
    - 全密封结构:提供良好的环境抗性,适合在恶劣环境下使用。
    - 宽泛的工作温度范围:标准型号可工作于-40°C至70°C,高温度型号可达-40°C至90°C。
    - 符合安全标准:通过UL认证和CSA认证。

    应用案例和使用建议


    G5V-1低信号继电器广泛应用于电信设备、音频视频产品、安全设备及楼宇自动化设备等领域。例如,在通信设备中,它可以用作信号转换开关,以实现信号的可靠传输。在使用过程中,建议定期检查接触电阻和绝缘电阻,确保其长期稳定性。在高频率环境下使用时,需要特别注意高频特性,确保设备正常运行。

    兼容性和支持


    G5V-1低信号继电器易于安装,并且与标准PCB端子兼容。制造商提供详尽的技术文档和支持服务,以帮助客户解决使用过程中的问题。此外,用户可以通过OMRON官方网站获取更多技术支持和应用指南。

    常见问题与解决方案


    1. 问:如何避免继电器长时间连续通电导致的问题?
    - 答:应设计保护电路,确保继电器不会长时间处于通电状态。避免在未切换的情况下保持继电器长时间通电。
    2. 问:如何清洗继电器?
    - 答:使用水基溶剂或酒精基溶剂清洗,溶剂温度应低于40°C,避免立即放入冷清洁槽中。
    3. 问:如何检测继电器的高频特性?
    - 答:使用专用测试板并进行详细测试,具体值会因使用条件不同而有所变化,应在实际设备中检测具体特性。

    总结和推荐


    G5V-1低信号继电器凭借其超小型设计、高灵敏度、宽泛的工作温度范围和全密封结构,在多种应用环境中表现出色。它尤其适用于空间受限和对环境要求较高的场合。强烈推荐此产品用于各种电信和自动化设备。

G5V-1 DC24参数

参数
运行时间 5ms
插入损耗 -
绝缘 -
线圈电阻 3.84KΩ
直流开关电压 60V
线圈电流 6.3mA
直流线圈电压 24V
释放时间 5ms
触头外形 SPDT(1 Form C)
最大开关电流 1A
交流开关电压 125V
交流线圈电压 -
负载电流额定值 -
长*宽*高 12.5mm*10mm*7.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G5V-1 DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5V-1 DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G5V-1 DC24 G5V-1 DC24数据手册

G5V-1 DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
