LY2-0 AC220/240

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, LY2系列, 240V 交流线圈电压, 切换电流10A, 双刀双掷
供应商型号: 653-LY20AC220240KUM
供应商: Mouser
标准整包数: 1

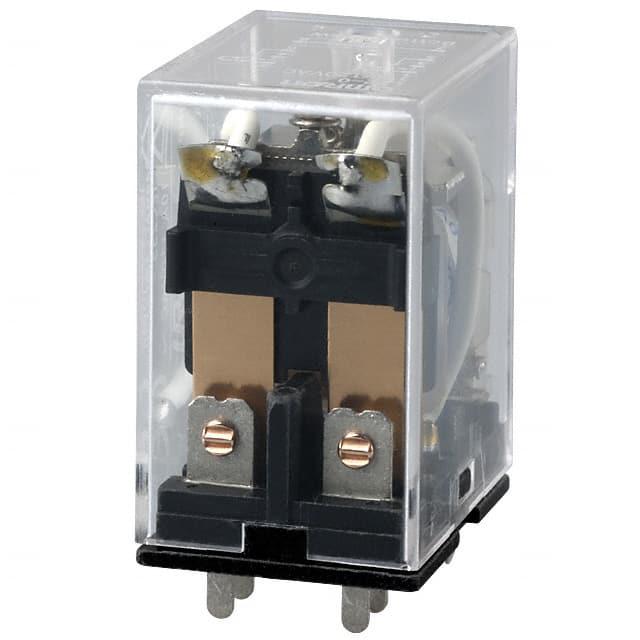

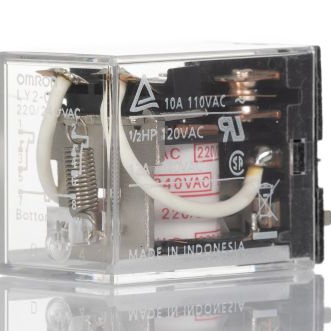

OMRON/欧姆龙 信号继电器 LY2-0 AC220/240

LY2-0 AC220/240概述

    Bi-Power Relays: Power-Switching Compact General-Purpose Relays

    1. 产品简介


    产品类型: 双极功率继电器(Bi-Power Relays)
    主要功能: 提供紧凑型的通用功率切换功能,支持多种电压和电流负载。
    应用领域: 广泛应用于工业自动化、机械设备控制、家用电器等领域。

    2. 技术参数


    - 额定电压范围: 6V 到 240VAC / 6V 到 125VDC
    - 额定电流:
    - 单极: 15A, 120VAC (通用用途)
    - 双极: 12A, 240VAC (通用用途)
    - 工作频率:
    - 机械寿命: 50,000,000 次 (交流), 100,000,000 次 (直流)
    - 电气寿命: 200,000 次 (1-, 3-, 4-极),500,000 次 (2-极)
    - 绝缘电阻: 最小100 MΩ
    - 抗电强度: 2,000 VAC (不同极性之间), 1,000 VAC (同一极性之间)

    3. 产品特点和优势


    - 简化接线: 使用推入式终端插座(如PYF-@-PU),相比传统螺钉终端插槽,可减少高达60%的接线工作量。
    - 安全标准合规: 通过UL、CSA和SEV安全标准认证,确保可靠性和安全性。
    - 内置弧光屏障: 用于切断电弧,提升使用安全性。
    - 内置二极管和CR电路模型: 增强电路保护功能,提升整体可靠性。
    - 兼容多种电压和负载类型: 支持各种电压和负载条件,适用于广泛的工业应用。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备:控制电机启动和停止。
    - 家用电器:开关照明灯、加热器等。
    使用建议:
    - 确保在正确的电压和电流范围内使用,以避免损坏。
    - 结合使用合适的终端插座,简化安装过程并提高可靠性。
    - 在高频率操作条件下,确保适当的散热措施。

    5. 兼容性和支持


    - 兼容其他元器件: 与OMRON公司的插头和其他终端插座兼容,易于集成到现有系统中。
    - 厂商支持: 提供详尽的技术文档和支持服务,确保客户能正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题: 接触电阻过高
    解决方案: 检查接线连接是否松动,必要时更换新的终端插座。
    - 问题: 额定电压和电流不匹配
    解决方案: 选择符合要求的型号,确保与实际需求匹配。
    - 问题: 操作失败
    解决方案: 检查电源电压是否稳定,确认控制信号正常。

    7. 总结和推荐


    这款双极功率继电器具有优良的设计和性能,能够有效简化接线工作,提供可靠的电路保护功能。它广泛适用于多种工业和家庭应用,是市场上值得信赖的选择。强烈推荐给需要高性能和高可靠性的客户。

LY2-0 AC220/240参数

参数
释放时间 25ms
线圈电阻 18.79KΩ
插入损耗 -
负载电流额定值 -
最大开关电流 10A
触头外形 2 Form C (DPDT-NO, NC)
绝缘 -
运行时间 25ms
直流线圈电压 -
交流线圈电压 240V
线圈电流 4.6mA
交流开关电压 250V
直流开关电压 125V
长*宽*高 21.59mm*27.94mm*35.56mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

LY2-0 AC220/240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

LY2-0 AC220/240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 LY2-0 AC220/240 LY2-0 AC220/240数据手册

LY2-0 AC220/240封装设计

查看详情并下载
Symbol
Footprint
3D Model
