J7KC1210AC380

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: 380V 76V(AC) 323V(AC) 15A DIN导轨安装,底座安装,弹簧安装
供应商型号:
供应商:
标准整包数: 0

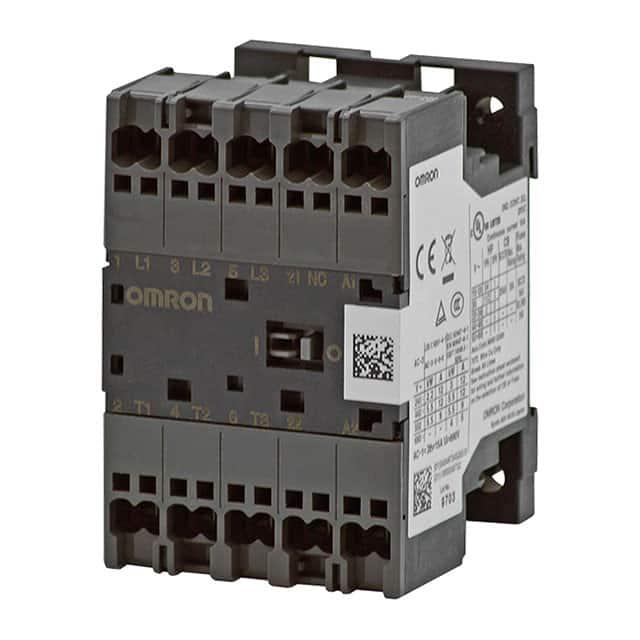

OMRON/欧姆龙 接触器 J7KC1210AC380

J7KC1210AC380概述

    J7KC 系列磁力接触器技术手册

    1. 产品简介


    产品类型: 磁力接触器
    主要功能: 控制电机和电源侧开关
    应用领域: 适用于电机控制(最大功率2.2 kW/240 VAC,5.5 kW/440 VAC),安全应用

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 功率范围 | 最大2.2 kW/240 VAC,最大5.5 kW/440 VAC |
    | 工作电压 | AC 24-500 V,DC 12-220 V |
    | 触点形式 | SPST-1NO, SPST-1NC |
    | 额定电流 | AC:15 A,DC:10 A |
    | 绝缘等级 | 690 VAC |
    | 冲击耐受电压 | 6 kV |
    | 振动耐受性 | 10-55 Hz,加速度15 m/s² |
    | 工作温度 | -10°C 至 +55°C |
    | 存储温度 | -40°C 至 +65°C |

    3. 产品特点和优势


    - 紧凑设计:全球最小尺寸,节省空间。
    - 高可靠性:最小操作电压5 VDC,3 mA。
    - 内置浪涌吸收单元:标准配置,确保稳定运行。
    - 安全反馈功能:镜像接触机制保证高安全性,符合主要安全标准。
    - 灵活的连接方式:可选择不同类型的接线技术,简化安装和维护。

    4. 应用案例和使用建议


    应用场景:
    - 用于电机控制和安全应用,例如风扇、泵和其他机械设备。
    - 适用于工厂自动化系统,确保系统的高效可靠运行。
    使用建议:
    - 在进行安装时,请确保所有接线正确连接并检查极性。
    - 使用适当的工具和绝缘套管,确保导线插入到位。
    - 考虑使用辅助接触单元以提高系统可靠性。
    - 确保周围环境无腐蚀性气体和高湿度,避免影响产品的使用寿命。

    5. 兼容性和支持


    兼容性:
    - 支持广泛的额定电压和电流,适用于多种应用。
    - 可与各种逆变器和继电器模块配合使用,实现不同的控制需求。
    支持:
    - 厂商提供详细的使用手册和技术支持,帮助客户解决使用过程中的问题。
    - 定期的技术更新和服务,确保产品持续符合行业标准。

    6. 常见问题与解决方案


    - Q:如何确认产品安装位置?
    - A:参照手册中的尺寸图,确保设备与周边设备有足够的空间。
    - Q:如何处理电压波动问题?
    - A:确保输入电压在额定值的85%至110%范围内。
    - Q:如何检查产品运行状态?
    - A:观察指示灯状态或使用检测工具插入释放孔进行检测。

    7. 总结和推荐


    综合评估:
    - 优点: J7KC系列磁力接触器以其紧凑的设计、高可靠性、内置浪涌吸收单元和安全反馈功能在市场上具有显著优势。其广泛的应用范围和多样的配置选项使其成为电机控制和安全应用的理想选择。
    - 推荐使用: 对于需要高性能电机控制和安全保护的应用场景,强烈推荐使用J7KC系列磁力接触器。其卓越的性能和易用性将为您的项目带来极大的便利和保障。

J7KC1210AC380参数

参数
直流开关电压 -
必须吸合电压 323V(AC)
交流开关电压 -
线圈电流 -
必须释放电压 76V(AC)
交流线圈电压 380V
额定接触电流 15A
运行时间 -
开关功能 -
直流线圈电压 -
触头外形 -
释放时间 -
安装方式 DIN导轨安装,底座安装,弹簧安装
零件状态 在售
包装方式 盒装

J7KC1210AC380厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KC1210AC380数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7KC1210AC380 J7KC1210AC380数据手册

J7KC1210AC380封装设计

查看详情并下载
Symbol
Footprint
3D Model
