首页  >  产品百科  >  G6E134PUSDC5

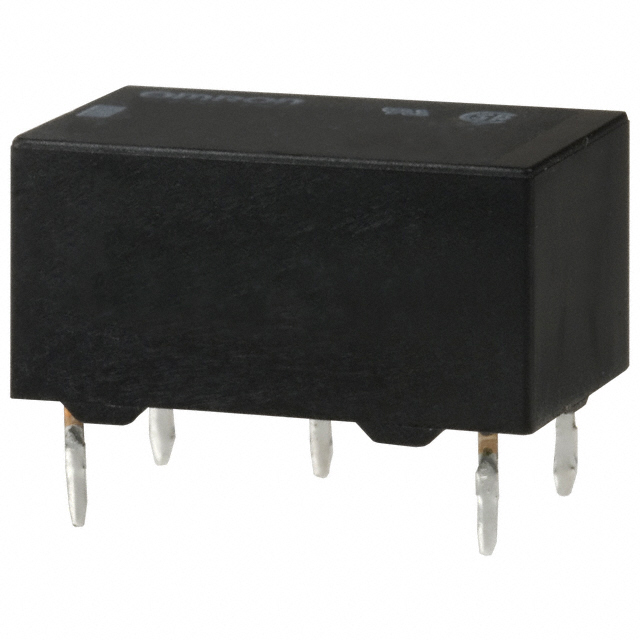

G6E134PUSDC5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6E系列, 5V 直流线圈电压, 切换电流3A, 单刀双掷
供应商型号: FIC-G6E134PUSDC5
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 信号继电器 G6E134PUSDC5

G6E134PUSDC5概述

    G6E Low Signal Relay:技术概述

    产品简介


    G6E低信号继电器是小型、敏感的单稳态双极转换(SPDT)信号开关继电器。这种继电器广泛应用于电信设备、办公自动化设备、工业设备及安全设备等领域。通过采用高灵敏度的设计、符合FCC要求的冲击耐压以及多种标准认证,G6E系列提供了可靠且高效的操作性能。

    技术参数


    - 工作电压范围: 5 VDC至48 VDC
    - 接触形式: 单稳态、单绕组保持型和双绕组保持型
    - 额定电流: 0.2 A(250 VAC),0.6 A(125 VAC),2 A(30 VDC)
    - 接触电阻: 最大50 mΩ
    - 绝缘电阻: 最小1,000 MΩ(500 VDC)
    - 冲击耐压: 冲击与释放时间均不超过5 ms
    - 最大操作和释放电压: 190%(23°C时)
    - 操作温度范围: -40°C至70°C
    - 湿度范围: 5%至85%
    - 重量: 约2.7克

    产品特点和优势


    - 高灵敏度: 额定功率消耗仅为200mW
    - 符合FCC标准: 1,500V冲击耐压满足FCC要求
    - 环保设计: 适合自动焊接并可使用超声波清洁
    - 标准认证: 符合UL/CSA标准
    - 多种型号选择: 包括标准型号和适用于超声波清洁的型号

    应用案例和使用建议


    G6E低信号继电器因其高灵敏度和稳定性,在各种应用中表现出色。例如,在电信设备中,它能确保信号传输的稳定性和可靠性;在工业设备中,其耐用性和可靠性使其成为关键部件之一。
    使用建议:
    - 在连续运行电路中使用时,应考虑采用自锁型继电器以避免由于线圈产生的热量导致的接触不稳定。
    - 接触的正负极要正确连接,以防影响接触器的寿命。
    - 超声波清洗只适用于专门设计的型号,标准型号不应使用超声波清洗,否则可能导致内部组件损坏。

    兼容性和支持


    G6E低信号继电器与不同制造商的标准电气接口兼容,确保了在不同系统中的顺利集成。Omrone公司还提供详细的用户指南和技术支持,帮助客户在安装和维护过程中解决问题。

    常见问题与解决方案


    - Q: 如何避免因长时间通电造成的接触不稳定性?
    - A: 使用具备自锁功能的继电器,或者在使用单稳态继电器时采用安全电路设计。

    - Q: 如何处理接触不良问题?
    - A: 检查连接器的连接是否牢固,检查是否存在外部干扰,必要时更换继电器。

    - Q: 能否使用超声波清洗标准型号的继电器?
    - A: 不可以,因为这可能会导致内部组件损坏。仅使用专为超声波清洗设计的型号。

    总结和推荐


    G6E低信号继电器凭借其高灵敏度、卓越的性能和广泛的适用性,成为众多应用的理想选择。其耐用性和可靠性在电信设备、工业自动化等领域得到了广泛验证。我们强烈推荐该产品用于需要高可靠性的应用场合。

G6E134PUSDC5参数

参数
直流线圈电压 5V
线圈电阻 125Ω
运行时间 5ms
触头外形 SPDT(1 Form C)
交流线圈电压 -
绝缘 -
负载电流额定值 -
交流开关电压 250V
直流开关电压 220V
插入损耗 -
释放时间 5ms
最大开关电流 3A
线圈电流 40mA
长*宽*高 16mm(长度)*8mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G6E134PUSDC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6E134PUSDC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6E134PUSDC5 G6E134PUSDC5数据手册

G6E134PUSDC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
