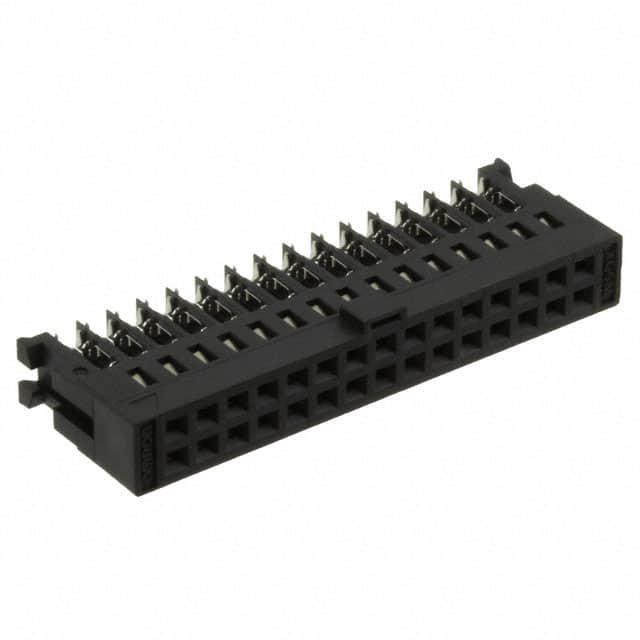

XG5M-2635-N

厂牌: OMRON/欧姆龙
产品描述: 26-28 AWG Socket 2.54mm 2 26pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 37.6mm(长度)*14.4mm(高度)
供应商型号: XG5M-2635-N-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG5M-2635-N

XG5M-2635-N概述

    IDC Connectors for Discrete Wires XG5 技术手册解析

    1. 产品简介


    IDC Connectors for Discrete Wires XG5 是一种用于单根导线端接的连接器。该产品采用双槽IDC结构,具有高可靠性和大电流(3A)能力,适用于离散线缆的端接。它被广泛应用于各种需要高效离散线缆连接的应用场合,如工业自动化、通信设备和消费电子产品等领域。

    2. 技术参数


    - 额定电流: 1A (AWG28), 2A (AWG26), 3A (AWG24)
    - 额定电压: 300VAC
    - 接触电阻: 最大20mΩ (在20mV、100mA条件下)
    - 绝缘电阻: 最小1,000MΩ (在500VDC条件下)
    - 介电强度: 650VAC持续1分钟 (泄漏电流:最大1mA)
    - 总插入力: 每个接触点最大1.96N
    - 拔出力: 最小0.29N (使用测试量规,0.64 x 0.64mm)
    - 插入耐久性: 50次
    - 工作温度范围: -55°C至85°C (低温下无结冰)

    3. 产品特点和优势


    - 高可靠性: 采用双槽IDC压接结构,确保稳定可靠的连接。
    - 适应性强: 可以适配多种盖子,实现空间节省和高效离散线缆端接。
    - 简易安装: 使用简单的锁扣系统,可以轻松锁定连接器。
    - 认证标准: 符合UL标准,确保产品的质量和安全性。
    - 兼容性: 可与XG8B/XG8W无屏蔽插头和XG4C盒式插头兼容,提供多样化的应用选择。

    4. 应用案例和使用建议


    - 应用场景: 在工业自动化控制系统、通信设备和消费电子产品中,XG5连接器被广泛用于需要高效离散线缆连接的场合。
    - 使用建议: 在进行连接之前,务必检查接触点的大小和导线的规格,确保正确使用XG5 IDC工具。为保护连接点和导线,建议使用电缆扎带将导线固定好。

    5. 兼容性和支持


    - 兼容性: XG5连接器与XG8B/XG8W无屏蔽插头和XG4C盒式插头兼容,同时提供配套的锁扣系统(XG5Z-0002和XG4Z-0002)以增加安全性。
    - 支持: 提供详细的用户手册和压力焊机操作指南,方便用户进行安装和维护。

    6. 常见问题与解决方案


    - 问题: 连接时接触不良。
    - 解决办法: 确保使用正确的XG5 IDC工具进行压接,并在压接前仔细检查导线的规格和接触点的匹配度。
    - 问题: 导线脱落。
    - 解决办法: 确保锁扣系统正确安装,并定期检查连接的稳固性。

    7. 总结和推荐


    IDC Connectors for Discrete Wires XG5 以其高可靠性、适应性强和易于安装的特点,在工业和消费电子领域表现出色。推荐在需要高效离散线缆连接的应用中使用,特别是在需要高度可靠性的关键任务应用中。通过遵循制造商的指导和使用合适的工具,可以充分发挥其优势。

XG5M-2635-N参数

参数
线规 26-28 AWG
触头镀层
电缆端接 IDC
间距 2.54mm
触头镀层厚度 150nm
排数 2
针脚数 26pin
类型 Socket
颜色 黑色
长*宽*高 37.6mm(长度)*14.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
