G6K-2F-RF-T-TR03 DC5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 30dB 0.2dB 60V 5V DPDT(2 Form C) 237Ω 21.1mA 125V 贴片安装
供应商型号: CY-G6K-2F-RF-T-TR03 DC5
供应商: 海外现货
标准整包数: 300

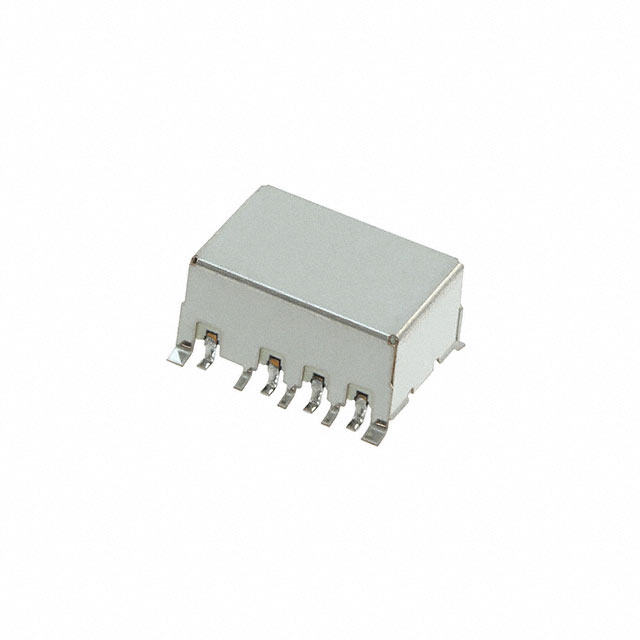

OMRON/欧姆龙 信号继电器 G6K-2F-RF-T-TR03 DC5

G6K-2F-RF-T-TR03 DC5概述

    电子元器件技术手册:G6K-2F-RF-V 高频继电器

    产品简介


    G6K-2F-RF-V 是一款专为高频信号传输设计的表面贴装继电器。它采用双极双掷(DPDT)设计,能够在高达 8 GHz 的频率下进行高速差分传输信号的切换。这款继电器特别适用于半导体测试设备、测试与测量仪器以及通信设备等领域。

    技术参数


    - 基本规格:
    - 插入损耗(典型值):8 GHz 下 ≤ 3 dB
    - 外形尺寸:11.7 × 7.9 × 7.1 mm(长×宽×高)
    - 额定功耗:100 mW(具有高灵敏度)
    - 高频特性:
    - 隔离度:最小 15 dB(单端)
    - 回波损耗(V.SWR):最小 5 dB(典型值 3.57)
    - 差分传输特性:
    - 插入损耗:最大 3 dB
    - 隔离度:最小 15 dB
    - 回波损耗:最小 5 dB(典型值 3.57)
    - 接触特性:
    - 接触电阻:最大 100 mΩ
    - 操作时间:最大 3 ms(平均约 1.4 ms)
    - 释放时间:最大 3 ms(平均约 0.7 ms)
    - 环境条件:
    - 工作温度范围:-40°C 至 70°C
    - 工作湿度范围:5% 至 85%

    产品特点和优势


    1. 高频特性:插入损耗低,在 8 GHz 频率下仍保持良好性能,适合用于高速信号传输。
    2. 小型化设计:外形紧凑,体积仅为 11.7 × 7.9 × 7.1 mm,适合在空间受限的应用场合中使用。
    3. 高可靠性:拥有机械耐久性和电气耐久性,使用寿命长达 5000 万次机械操作及 100 万次电气操作。
    4. 环保合规:符合 RoHS 标准,无铅设计,确保环保安全。

    应用案例和使用建议


    - 应用案例:
    - 半导体测试设备:可以实现高频信号的快速切换,保证测试精度。
    - 测试与测量仪器:在测试过程中提供可靠的信号隔离,提高测试准确性。
    - 通信设备:在数据传输过程中,确保信号的质量和完整性。
    - 使用建议:
    - 在安装时务必遵循推荐的焊接方法,以确保焊接质量。
    - 使用后避免直接暴露在阳光下,防止环境条件对设备造成不利影响。
    - 为了确保高频特性的高重复性,建议定期进行检查和校准。

    兼容性和支持


    - 兼容性:G6K-2F-RF-V 可与其他标准 50 Ω 系统兼容,适用于高频信号传输环境。
    - 支持:OMRON 提供详尽的技术文档和支持服务,用户可以通过其官方网站获取更多帮助。

    常见问题与解决方案


    - 问题 1:如何确保高频继电器的稳定性?
    - 解决方案:选择正确的焊接方法,并定期进行检查和校准。
    - 问题 2:如何避免长时间连续操作导致的不稳定?
    - 解决方案:建议使用磁保持继电器或者添加冗余电路来保证系统安全性。

    总结和推荐


    综上所述,G6K-2F-RF-V 高频继电器凭借其出色的高频特性、小巧的设计以及高可靠性,在半导体测试设备、测试与测量仪器及通信设备等领域表现出色。其优良的高频性能和广泛应用前景使其成为相关应用领域的首选之一。因此,强烈推荐此产品给需要高频信号切换和传输的应用场景。

G6K-2F-RF-T-TR03 DC5参数

参数
线圈电阻 237Ω
插入损耗 0.2dB
运行时间 3ms
释放时间 3ms
直流开关电压 60V
线圈电流 21.1mA
负载电流额定值 -
最大开关电流 -
直流线圈电压 5V
触头外形 DPDT(2 Form C)
交流线圈电压 -
交流开关电压 125V
绝缘 30dB
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

G6K-2F-RF-T-TR03 DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2F-RF-T-TR03 DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2F-RF-T-TR03 DC5 G6K-2F-RF-T-TR03 DC5数据手册

G6K-2F-RF-T-TR03 DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 130.515
600+ ¥ 106.1522
1500+ ¥ 93.338
库存: 4800
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 39154.5
