G6JU2FLYTRDC3

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 110V 3V DPDT(2 Form C) 89Ω 33.7mA 125V 贴片安装,黏合安装 10.6mm(长度)*7.4mm(高度)
供应商型号: N-G6JU2FLYTRDC3
供应商: 云汉优选
标准整包数: 1

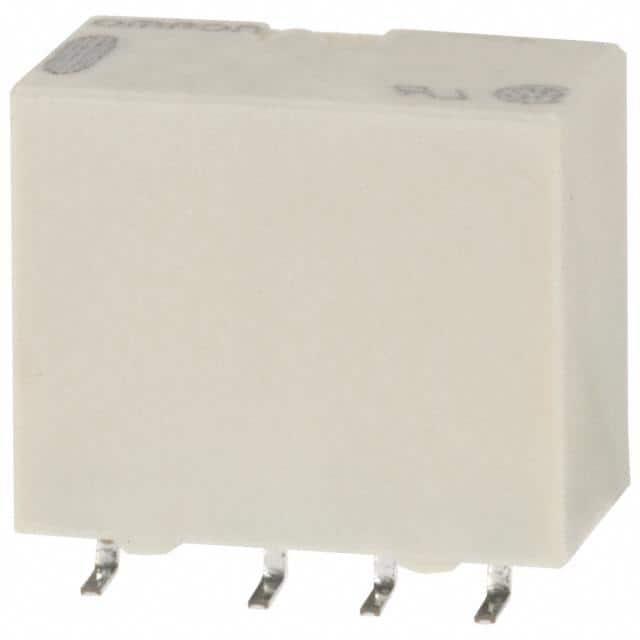

OMRON/欧姆龙 信号继电器 G6JU2FLYTRDC3

G6JU2FLYTRDC3概述

    G6J-Y Surface-mounting Relay

    产品简介


    G6J-Y系列表面贴装继电器是一款超紧凑且纤薄的双极双掷(DPDT)继电器。它的设计特别适合高密度安装,尺寸仅为5.7mm(宽)×10.6mm(长)×9mm(高)。这些继电器具有广泛的应用范围,适用于通信设备、测试与测量设备、办公自动化设备、音视频产品、安防设备、楼宇自动化设备、工业设备及娱乐设备等领域。

    技术参数


    - 额定电压:3VDC至24VDC
    - 额定电流(稳态):0.3A(125VAC),1A(30VDC)
    - 最大电压:150%额定电压(瞬时)
    - 接触形式:双极双掷(DPDT)
    - 接触电阻:≤100mΩ
    - 绝缘电阻:≥1,000MΩ(500VDC测试)
    - 介电强度:1,500VAC,50/60Hz,1分钟
    - 冲击耐受电压:2,500VAC,2×10μs(符合Telcordia标准)
    - 振动耐受:10至55至10Hz,2.5mm单振幅
    - 工作温度范围:-40°C至85°C
    - 重量:约1.0克

    产品特点和优势


    G6J-Y系列继电器具有以下显著特点和优势:
    - 超紧凑设计:适合高密度安装,适用于空间受限的应用。
    - 耐用性强:机械操作次数可达5,000万次,电气操作次数可达10万次。
    - 节能特性:提供单线圈保持型型号,可节省能源。
    - 环境适应性强:能在广泛的温度和湿度范围内稳定运行,符合RoHS标准。
    - 高可靠性:经过严格的测试,如冲击和振动测试,确保在恶劣环境下的可靠性。

    应用案例和使用建议


    应用案例:
    - 通信设备:在蜂窝基站、路由器和交换机等设备中用于信号切换。
    - 测试与测量设备:用于实验室设备的开关控制。
    - 办公自动化设备:用于复印机、打印机等设备的电源控制。
    使用建议:
    - 在高频率应用中,应定期检查接触电阻,以确保其在实际工作条件下的稳定性。
    - 在长时间不切换的情况下,考虑使用闩锁型继电器以减少热效应对绝缘电阻的影响。

    兼容性和支持


    - 兼容性:与多种表面贴装设备兼容,易于集成到现有系统中。
    - 支持服务:制造商提供详尽的技术文档和支持,帮助用户正确安装和使用。

    常见问题与解决方案


    1. Q: 继电器在使用过程中出现噪音?
    - A: 确保继电器正确安装,并检查周围是否有电磁干扰。

    2. Q: 继电器接触电阻增加?
    - A: 定期清洁接触点,避免积累灰尘和氧化物。

    总结和推荐


    G6J-Y系列表面贴装继电器以其紧凑的设计、高性能和高可靠性,在多个应用领域中表现出色。其出色的耐用性和低功耗使其成为市场上同类产品的首选。对于需要高密度安装和严格环境要求的应用,强烈推荐使用G6J-Y系列继电器。

G6JU2FLYTRDC3参数

参数
触头外形 DPDT(2 Form C)
直流线圈电压 3V
绝缘 -
最大开关电流 -
交流开关电压 125V
负载电流额定值 -
交流线圈电压 -
运行时间 3ms
线圈电阻 89Ω
插入损耗 -
直流开关电压 110V
线圈电流 33.7mA
释放时间 3ms
长*宽*高 10.6mm(长度)*7.4mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G6JU2FLYTRDC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6JU2FLYTRDC3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6JU2FLYTRDC3 G6JU2FLYTRDC3数据手册

G6JU2FLYTRDC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
