G6K-2F-RF-TR03DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 1A 1A(30VDC),0.3A(125VAC) 30dB 0.2dB 60V 12V DPDT(2 Form C) 1.31KΩ 9.1mA 125V 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0

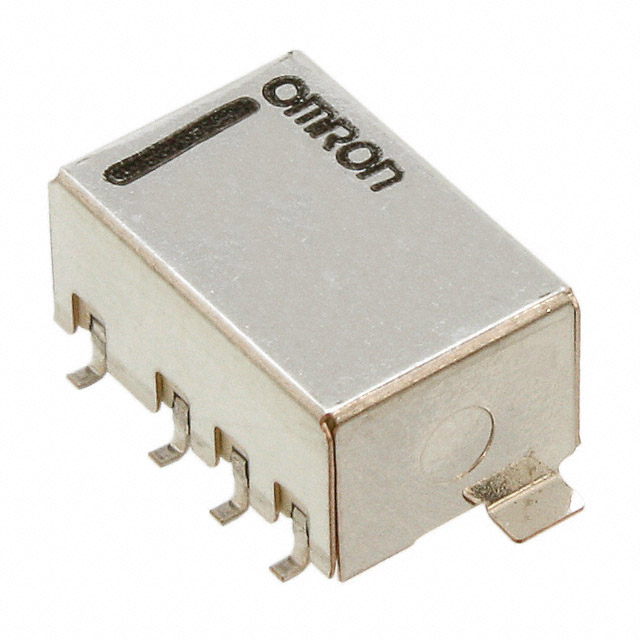

OMRON/欧姆龙 信号继电器 G6K-2F-RF-TR03DC12

G6K-2F-RF-TR03DC12概述


    产品简介


    G6K(U)-2F(P)-RF(-S, -T)是一款面向高频应用的表面贴装型继电器,适用于通信设备、广播和音频视觉设备及测试测量设备等领域。它具有高频率特性和微型化设计,属于DPDT(双极双掷)类型,具备卓越的隔离度和低插入损耗特性,适用于1GHz和3GHz频段。

    技术参数


    | 项目 | 规格 |

    | 继电器类型 | 表面贴装高频率继电器 |
    | 尺寸 | 10.3 × 6.9 × 5.4 mm (L×W×H) |
    | 额定功率消耗 | 100 mW |
    | 接触电阻 | ≤100 mΩ |
    | 必须操作电压 | 3 VDC:91 V, 4.5 VDC:194 V, 5 VDC:237 V |
    | 必须释放电压 | 3 VDC:150%,4.5 VDC:150%,5 VDC:150% |
    | 最大电压 | 150% of rated voltage |
    | 最大工作电流 | 1 A |
    | 隔离度 | 同极接触:≥20 dB (1 GHz),≥18 dB (3 GHz) |
    | 插入损耗 | ≤0.2 dB (1 GHz),≤0.6 dB (3 GHz) |
    | V.SWR | ≤1.2 (1 GHz) |
    | 最大携带功率 | 3 W (1 GHz) |
    | 最大切换功率 | 1 W (1 GHz) |

    产品特点和优势


    1. 高频率特性:在1 GHz下具备优秀的隔离度(同极接触20 dB,异极接触30 dB)和低插入损耗(≤0.2 dB)。
    2. 微型化设计:尺寸仅为10.3 × 6.9 × 5.4 mm,有助于节省电路板空间。
    3. 低功耗:额定功率消耗仅100 mW,适合节能应用。
    4. 可选型号:提供单侧稳定型和单绕组闩锁型两种型号,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 通讯设备:适用于需要高可靠性传输的通信系统,例如基站设备。
    - 测试与测量设备:可用于信号处理和测试仪器中,确保信号的纯净度和稳定性。
    使用建议
    - 在高频应用时,确保正确选择适合的额定电压和频率。
    - 遵循正确的焊接方法和环境条件以保证继电器的可靠性和寿命。

    兼容性和支持


    - 兼容性:G6K(U)-2F(P)-RF(-S, -T)系列继电器可与多种标准PCB终端兼容,便于集成到现有设计中。
    - 支持:OMRON为客户提供详尽的产品文档和技术支持,确保用户能够充分利用其性能。

    常见问题与解决方案


    1. 问题:长时间连续通电导致接触不稳定
    - 解决办法:使用磁保持继电器(latching relay),或者在单稳态模型中增加冗余安全电路。
    2. 问题:焊接后出现密封失效
    - 解决办法:及时使用继电器,或存放在干燥环境中并密封包装。
    3. 问题:清洗后接触不良
    - 解决办法:使用酒精或水基溶剂清洗,并控制清洗温度不超过40°C。

    总结和推荐


    综上所述,G6K(U)-2F(P)-RF(-S, -T)继电器凭借其卓越的高频性能、紧凑的设计和广泛的应用范围,成为许多高频应用场合的理想选择。特别是对于需要严格控制频率特性的通信设备和测试测量设备来说,这款继电器表现出色。虽然初期投入成本较高,但其长期稳定的性能使其成为值得推荐的选择。

G6K-2F-RF-TR03DC12参数

参数
交流开关电压 125V
插入损耗 0.2dB
交流线圈电压 -
运行时间 3ms
绝缘 30dB
负载电流额定值 1A(30VDC),0.3A(125VAC)
最大开关电流 1A
触头外形 DPDT(2 Form C)
释放时间 3ms
直流线圈电压 12V
线圈电流 9.1mA
直流开关电压 60V
线圈电阻 1.31KΩ
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

G6K-2F-RF-TR03DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。
