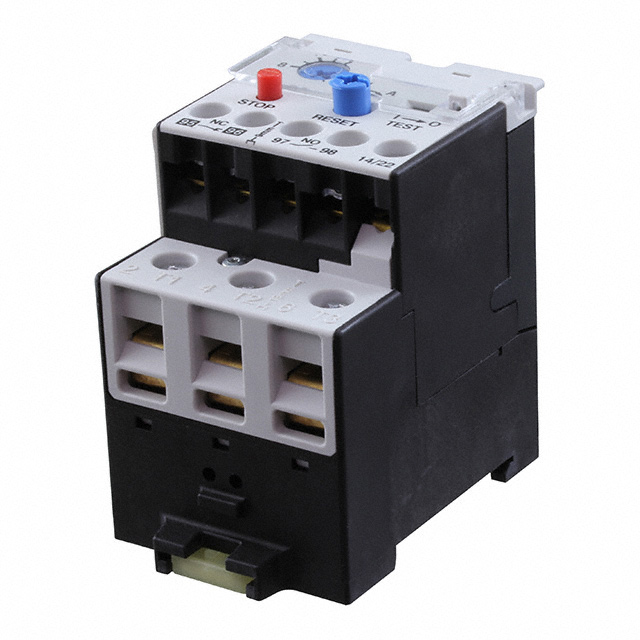

J7TKN-B-11

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 热继电器, 触点额定电流 1.8 A
供应商型号: Z9658-ND
供应商: Digi-Key
标准整包数: 1

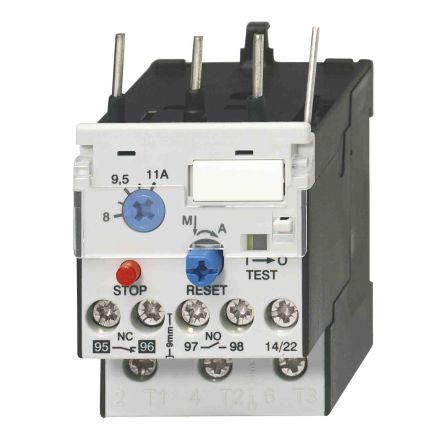

OMRON/欧姆龙 接触器 J7TKN-B-11

J7TKN-B-11概述

    热过载继电器 J7TKN 技术手册

    1. 产品简介


    热过载继电器 J7TKN 是一种用于电机保护的设备,主要用于监测和保护电机在过载情况下的安全运行。该产品具有直接安装和独立安装两种方式,能有效防止单相感测失效,并具备防手指触碰功能(符合VBG 4标准)。适用于各种电机接触器,如迷你电机接触器、电机接触器(4-15 kW)、大功率电机接触器(18.5 kW、22-37 kW、45-55 kW、75-110 kW)。

    2. 技术参数


    - 安装方式: 直接安装和单独安装
    - 认证标准: IEC 947-4-1, UL NKCR, VDE 0660, EN 60947-4-1
    - 工作温度范围: 运行温度 -25℃ 至 +60℃,存储温度 -50℃ 至 +70℃
    - 绝缘电压: 690 V (V~)
    - 额定电流范围: 0.12 - 11 A (具体型号不同,详见表格)
    - 耐温补偿: 在较高环境温度下,使用公式 (Ambient temperature - 20) x 0.125 计算修正系数
    - 电缆横截面: 主连接器 0.75-6 mm² (固态或绞合),柔性电缆 0.75-4 mm² (固态或绞合)
    - 辅助接点: 最大电压为690 V,最大开关容量为500 VA (AC)

    3. 产品特点和优势


    - 直接安装和单独安装: 使得安装更加灵活方便,适用于多种应用场景
    - 防手指触碰功能: 提高操作安全性
    - 适用于不同功率的电机接触器: 可以广泛应用于各种电机控制场合,适应性强
    - 快速响应和灵敏度: 具有优良的过载保护性能,能在电机过载时迅速反应,避免设备损坏
    - 环境适应性强: 工作温度范围广,可以在恶劣环境下稳定运行

    4. 应用案例和使用建议


    - 应用场景: 常见于工业电机保护系统中,如水泵、风机、压缩机等设备的电机保护
    - 使用建议: 安装时需注意电缆选择和接线方式,确保电缆横截面符合要求;在高温环境中使用时,应根据环境温度调整设置值,保证设备正常工作

    5. 兼容性和支持


    - 配件: 包括母线集(Busbar sets)、单独安装套件(Single mounting sets)
    - 支持服务: 制造商提供详细的安装指导和技术支持,确保用户能够正确使用和维护产品

    6. 常见问题与解决方案


    - 问题1: 继电器频繁跳闸
    - 解决方法: 检查电机负载是否过大,适当调整继电器设置
    - 问题2: 温度过高导致保护启动
    - 解决方法: 调整温度补偿设置,或者检查设备散热情况
    - 问题3: 继电器不动作
    - 解决方法: 检查电路连接是否正常,确认供电是否稳定

    7. 总结和推荐


    热过载继电器 J7TKN 是一款高性能的电机保护设备,具备广泛的应用范围和优良的防护性能。其多样化的设置范围和良好的环境适应性使其在工业自动化和电机控制领域具有很高的应用价值。推荐在需要可靠电机保护的场景中使用,确保设备的安全运行。

J7TKN-B-11参数

参数
交流开关电压 -
触头外形 -
运行时间 -
线圈电流 -
开关功能 -
直流开关电压 -
释放时间 -
直流线圈电压 -
交流线圈电压 -
必须释放电压 -
额定接触电流 -
必须吸合电压 -
零件状态 在售
包装方式 散装

J7TKN-B-11厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7TKN-B-11数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7TKN-B-11 J7TKN-B-11数据手册

J7TKN-B-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 265.9696 ¥ 2204.2231
5+ $ 251.1974 ¥ 2081.7988
10+ $ 221.6448 ¥ 1836.8813
50+ $ 192.4 ¥ 1594.515
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2204.22
