首页  >  产品百科  >  G6K-2F-RF-S DC12

G6K-2F-RF-S DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 高频继电器, 最大线圈频率1GHz, 线圈电压12V 直流, 双刀双掷
供应商型号: J-OMRO-0138852
供应商: Chip1stop
标准整包数: 1

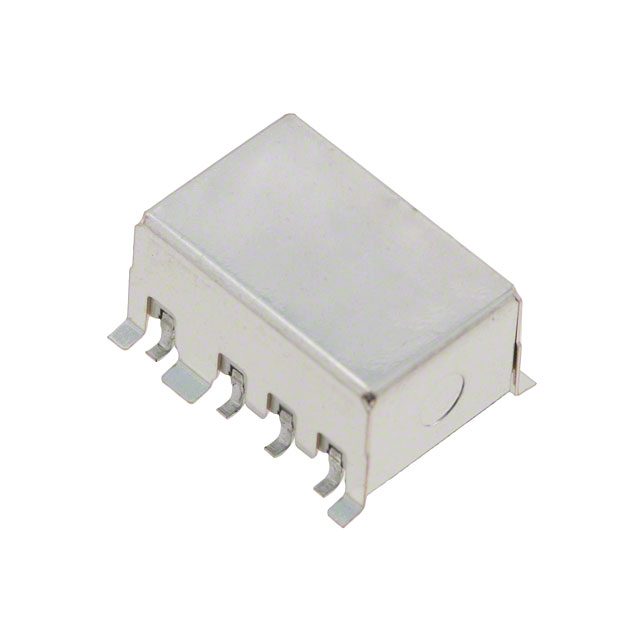

OMRON/欧姆龙 信号继电器 G6K-2F-RF-S DC12

G6K-2F-RF-S DC12概述


    产品简介


    产品名称: 高频表面贴装继电器 G6K(U)-2F(P)-RF(-S, -T)
    产品类型: 高频表面贴装继电器
    主要功能:
    - 支持1 GHz和3 GHz带宽,适合高频信号传输。
    - 具有卓越的高频率特性,如同极接触间隔离度为20 dB最小值,不同极接触间隔离度为30 dB最小值,插入损耗为0.2 dB最大值(3 GHz型号为0.6 dB最大值)。
    - 集成度高,尺寸小巧(10.3 x 6.9 x 5.4 mm)。
    应用领域:
    - 通信设备
    - 广播及音频视频设备
    - 测试和测量仪器

    技术参数


    - 电气特性:
    - 工作电压:3 VDC至24 VDC
    - 额定功率消耗:100 mW
    - 插入损耗:0.2 dB最大值(3 GHz型号为0.6 dB最大值)
    - 终端类型:表面贴装终端(SMT)或PCB终端
    - 接触形式:DPDT(双极双掷)

    - 工作环境:
    - 操作温度范围:-40°C 至 70°C
    - 操作湿度范围:5% 至 85%

    产品特点和优势


    优势:
    - 高集成度: 尺寸仅为10.3 x 6.9 x 5.4 mm,适合空间受限的应用。
    - 高性能: 优良的高频特性,特别适用于测试和测量设备。
    - 可靠性: 多次开关操作可达5000万次,具有出色的耐用性。
    - 多样化的型号选择: 包括单侧稳定模型和单绕组锁存模型,可根据具体需求选择。

    应用案例和使用建议


    应用案例:
    - 通信设备中的信号切换
    - 广播和音频视频设备中的信号路由
    使用建议:
    - 在选择继电器时,根据具体应用要求选择合适的型号(例如,对于3 GHz应用,选择G6K(U)-2F-RF-T型号)。
    - 确保正确使用,避免长时间持续通电影响接触稳定性。如果需要长周期连续通电,建议使用锁存继电器并增加安全电路。

    兼容性和支持


    - 兼容性: 可与多种电路板连接,包括表面贴装终端和PCB终端。
    - 支持和维护: 厂商提供详细的使用说明和技术支持,确保用户能正确安装和使用。

    常见问题与解决方案


    - Q1: 继电器是否适用于长期持续通电的电路?
    - A1: 不推荐用于此类电路,建议使用锁存继电器并增加安全电路。
    - Q2: 如何正确处理继电器包装后的储存?
    - A2: 尽快使用,如果必须存储,则需密封包装以防止潮湿。

    总结和推荐


    综述:
    - G6K(U)-2F(P)-RF(-S, -T)继电器具备优秀的高频特性和高集成度,是测试和测量设备的理想选择。
    - 配备丰富的型号选择,能够满足各种应用需求。
    - 厂商提供了详尽的技术文档和支持,方便用户正确使用。
    推荐:
    - 强烈推荐用于需要高频信号处理的高端应用场合,特别是测试和测量设备领域。

G6K-2F-RF-S DC12参数

参数
直流开关电压 60V
运行时间 3ms
直流线圈电压 12V
触头外形 DPDT(2 Form C)
负载电流额定值 -
线圈电阻 1.31KΩ
交流开关电压 125V
绝缘 20dB
交流线圈电压 -
插入损耗 0.2dB
线圈电流 9.1mA
释放时间 3ms
最大开关电流 1A
长*宽*高 7.8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

G6K-2F-RF-S DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2F-RF-S DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2F-RF-S DC12 G6K-2F-RF-S DC12数据手册

G6K-2F-RF-S DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.695 ¥ 155.1801
5+ $ 13 ¥ 126.8768
10+ $ 12.4 ¥ 121.0209
50+ $ 11.8 ¥ 115.1651
库存: 55
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 155.18
