K8AKPA2380480VAC

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-PA 系列, 用于相位监测, 单刀双掷, DIN 导轨安装
供应商型号: 8193251
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 信号继电器 K8AKPA2380480VAC

K8AKPA2380480VAC概述


    产品简介

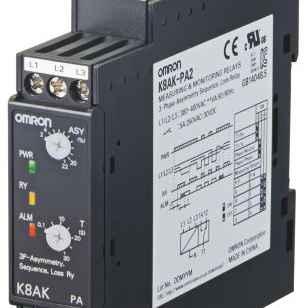

    K8AK-PA三相不对称和相序相位损失继电器 是一款专门设计用于工业设施和设备中的三相电压不对称监控的理想选择。该产品可以监测三相三线或四线电源系统的不对称、相序和相位丢失情况,通过一个单元即可实现全面监控。特别适用于工业控制和自动化系统中的电力监控,具备优秀的抗干扰能力和多功能设置选项。

    技术参数


    - 输入电压范围:
    - K8AK-PA1:三相三线模式(200, 220, 230, 240 VAC),三相四线模式(115, 127, 133, 138 VAC)
    - K8AK-PA2:三相三线模式(380, 400, 415, 480 VAC),三相四线模式(220, 230, 240, 277 VAC)
    - 输入负载: K8AK-PA1 和 K8AK-PA2 均为约4.4VA
    - 不对称设置范围: 2%至22%
    - 不对称操作值: 额定输入电压×不对称设定值(%)
    - 相序操作时间: 0.1秒±0.05秒
    - 相位丢失操作时间: 最大0.1秒
    - 功率锁定时间: 1秒/5秒(可通过DIP开关更改)
    - 输出继电器: 单个SPDT继电器(常闭操作),5A/250VAC电阻负载,最大切换容量:1250VA, 150W
    - 机械寿命: 最小1000万次操作
    - 电气寿命: 在5A/250VAC或30VDC下:50000次操作
    - 工作温度范围: -20°C 至 60°C
    - 储存温度范围: -25°C 至 65°C
    - 湿度范围: 工作湿度25%至85%,储存湿度25%至85%

    产品特点和优势


    - 抗噪声能力强: 设计以应对逆变器噪声的影响,确保在各种环境中稳定运行。
    - 多功能监控: 通过一个单元同时监控三相电压的不对称、相序和相位丢失。
    - 世界范围适用: 支持全球范围内的电源标准,无需更换单元即可适应不同地区的需求。
    - 易于安装和配置: 可通过DIP开关快速设置相序和电压输入范围,操作简便。
    - LED指示: 继电器状态可以通过LED灯清晰显示,便于维护和故障排查。

    应用案例和使用建议


    - 应用案例: 适用于工业设施中的三相供电系统监控,例如制造工厂的电力分配系统。
    - 使用建议: 在使用时需确保连接正确且DIP开关设置无误,特别是在进行相序调整时要仔细确认。另外,考虑到电机负载下的电压变化,建议根据实际负载情况进行适当的不对称操作值和恢复时间设定。

    兼容性和支持


    - 兼容性: 与多种工业控制系统和设备兼容,尤其是那些需要对三相电源进行监控的应用。
    - 支持和维护: 用户可以从官方网站获取最新的安全标准认证信息,并参考产品手册中的指导进行安装和维护。如果遇到任何问题,也可以联系厂家的技术支持部门获得帮助。

    常见问题与解决方案


    - 问题: 继电器在接通电源后立即触发警报。
    - 解决方案: 检查DIP开关设置是否正确,确保输入电压范围和相序配置正确。如有必要,重新调整设置。
    - 问题: 警报指示灯闪烁。
    - 解决方案: 确认输入电压是否存在过大波动,检查是否达到设定的不对称操作值。重新调整不对称设置或降低电压波动。
    - 问题: 设备无法正常运行。
    - 解决方案: 检查所有连接是否正确,确认输入电压和相序配置无误。如仍无法解决问题,联系技术支持部门进一步诊断。

    总结和推荐


    K8AK-PA三相不对称和相序相位损失继电器是一款高性能的电力监控解决方案,具有强大的抗干扰能力、广泛的工作环境适应性和多样化的设置选项。对于需要监控三相电源系统的工业应用来说,该产品无疑是理想的选择。综上所述,强烈推荐该产品用于各种工业控制和自动化系统中的电力监控需求。

K8AKPA2380480VAC参数

参数
触头外形 -
直流线圈电压 -
最大开关电流 -
插入损耗 -
线圈电阻 -
交流开关电压 -
运行时间 -
绝缘 -
释放时间 -
线圈电流 -
直流开关电压 -
交流线圈电压 -
负载电流额定值 -
长*宽*高 100mm*22.5mm*90mm
通用封装 SPDT
安装方式 DIN导轨安装,螺纹安装

K8AKPA2380480VAC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AKPA2380480VAC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 K8AKPA2380480VAC K8AKPA2380480VAC数据手册

K8AKPA2380480VAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
