G6K-2G-Y DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, G6K, 线圈电压12V 直流, 双刀双掷, 表面贴装
供应商型号: G6K-2G-Y DC12
供应商: Arrow
标准整包数: 1

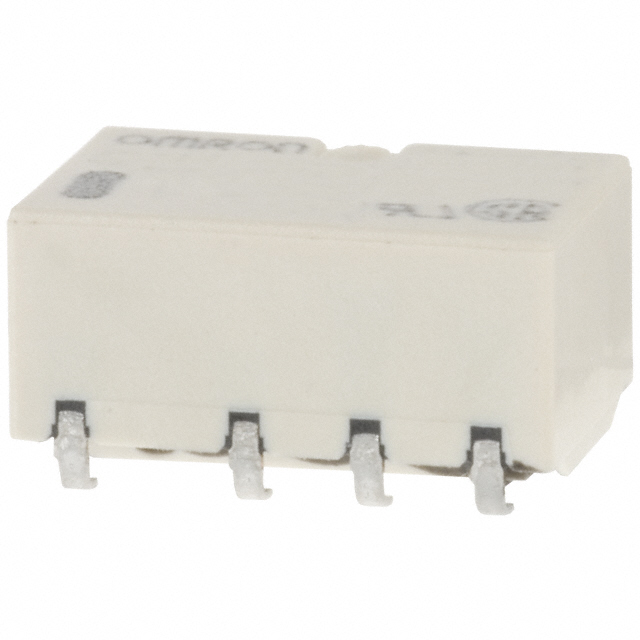

OMRON/欧姆龙 信号继电器 G6K-2G-Y DC12

G6K-2G-Y DC12概述

    G6K 系列表面贴装继电器技术手册

    产品简介


    G6K系列表面贴装继电器是一款紧凑型微型继电器,专为高密度安装而设计。它拥有超小的安装面积(仅5.2mm高×6.5mm宽×10mm长),适用于电信设备、办公自动化机器、测试和测量设备、楼宇自动化设备、安全设备、工业设备、娱乐设备和家用电器等领域。

    技术参数


    - 尺寸:5.2mm高×6.5mm宽×10mm长(G6K(U)-2F(-Y))
    - 重量:约0.7克
    - 载流能力:2A
    - 额定电压:3VDC至24VDC
    - 接触电阻:最大100毫欧
    - 绝缘电阻:最小1,000兆欧(500VDC时)
    - 耐压等级:1,500VAC(10×160μs)或2,500VAC(2×10μs),符合Telcordia规格
    - 使用寿命:机械寿命至少50,000,000次操作,电气寿命至少100,000次操作
    - 工作温度范围:-40°C到+85°C
    - 工作湿度范围:5%到85%

    产品特点和优势


    1. 超小体积:最小的安装面积使其非常适合高密度板卡设计。
    2. 低功耗:具备良好的能效比,减少了能源消耗。
    3. 高可靠性:提供高达50,000,000次机械操作和100,000次电气操作的耐用性。
    4. 快速响应:设置时间不超过3ms,释放时间不超过3ms。
    5. 出色的抗振动和抗冲击性能:适用于严苛环境。

    应用案例和使用建议


    - 电信设备:用于信号传输控制,确保稳定可靠的通信连接。
    - 办公自动化机器:例如打印机和复印机,用于设备内部的电路切换。
    - 测试和测量设备:需要精确控制和可靠运行的场合。
    - 家庭自动化设备:如智能插座,通过继电器实现家电控制。
    使用建议:
    - 在设计电路时,考虑继电器的电压等级和电流要求,确保其能够满足实际应用中的需求。
    - 继电器的安装位置应避免强烈振动和冲击,以延长使用寿命。
    - 考虑继电器的载流能力和接触电阻,以确保在大电流应用中的稳定性能。

    兼容性和支持


    - G6K系列继电器的引脚间距为2.54毫米,与大多数标准PCB布局兼容。
    - 厂商提供详细的用户手册和技术支持,帮助客户解决可能遇到的技术问题。
    - 继电器标准型号通过UL/CSA认证,BSI认证型号符合EN62368-1标准。

    常见问题与解决方案


    1. 如何判断继电器是否正常工作?
    - 检查继电器是否有明显损坏或烧焦痕迹。可以通过万用表测量触点之间的电阻值来确定。
    2. 继电器长时间使用后接触电阻增大怎么办?
    - 清洁触点可以提高接触质量。如果问题持续存在,建议更换新的继电器。
    3. 继电器不动作如何解决?
    - 确保继电器的电源电压符合规格要求。检查控制电路是否存在短路或断路。

    总结和推荐


    G6K系列继电器凭借其小巧轻便的设计、卓越的性能和广泛的适用性,在众多领域展现出极高的竞争力。无论是在电信、工业自动化还是家庭自动化领域,G6K系列都是一个值得信赖的选择。强烈推荐此款继电器用于需要高可靠性和稳定性的地方。

G6K-2G-Y DC12参数

参数
交流线圈电压 12V
直流线圈电压 12V
运行时间 3ms
触头外形 DPDT(2 Form C)
交流开关电压 125V
绝缘 -
负载电流额定值 -
插入损耗 -
最大开关电流 1A
释放时间 3ms
线圈电阻 1.31KΩ
线圈电流 9.1mA
直流开关电压 60V
长*宽*高 10mm*6.5mm*6.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

G6K-2G-Y DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2G-Y DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2G-Y DC12 G6K-2G-Y DC12数据手册

G6K-2G-Y DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
54+ ¥ 18.9052
库存: 2147
起订量: 54 增量: 0
交货地:
最小起订量为:54
合计: ¥ 1020.88
直接购买
