XG5M-3035-N

厂牌: OMRON/欧姆龙
产品描述: 26-28 AWG Socket 2.54mm 2 30pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 14.4mm(高度)
供应商型号: CSJ-ST62581113
供应商: 海外现货
标准整包数: 1

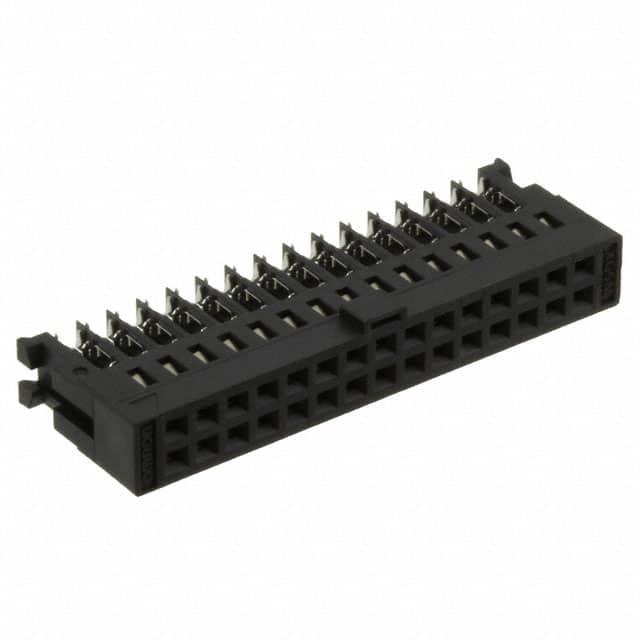

OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG5M-3035-N

XG5M-3035-N概述


    产品简介


    IDC Connectors for Discrete Wires XG5 是一种用于分离电线的IDC(绝缘刺穿连接)插座,可适应MIL插头。这些连接器主要用于高可靠性和大电流(3A)的应用场景,适用于各种覆盖物以实现空间节省和分离线缆的连接。通过简单独特的锁杠杆系统,XG5可以锁定到不同类型的插头上,从而提供了灵活的安装选择。

    技术参数


    - 额定电流: 1A (AWG28),2A (AWG26),3A (AWG24)
    - 额定电压: 300 VAC
    - 接触电阻: 最大20 mΩ (在20 mV,100 mA最大)
    - 绝缘电阻: 最小1,000 MΩ (在500 VDC)
    - 介电强度: 650 VAC 1分钟 (泄漏电流: 最大1 mA)
    - 总插入力: 每个接触点最大1.96 N
    - 拔出力: 最小0.29 N (使用测试量规, 0.64 x 0.64 mm)
    - 插入耐久性: 50次
    - 工作温度范围: -55°C 到 85°C (低温下无冰)

    产品特点和优势


    1. 高可靠性: 使用双槽IDC构造和绝缘筒设计,确保高可靠性。
    2. 空间节约: 可适配多种覆盖物,节省空间。
    3. 简单安装: 使用独特的锁杠杆系统,安装简便。
    4. UL认证: 符合UL标准(文件号E103202),安全性高。
    5. 环保材料: 罗氏认证材料,符合环保要求。

    应用案例和使用建议


    应用案例:
    - 高电流离散线路连接
    - 军工和航空航天领域的分离线缆连接
    使用建议:
    - 在使用前检查接触点大小(1号或2号)和电线大小。
    - 安装时使用适当的电缆套管保护连接位置,防止短路。

    兼容性和支持


    兼容性:
    - 适用于XG8B/XG8W无护罩插头(具有直角端子)
    - 适用于XG4C盒式插头
    - 支持XG4A、XG4C和XG8插头
    厂商支持:
    - 提供专用工具(如XY2B-7006和XY2E-0001)进行连接和拆卸操作。
    - 提供IDC工具参考手册,如有需要可联系销售代表获取。

    常见问题与解决方案


    1. Q: 如何检查接触电阻?
    - A: 使用万用表,在20 mV、100 mA的最大条件下测量接触电阻,应不超过20 mΩ。
    2. Q: 如何正确安装锁杠杆系统?
    - A: 将锁杠杆安装到标有三角标记的插槽上,确保牢固锁紧。

    总结和推荐



    总结

    :
    IDC Connectors for Discrete Wires XG5是一款性能优越、用途广泛的连接器,广泛应用于高电流、高可靠性的场合。其设计合理,操作简单,并且符合严格的电气和环境标准。
    推荐:
    鉴于其高可靠性、环保特性和广泛的应用范围,我们强烈推荐此款产品。如果您的应用涉及到高电流、高可靠性的分离线缆连接,XG5将是您的理想选择。

XG5M-3035-N参数

参数
触头镀层厚度 150nm
颜色 黑色
排数 2
针脚数 30pin
线规 26-28 AWG
类型 Socket
触头镀层
间距 2.54mm
电缆端接 IDC
长*宽*高 14.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

XG5M-3035-N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG5M-3035-N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 OMRON/欧姆龙 XG5M-3035-N XG5M-3035-N数据手册

XG5M-3035-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
