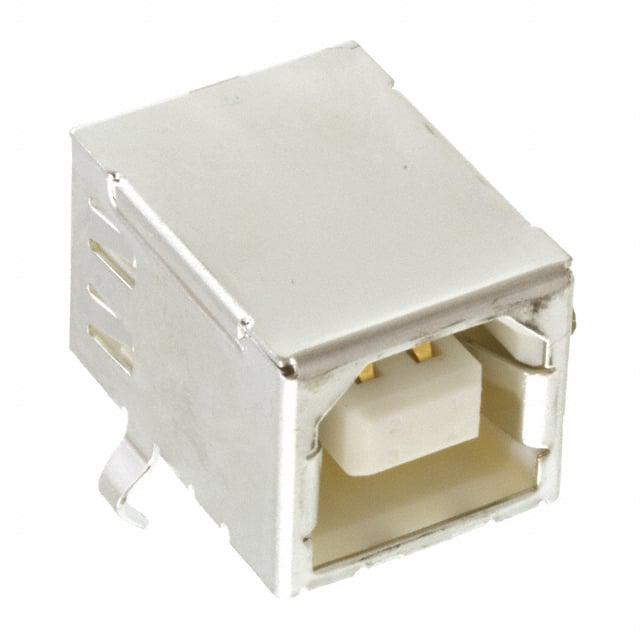

XM7B0442

产品分类: USB/DVI/HDMI 连接器
厂牌: OMRON/欧姆龙
产品描述: 30V(AC) USB-B (USB TYPE-B) USB 2.0 1 4 插头 水平安装,通孔安装 12.04mm(长度)*16mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 USB/DVI/HDMI 连接器 XM7B0442

XM7B0442概述

    # 高质量技术手册文章:USB Connectors XM7

    产品简介


    USB Connectors XM7是一系列符合USB标准的小型接口连接器。主要包括两种类型:A型插头(用于个人电脑和USB集线器)和B型插头(用于打印机、扫描仪、鼠标等外设)。此外,还包括迷你USB插头,专为需要更小尺寸的应用设计。这些连接器具备高耐用性、环保材料和良好的电气特性,适用于多种电子设备的连接需求。

    技术参数


    额定参数
    - 额定电流: 1 A
    - 额定电压: 30 VAC
    - 接触电阻: 30 mΩ最大(含电缆导体电阻)
    - 绝缘电阻: 1,000 MΩ最小(500 VDC时)
    性能参数
    - 插拔寿命: A/B型5,000次,迷你USB型1,500次
    - 插入力: A/B型35.3 N最大,迷你USB型35 N最大
    - 拔出力: A/B型10 N最大,迷你USB型7 N最大
    - 环境温度范围: A/B型0到50°C,迷你USB型-40到60°C(无冰冻)
    材料和表面处理
    - 外壳材料: 玻璃纤维增强PBT树脂(UL94V-0等级),黑色或白色;液晶聚合物树脂
    - 端子材料: 磷青铜镍基镀金;磷青铜镍基镀锡合金
    - 壳体材料: 铜合金镀锡

    产品特点和优势


    USB Connectors XM7具有多项优势:
    1. 高插拔寿命: 插入次数可达5,000次,适合频繁插拔的使用场景。
    2. 兼容性强: 支持A/B型和迷你USB插头,适用范围广泛。
    3. 环保材料: 所有型号均符合RoHS标准,环保无毒。
    4. 耐高温: 在0到50°C的宽温度范围内稳定工作,适合各种环境。
    5. 高可靠性: 接触电阻低,确保信号传输稳定性。

    应用案例和使用建议


    应用场景
    - 个人电脑及周边设备: 如键盘、鼠标、打印机等。
    - 工业控制设备: 如PLC系统中的传感器与执行器连接。
    - 消费电子产品: 如手机、平板电脑的充电接口。
    使用建议
    - 正确使用: 确保在符合额定条件的环境中使用,避免超过其电气性能限制。
    - 防护措施: 使用防尘盖保护接口,减少外界污染。
    - 插拔注意事项: 轻柔插拔,避免过度用力导致接口损坏。

    兼容性和支持


    - 兼容性: 可与多种USB标准的设备兼容,适用于广泛的电子系统。
    - 技术支持: 提供详尽的技术手册和在线支持,包括焊接条件、预热时间和焊接时间等具体参数。

    常见问题与解决方案


    1. 问题: 插拔力过大导致接口损坏。
    - 解决方法: 按照规范轻柔操作,避免暴力插拔。

    2. 问题: 信号传输不稳定。
    - 解决方法: 检查连接器是否完全到位,确认接触良好。

    总结和推荐


    USB Connectors XM7是一款高可靠性的小型USB接口连接器,适用于各类电子设备的连接需求。其优良的电气性能、高插拔寿命和环保材料使其在市场上具备显著竞争优势。强烈推荐给需要高可靠性和广泛应用场景的用户。
    综上所述,USB Connectors XM7凭借其卓越的产品性能和广泛的应用场景,是市场上非常值得信赖的选择。

XM7B0442参数

参数
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 4
类型 USB-B (USB TYPE-B)
长*宽*高 12.04mm(长度)*16mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 盒装,散装

XM7B0442厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM7B0442数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 USB/DVI/HDMI 连接器 OMRON/欧姆龙 XM7B0442 XM7B0442数据手册

XM7B0442封装设计

查看详情并下载
Symbol
Footprint
3D Model
