首页  >  产品百科  >  G6K-2F-Y-TR-DC12

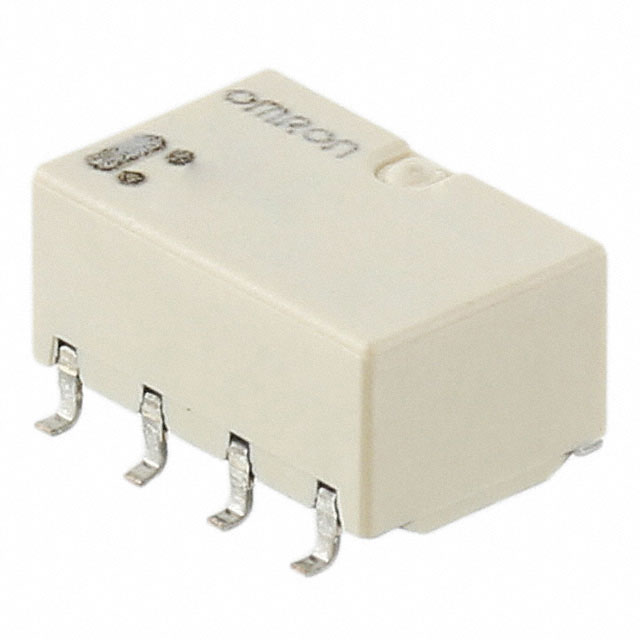

G6K-2F-Y-TR-DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, G6K, 线圈电压12V 直流, 双刀双掷, 表面贴装
供应商型号: G6K-2F-Y-TR-DC12
供应商: Master
标准整包数: 100
OMRON/欧姆龙 信号继电器 G6K-2F-Y-TR-DC12

G6K-2F-Y-TR-DC12概述

    G6K Surface Mounting Relay 技术手册

    1. 产品简介


    产品类型:
    G6K 表面贴装继电器是一种小型化的继电器,特别适用于高密度安装需求。其特点是体积小且重量轻,非常适合在空间受限的应用环境中使用。
    主要功能:
    该继电器具有单侧稳定型(single-side stable)和单绕组闩锁型(single-winding latching)两种类型。具备出色的绝缘性能,能够在特定条件下承受较高的电压冲击。
    应用领域:
    广泛应用于电信设备、办公自动化设备、测试和测量设备、楼宇自动化设备、安全设备、工业设备、娱乐设备及家用电器等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 封装类型 | 表面贴装 |
    | 外形尺寸 | 5.2 mm(H) × 6.5 mm(W) × 10 mm(L) |
    | 重量 | 0.7 g |
    | 额定电流 | 2 A |
    | 绝缘电阻 | 最低1,000 MΩ(500 VDC测试) |
    | 耐压强度 | 1,500 VAC (50/60 Hz) |
    | 脉冲耐受电压 | 1,500 V (10 × 160 μs) / 2,500 V (2 × 10 μs) |
    | 振动耐受性 | 破坏性振动10-55-10 Hz (2.5 mm单振幅) |
    | 冲击耐受性 | 破坏性冲击1,000 m/s² |
    | 机械寿命 | ≥50,000,000次操作 |
    | 电气寿命 | ≥100,000次操作(额定负载下) |
    | 工作温度范围 | -40°C 至 +70°C |
    | 工作湿度范围 | 5% 至 85% |

    3. 产品特点和优势


    特点:
    - 紧凑设计: G6K系列继电器采用独特的微型化设计,仅5.2mm高度,是目前市场上最小的表面贴装继电器之一。
    - 高效焊接: 继电器终端采用独特的结构设计,便于红外线照射,确保焊接效果良好。
    - 高可靠性: 在不同极性的接触之间提供强大的绝缘保护,并通过严格的振动和冲击测试,确保在恶劣环境下仍能正常工作。
    - 高精度: 制造过程中严格按照精度要求进行,确保每台继电器都符合性能标准。
    优势:
    - 高效率安装: 其轻巧的设计减少了高速安装时的重量负担,从而提高生产效率。
    - 增强的可靠性: 通过优化设计,继电器在长期连续使用中也能保持良好的性能。
    - 适用范围广: 适合各种工业和消费电子领域,如电信设备、办公自动化设备等。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: G6K继电器常用于控制各种工业机械设备,确保操作安全和稳定。
    - 通信设备: 作为电信设备的关键部件,它能够在各种通信系统中起到信号切换的作用。
    使用建议:
    - 正确安装: 在使用前请确保继电器已正确安装,并遵循制造商的指导手册进行操作。
    - 温度控制: 保持工作环境温度在-40°C至+70°C范围内,避免因温度过高导致性能下降。
    - 定期检查: 定期对继电器进行性能测试和维护,确保其始终处于最佳状态。

    5. 兼容性和支持


    - 兼容性: G6K系列继电器与多种PCB布局兼容,适用于多种工业和商业应用。
    - 支持服务: OMRON公司提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器接触不良 | 确保继电器已正确安装并牢固连接,重新进行焊接以确保良好的电接触。 |
    | 温度过高 | 检查工作环境温度是否超出规定范围,必要时采取降温措施。 |
    | 连续运行故障 | 如需长时间连续运行,请使用闩锁型继电器,以减少热应力的影响。 |

    7. 总结和推荐


    总结:
    G6K系列继电器凭借其小巧的外形设计、卓越的电气性能和高可靠性,在各类应用中表现优异。其在恶劣环境下的稳定表现和广泛的适用性使其成为众多行业不可或缺的关键组件。
    推荐:
    我们强烈推荐使用G6K系列继电器。无论是在工业自动化还是通信设备中,其可靠性和适应性都令人信服。不过,请务必遵循制造商的使用指南,以确保获得最佳的使用效果。

G6K-2F-Y-TR-DC12参数

参数
最大开关电流 1A
交流开关电压 125V
触头外形 DPDT(2 Form C)
直流线圈电压 12V
线圈电流 9.1mA
插入损耗 -
线圈电阻 1.31KΩ
运行时间 3ms
交流线圈电压 -
释放时间 3ms
绝缘 -
直流开关电压 60V
负载电流额定值 1A(30VDC),0.3A(125VAC)
长*宽*高 10mm*6.5mm*6.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

G6K-2F-Y-TR-DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2F-Y-TR-DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2F-Y-TR-DC12 G6K-2F-Y-TR-DC12数据手册

G6K-2F-Y-TR-DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
