XG5M-4035-N

厂牌: OMRON/欧姆龙
产品描述: 26-28 AWG Socket 2.54mm 2 40pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 14.4mm(高度)
供应商型号: CSJ-ST64467536
供应商: 海外现货
标准整包数: 1

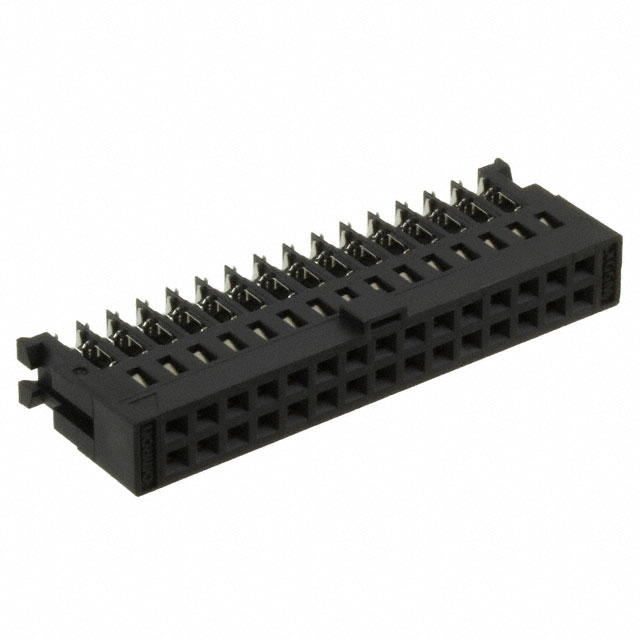

OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG5M-4035-N

XG5M-4035-N概述

    IDC Connectors for Discrete Wires XG5 技术手册解析

    产品简介


    IDC Connectors for Discrete Wires XG5 是一款专为离散电线设计的连接器,具备免工具快速端接功能。该系列连接器采用IDC(绝缘位移接触)结构,适用于各类电线的连接,如MIL插头。这些连接器广泛应用于工业自动化、通信设备及电力系统等领域,提供高效可靠的电线连接解决方案。

    技术参数


    - 额定电流:1 A (AWG28), 2 A (AWG26), 3 A (AWG24)
    - 额定电压:300 VAC
    - 接触电阻:最大20 mΩ(20 mV, 100 mA时)
    - 绝缘电阻:最小1,000 MΩ(500 VDC时)
    - 介电强度:650 VAC,持续1分钟(漏电流最大1 mA)
    - 插入力:每个触点最大1.96 N
    - 拔出力:最小0.29 N(测试夹具0.64 x 0.64 mm时)
    - 插入耐久性:50次
    - 工作温度范围:-55至85°C(低温下无结冰)

    产品特点和优势


    1. 高效的离散线连接:IDC结构可实现免剥皮快速连接,节省时间和成本。
    2. 高可靠性:双槽IDC设计和绝缘护套提供了大电流(3A)连接能力。
    3. 适配多种覆盖件:可以适配半盖或罩盖,以节省空间并确保线缆的固定。
    4. 独特的锁扣系统:简单且独特的锁杆系统可将连接器锁定到各种类型的插头,提高安全性。
    5. 符合UL标准:除XG5S型号外,所有型号均符合UL标准(文件号E103202)。

    应用案例和使用建议


    - 应用实例:适用于工业自动化设备中的电线连接,例如传感器、执行器之间的连接。
    - 使用建议:
    - 在安装前,确认电线和接触器的尺寸匹配。
    - 使用专用的IDC工具进行端接操作,以保证连接质量。
    - 安装过程中应注意锁杆和盖子的正确位置,以确保连接器的安全和稳定。

    兼容性和支持


    - 兼容性:可以与多种插头兼容,如XG8B/XG8W无屏蔽插头、XG4C盒型插头等。
    - 支持和维护:可通过联系OMRON代表获取技术支持和服务。

    常见问题与解决方案


    - Q1:如何拆卸错误连接的触点?
    - A1:使用专门的触点移除工具(XY2E-0001),按照说明进行操作。

    - Q2:连接器的适用电线有哪些?
    - A2:适用的电线规格为AWG24(UL1061)和AWG28至AWG26(UL1007)。具体参见手册相关页面。

    总结和推荐


    IDC Connectors for Discrete Wires XG5 在设计上考虑了高效、可靠和易于安装的需求,是适用于各种应用场景的理想选择。其高电流处理能力和多种兼容插头使它在工业和电力系统中具有显著的竞争优势。强烈推荐使用此产品,特别是在需要高效电线连接的应用环境中。

XG5M-4035-N参数

参数
类型 Socket
颜色 黑色
排数 2
触头镀层
线规 26-28 AWG
电缆端接 IDC
间距 2.54mm
针脚数 40pin
触头镀层厚度 150nm
长*宽*高 14.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

XG5M-4035-N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG5M-4035-N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 OMRON/欧姆龙 XG5M-4035-N XG5M-4035-N数据手册

XG5M-4035-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
