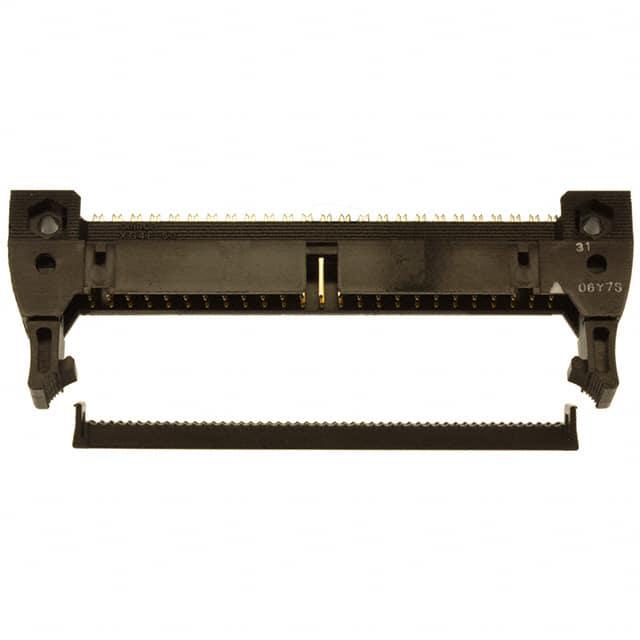

XG4E-5071

厂牌: OMRON/欧姆龙
产品描述: Latch Lock/Eject Hooks,Long,Plug 2.54mm 2 50pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST50013010
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG4E-5071

XG4E-5071概述


    产品简介


    Flat Cable Connectors XG4 是一种广泛应用于电路板连接器的产品,符合军事标准(MIL)并具有改进的设计。这些连接器主要用于提升电路板之间的连接可靠性,并且适用于多种场合,包括电路板对电路板的连接、离散电线的连接以及带有接线端子的插头连接。此外,它们还提供了多种组合方式以满足不同的应用需求。

    技术参数


    - 型号: XG4M, XG4M-U, XG4M, XG4T, XG4A, XG4A, XG4E, XG4S, XG4C, XG4H
    - 额定电流:
    - XG4M: 1 A
    - XG4M-U: 3 A
    - XG4M: 1 A
    - XG4A: 3 A
    - XG4E: 3 A
    - 额定电压:
    - XG4M: 250 VAC
    - XG4M-U: 300 VAC
    - 接触电阻: 最大 20 mΩ (在 20 mV,最大 100 mA 下)
    - 绝缘电阻: 最小 1,000 MΩ (在 500 VDC 下)
    - 介电强度: 在 500 VAC 下耐压 1 分钟(漏电流最大 1 mA)
    - 总插入力: 每个接触点最大 1.96 N
    - 拔出力: 最小 0.39 N(带测试量规,t=0.64 mm)
    - 插入耐久性: 50 次
    - 工作温度范围: −55°C 到 105°C(低温下无结冰)

    产品特点和优势


    1. 高可靠性: 通过新的生产系统,提升了连接器的整体可靠性。
    2. 节省空间: 箱式插头(XG4C)尺寸紧凑,适合空间受限的应用场合。
    3. 易于安装: IDC 插头(XG4E)便于拆卸和重新连接,适合需要频繁操作的应用场合。
    4. 多功能组合: 支持无限组合方式,可以配合 XG-5 IDC Connectors、XG8 Original Plugs 和 XG2 IDC Connectors 使用。
    5. 锁紧机制: 原始插头(XG8)和箱式插头(XG4C)可通过锁紧杠杆固定。
    6. 符合标准: 符合 MIL(MIL-C-83503)、UL(文件编号 E103202)标准。

    应用案例和使用建议


    应用案例:
    - 电路板对电路板连接: XG4M、XG4M-U 和 XG4C 非常适合用于板级之间的高速、高密度连接。
    - 离散电线连接: XG4E 和 XG4A 可用于需要拆卸和重新连接的应用场合。
    - 高密度布线: 2 层插头(XG4A-1079-A)非常适合高密度布线和空间受限的应用。
    使用建议:
    - 正确安装: 在安装前确保主板被螺钉固定。对于低插头,不应安装极化键。
    - 正确连接: 连接 XG4M 之前应尽可能减少电缆的松动,并按照指示图进行安装。
    - 正确焊接: 焊接条件为 250 ± 5°C,连续焊接时间不超过 5 ± 1 秒。
    - 锁紧杠杆操作: 操作锁紧杠杆时不要用力超过其可移动范围,避免损坏连接器。

    兼容性和支持


    - 兼容性: XG4 系列连接器与其他 XG5M-N 连接器兼容,可用于各种类型的扁平电缆和离散电线。
    - 支持和维护: 供应商提供详细的安装指南和技术支持,确保用户能够正确安装和使用这些连接器。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方法: 确保极化键正确安装,避免极化键未安装导致的连接不稳定。
    2. 锁紧杠杆操作困难:
    - 解决方法: 不要使用工具操作锁紧杠杆,仅用手轻轻推动即可。
    3. 焊接失败:
    - 解决方法: 严格按照焊接条件操作,确保焊接温度和时间正确。

    总结和推荐


    Flat Cable Connectors XG4 系列连接器以其高可靠性、多功能组合和易于安装的特点,成为市场上极具竞争力的产品。无论是用于高密度布线还是需要频繁拆卸和重新连接的场合,这些连接器都表现出色。此外,供应商提供的详细安装指南和支持也极大地提高了用户体验。因此,强烈推荐使用这些连接器以提高系统的可靠性和效率。

XG4E-5071参数

参数
排数 2
针脚数 50pin
触头镀层厚度 150nm
线规 -
间距 2.54mm
电缆端接 IDC
类型 Latch Lock/Eject Hooks,Long,Plug
触头镀层
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XG4E-5071厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4E-5071数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 OMRON/欧姆龙 XG4E-5071 XG4E-5071数据手册

XG4E-5071封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.3785 ¥ 104.8455
库存: 32
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 104.84
