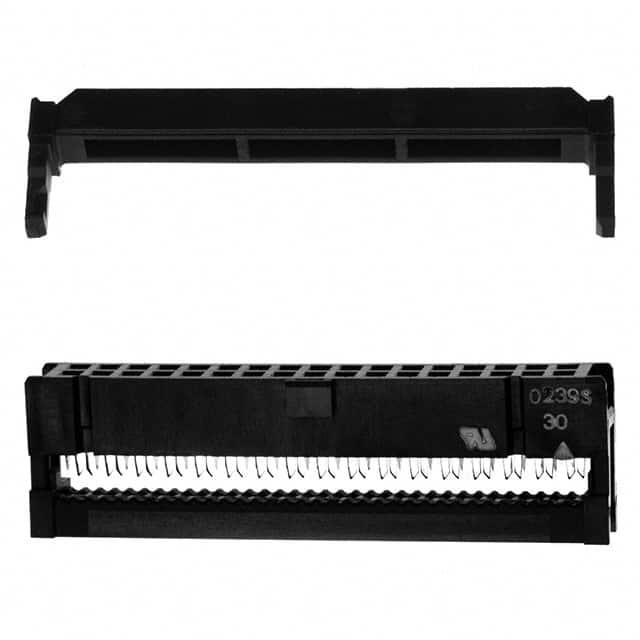

XG4M3430T

厂牌: OMRON/欧姆龙
产品描述: 28 AWG Receptacle 2.54mm 2 34pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 47.7mm(长度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG4M3430T

XG4M3430T概述


    产品简介


    Flat Cable Connectors XG4 是一款符合军事标准(MIL-STD)的电路板连接器,通过改进设计以提升可靠性。该系列连接器适用于高密度安装,提供多种组合方式,可以实现平带电缆(flat cable)与印刷电路板(PCB)之间的高效连接。此外,它还具备紧凑的设计,特别适合空间受限的应用场合。

    技术参数


    - 额定电流:1 A(例如,使用 XG4M)
    - 额定电压:250 VAC(MIL 插座)/300 VAC(MIL 插头)
    - 接触电阻:最大 20 mΩ(在 20 mV,100 mA 最大电流时)
    - 绝缘电阻:最小 1,000 MΩ(在 500 VDC 下)
    - 耐压强度:500 VAC,持续 1 分钟(泄漏电流最大为 1 mA)
    - 总插入力:每个触点的最大 1.96 N
    - 拔出力:最小 0.39 N(测试规 t=0.64 mm)
    - 插入耐久性:50 次
    - 工作温度范围:-55 至 105°C(低温时无冰冻)

    产品特点和优势


    Flat Cable Connectors XG4 系列具有以下显著特点和优势:
    1. 增强可靠性:采用新生产系统,提高整体连接器的可靠性和耐用性。
    2. 节省空间:提供紧凑型盒式插头(Box-type Plugs XG4C),特别适合空间受限的应用。
    3. 便捷的线缆连接:IDC 插头(XG4E)可直接用于平带电缆的连接。
    4. 多功能组合:可通过多个插座(如 XG-5 IDC Connectors、XG8 原始插头、XG2 IDC Connectors)实现无限组合。
    5. 易于锁定:通过锁闩(Lock Levers)可将原始插头(XG8)和盒式插头(XG4C)固定。
    6. 符合多项标准:满足 MIL-STD(MIL-C-83503)和 UL 标准(所有 XG4 型号除外 XG4U)。

    应用案例和使用建议


    Flat Cable Connectors XG4 系列广泛应用于各种高密度电路板连接场合,特别是在航空、通信、医疗设备等领域。根据手册中的应用场景示例,具体建议如下:
    1. 正确使用与安装:在安装前确保主板已用螺丝固定,且半盖(Semi-cover)在连接前已装配。
    2. 避免损坏:操作锁闩时不要强行超过移动范围,禁止使用任何工具,仅用手操作,断开连接前务必先释放锁机制。
    3. 合理使用工具:自动焊接条件下,焊接温度应控制在 250 ± 5°C,连续焊接时间不超过 5 ± 1 秒。

    兼容性和支持


    Flat Cable Connectors XG4 系列与其他相关配件(如应力缓解插座、半盖等)兼容。厂商提供了详尽的技术文档和支持服务,确保用户能够顺利使用和维护这些连接器。

    常见问题与解决方案


    1. 如何正确安装锁闩?
    - 答:手动推入锁闩,确保没有使用任何工具,仅用手操作。
    2. 焊接条件应该如何设定?
    - 答:自动焊接条件:焊接温度 250 ± 5°C,连续焊接时间不超过 5 ± 1 秒。
    3. 在何种情况下需要释放锁机制?
    - 答:断开连接前务必先释放锁机制,以防止连接器损坏。

    总结和推荐


    Flat Cable Connectors XG4 系列凭借其高可靠性、紧凑设计及广泛应用领域,在电子连接器市场上具有较高的竞争力。该系列连接器的多功能性和稳定性使其成为高密度电路板连接的理想选择。强烈推荐在高密度应用中使用此系列产品。

XG4M3430T参数

参数
针脚数 34pin
排数 2
线规 28 AWG
间距 2.54mm
触头镀层厚度 150nm
类型 Receptacle
触头镀层
电缆端接 IDC
颜色 黑色
长*宽*高 47.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XG4M3430T厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4M3430T数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 OMRON/欧姆龙 XG4M3430T XG4M3430T数据手册
